Ürün ayrıntıları:
|
| Nominal Gerilim: | 33KV | Anma akımı: | 2000A |
|---|---|---|---|
| Orantılı frekans: | 50Hz | Standartlar: | CCC ISO GB IEC |
| OEM / ODM: | E-posta ile sorgulama | fabrikada: | KNKONG |

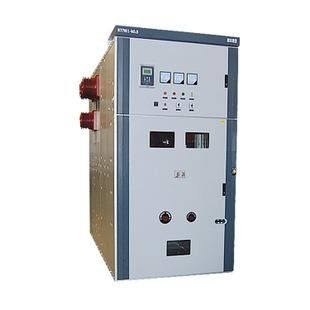

| Vurgulamak: | OG Üç Fazlı Şalt,33KV Metal Mahfazalı Şalt,CCC Metal Mahfazalı Şalt |
||
ürün tanıtımı
Teknik veri
| Öğeler | Birim | Veri | |
| Değerlendirme Gerilimi | KV | 40.5 | |
| Değerlendirme Frekansı | Hz | 50 | |
| Değerlendirme Akımı | Bir | 1250,1600,2000 | |
| Değerlendirme Kısa Devre Kesme Akımı | KA | 25,31,5 | |
| Değerlendirme Akımı (Tepe) | KA | 63,80 | |
| 4s Termal Kararlılık Akımı | KA | 25,31,5 | |
| Değerlendirme Dinamik Akımı (Tepe) | KA | 63,80 | |
| Derecelendirme Yalıtım Seviyesi | 1 dak Güç Frekansı Dayanım Gerilimi (rms) | KV | 95 |
| Yıldırım Darbe Dayanım Gerilimi (Tepe) | KV | 185 | |
| Açık boşluk (rms) boyunca 1 dak Güç Frekansı Voltajı | KV | 118 | |
| Açık Boşluk Boyunca Yıldırım Darbesi Dayanım Gerilimi (Tepe) | KV | 215 | |
| Muhafaza Koruma Sınıfı |
Muhafaza IP4X, Bölmeler Arası IP2X |
||
| Muhafaza Boyutu (Genişlik * Derinlik * Yükseklik) | mm | 1400 * 2800 * 2600 1600 * 2800 * 2600 |
|
| Devre Kesici Tipi | VCB: ZN85-40.5 SF6 Devre Kesici |
||
* Not: sipariş şalt sistemi müşteri tarafından SLD (Tek hat şeması) sağlamalıdır
Ana bileşen özellikleri:
VS1-40.5 Kapalı Vakum Devre Kesici
Gerilim: 40.5kV
Akım: 630 1250 1600 2000 2500A
Kısa devre kesme akımı: 20 25 31.5KA
Mekanik ömür: 20.000 kez
KNKONG VS1-40.5 Teknik veriler
| Öğeler | Birim | Tarih (değiştir | kaynağı değiştir) |
| Anma gerilimi |
KV |
40.5 |
| Anma kısa süreli güç frekansı dayanım gerilimi (1 dak) | 95 | |
| Anma yıldırım darbe dayanım gerilimi (tepe) | 185 | |
| Anma frekansı | Hz | 50/60 |
| Anma akımı | Bir | 1250 1600 2000 2500 4000 |
| Anma kısa devre bırakma akımı | KA | 25 31.5 |
| Kısa süreli anma dayanım akımı | 25 31.5 | |
| Kısa süreli sürekli zaman | s | 4 |
| Anma tepe dayanım akımı | KA | 63 80 |
| Anma kısa devre kapama akımı | 63 80 | |
| Nominal tek / arka arkaya kapasitör bankası bırakma akımı | Bir | 630/400 |
| Açılma süresi (nominal volt.) | Hanım | 35 ~ 60 |
| Kapanma süresi (nominal volt.) | 50 ~ 100 | |
| Mekanik ömür | zamanlar | 20.000 |
| Anma kısa bırakma akımı için anma mola süreleri | s | 20 |
| Anma çalışma gerilimi | V | AC110 / 220 DC110 / 220 |
| Güç depolama motorunun anma akımı | W | 230 |
| Ortalama açılma hızı | Hanım | 1.6 ~ 2.0 |
| Ortalama kapanma hızı | 0.5 ~ 0.8 | |
| Anma işlem prosedürü |
açılış-0.3s-kapanış açılış-180'ler-kapanış açılış |
Knkong Electric, 10 yıldan fazla bir süredir uluslararası pazar için 33KV şalt sistemi sağladı.
