Ürün ayrıntıları:
|
| Malzeme: | Metalclad Kapalı | renk: | Gri |
|---|---|---|---|
| Voltaj: | 3.6 ~ 24kV, 3P, AC50 / 60Hz | şimdiki: | 630A 1250A 2000A |
| fabrikada: | KNKONG | OEM / ODM: | E-posta ile sorgulama |
| Vurgulamak: | KYN28A-12 3 Fazlı Şalt,Mv Şalt için IEC Standardı,24kV 3 Fazlı Şalt |
||

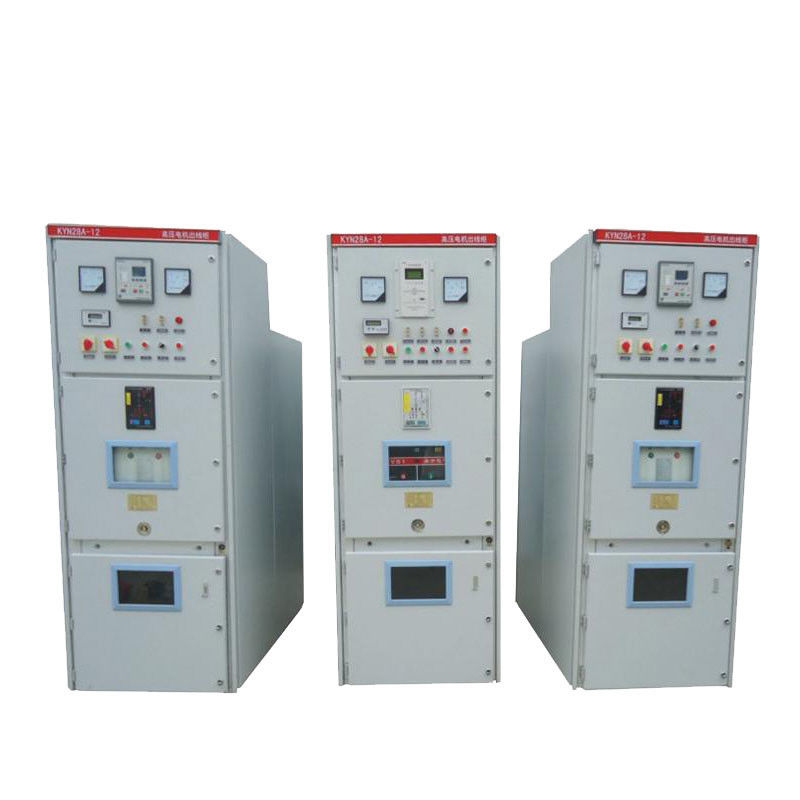

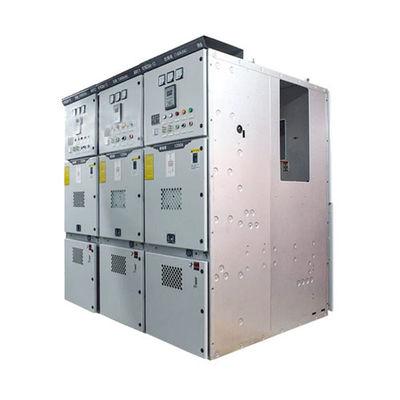

KYN28A-12 Metalclad Kapalı Çekmeceli IEC standart Orta Gerilim şalt tesisi
Genel
KYN28 iç mekan metal kaplı şalt, 3.6 ~ 24kV, 3 fazlı AC50 / 60Hz, tek veriyolu ve tek veriyolu bölümlü sistem için eksiksiz bir güç dağıtım cihazıdır.Ağırlıklı olarak santrallerde orta / küçük jeneratörlerin güç iletimi için kullanılır;sistemi kontrol etmek, korumak ve izlemek için fabrikaların, madenlerin ve işletmelerin güç dağıtım ve güç sistemindeki trafo merkezleri için güç alımı, iletimi ve büyük yüksek voltajlı motorların çalıştırılması vb.Şalt, IEC, GB3906-91 ile uyumludur.Yerel VS1 vakumlu devre kesiciyle kullanılmasının yanı sıra, ABB'den VD4, Siemens yerli ZN65A'dan 3AH5 ve GE'den VB2 ile de kullanılabilir, bu gerçekten bir güçtür. iyi performansa sahip dağıtım cihazı.
Duvara montaj ve önden bakım gereksinimlerini karşılamak için, şalt sistemi özel bir akım trafosu ile donatılmıştır, böylece operatör hücrenin önünde bakım ve inceleme yapabilir.
Servis ortamı
1. Hava sıcaklığı: -25 ℃ ~ + 40 ℃
2. Nem: Aylık ortalama nem% 95;Günlük ortalama nem% 90.
3. Rakım: ≤ 2500m
4. Görünüşe göre aşındırıcı ve yanıcı gaz, buhar vb. İle kirlenmemiş ortam havası.
5. Sık sık şiddetli sarsıntı yok
Tamamen tip testine tabi tutulmuş
Şalt, uluslararası (IEC) Standartlarının gerektirdiği tüm testlerden geçmiştir.Her bir şalt sistemi, teslimattan önce fabrikada rutin testlere tabi tutulur.Bu testler, her bir kurulumun belirli özelliklerine dayalı olarak şalt sisteminin işlevsel bir kontrolünü sağlamayı amaçlamaktadır.
Teknik veri
| Hayır. | Öğe | Birim | Parametre | ||
| 1 | Anma gerilimi | kV | 3.6 ~ 24 | ||
| 2 | Orantılı frekans | Hz | 50/60 | ||
| 3 | Anma akımı | Bir | 630,1250,1600,2000,2500,3150,4000 | ||
| 4 | Branşman barası Anma akımı | 630,1250,1600,2000,2500,3150,4000 | |||
| 5 | Ana bara Anma akımı | 630,1250,1600,2000,2500,3150,4000 | |||
| 6 |
1 dak Güç frekansı dayanma gerilimi |
ıslak | KV | 38 | 50/60 |
| kuru | 48 | 60/65 | |||
| 7 | Yıldırım darbe dayanım gerilimi | kV | 75 | 95/125 | |
| 8 | Anma kısa devre kesme akımı (tepe) | KA | 40/50/63/80/100 | ||
| 9 | Kısa süreli dayanım akımı (4s) | 20/25 / 31.5 / 40 | |||
| 10 | Koruma türü | Konut için IP4X | |||
Müşteri, sipariş için aşağıdaki bilgileri sunmalıdır:
1. Ana devre Döngüsünün ve Özel Teknik Gereksinimin bağlantı şeması;
2. Anahtar panelinin Kurulum Düzenleme Planı;
3. Anahtar paneli içindeki bileşenlerin özellikleri ve yardımcı döngü ve kontrol döngüsü diyagramının şematik diyagramı.
4. Özel olarak gerekli olan diğer yazılı belgeler.
5. SLD (Tek Çizgi Çizimi)
Knkong Electric, müşterinin gereksinimlerine göre 11KV şalt sistemi sağlar, lütfen bize SLD'yi gönderin, sonra% 100 uygulayabiliriz. 11KV şalt, Çin'in Avrupa ürünleriyle rekabet etmemizi sağlayan bağımsız olarak geliştirilen vakumlu devre kesici VS1 ile en çok satan uluslararası ürünümüzdür. uluslararası pazarda.
