Ürün ayrıntıları:
|
| Malzeme: | Metalclad Kapalı | renk: | Gri |
|---|---|---|---|
| Voltaj: | 33 ~ 40.5kV, 3P, AC50 / 60Hz | ad: | Orta Gerilim şalt tesisi |
| Vurgulamak: | 1600A Orta Gerilim Şalt,AC 50Hz Orta Gerilim Şalt,3P Mv Lv Şalt |
||
AC 50Hz 1600A IEC Orta Gerilim Hücre 3P Mv Lv Şalt
ürün tanıtımı

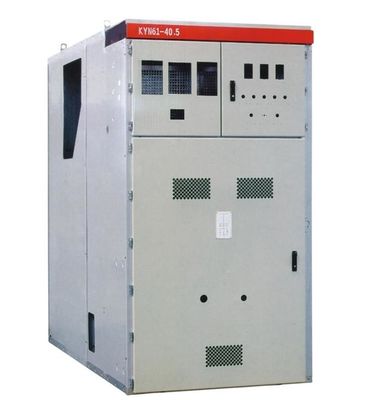

KYN61-40.5 Metal mahfazalı şalt 3P AC 50Hz, elektrik santrali, trafo merkezi ve endüstriyel ve madencilik işletmelerine güç dağıtımı için uygun 40.5kV nominal gerilim, elektrik enerjisinin kabulü ve dağıtımı olarak demiryolu taşımacılığı.Ve devrenin kontrol, koruma ve izleme fonksiyonunun uygulanması.Faydalı model, esnek çalışma, güvenilir elektrik performansı, uzun hizmet ömrü, uygun bakım avantajlarına sahiptir.
KNY61-60.5, ABB / Schneider / Knkong serisi 40.5KV VCB ile donatılabilir.
Servis ortamı:
a) Hava sıcaklığı: -25 ℃ ~ + 40 ℃
b) Nem: Aylık ortalama nem% 95;Günlük ortalama nem% 90.
c) Rakım: ≤ 2500m
d) Görünüşe göre aşındırıcı ve yanıcı gaz, buhar vb. ile kirlenmemiş ortam havası.
e) Sık şiddetli sarsıntı yok
Teknik veri
| Öğeler | Birim | Veri | |
| Anma Gerilimi | KV | 40.5 | |
| Orantılı frekans | Hz | 50 | |
| Anma akımı | Bir | 1250,1600,2000 | |
| Anma Kısa Devre Kesme Akımı | KA | 25,31,5 | |
| Anma Yapma Akımı (Tepe) | KA | 63,80 | |
| 4s Termal Kararlılık Akımı | KA | 25,31,5 | |
| Anma Dinamik Akımı (Tepe) | KA | 63,80 | |
| Anma Yalıtım Seviyesi | 1 dak Güç Frekansı Dayanım Gerilimi (rms) | KV | 95 |
| Yıldırım Darbe Dayanım Gerilimi (Tepe) | KV | 185 | |
| Açık boşluk (rms) boyunca 1 dak Güç Frekansı Voltajı | KV | 118 | |
| Açık Boşluk Boyunca Yıldırım Darbesi Dayanım Gerilimi (Tepe) | KV | 215 | |
| Muhafaza Koruma Sınıfı |
Muhafaza IP4X, Bölmeler Arası IP2X |
||
| Muhafaza Boyutu (Genişlik * Derinlik * Yükseklik) | mm | 1400 * 2800 * 2600 1600 * 2800 * 2600 |
|
| Devre Kesici Tipi | VCB: ZN85-40.5 SF6 Devre Kesici |
||
* Not: sipariş şalt sistemi müşteri tarafından SLD (Tek hat şeması) sağlamalıdır
Ana bileşen özellikleri:
VS1-40.5 Kapalı Vakum Devre Kesici
Anma gerilimi: 40.5kV
Anma akımı: 630 1250 1600 2000 2500A
Anma kısa devre kesme akımı: 20 25 31.5KA
Mekanik ömür: 20.000 kez
VS1-40.5 Teknik veriler
| Öğeler | Birim | Tarih (değiştir | kaynağı değiştir) |
| Anma gerilimi |
KV |
40.5 |
| Anma kısa süreli güç frekansı dayanım gerilimi (1 dak) | 95 | |
| Anma yıldırım darbe dayanım gerilimi (tepe) | 185 | |
| Anma frekansı | Hz | 50/60 |
| Anma akımı | Bir | 1250 1600 2000 2500 4000 |
| Anma kısa devre bırakma akımı | KA | 25 31.5 |
| Kısa süreli anma dayanım akımı | 25 31.5 | |
| Kısa süreli sürekli zaman olarak derecelendirilmiştir | s | 4 |
| Anma tepe dayanım akımı | KA | 63 80 |
| Anma kısa devre kapama akımı | 63 80 | |
| Nominal tek / arka arkaya kapasitör bankası bırakma akımı | Bir | 630/400 |
| Açılma süresi (nominal volt.) | Hanım | 35 ~ 60 |
| Kapanma süresi (nominal volt.) | 50 ~ 100 | |
| Mekanik ömür | zamanlar | 20.000 |
| Anma kısa bırakma akımı için anma mola süreleri | s | 20 |
| Anma çalışma gerilimi | V | AC110 / 220 DC110 / 220 |
| Güç depolama motorunun anma akımı | W | 230 |
| Ortalama açılma hızı | Hanım | 1.6 ~ 2.0 |
| Ortalama kapanma hızı | 0.5 ~ 0.8 | |
| Anma işlem prosedürü |
açılış-0.3s-kapanış açılış-180'ler-kapanış açılış |
Knkong Electric 33KV şalt sistemi uluslararası pazara 10 yılı aşkın bir süredir hizmet vermektedir.
Profesyonel elektrik mühendisliği ekibimizin sıkı çalışması için teşekkür ederiz, 33kv şalt sistemimizin uluslararası değerlendirmesi olumludur.
