Ürün ayrıntıları:
|
| Derecelendirme Gerilimi: | Maksimum 40.5KV | Derecelendirme Akımı: | Maksimum 2000A |
|---|---|---|---|
| orijinal: | Zhengzhou, Çin | standartlar: | IEC ISO GB |
| OEM/ODM: | Lütfen CDA çizimlerinizi | fabrikada: | KNKong-ELEKTRİK |
| Vurgulamak: | AC Metal Orta Gerilim Hücre,Kapalı Orta Gerilim Hücre,Orta Gerilim Hücre 2000A |
||
Genel

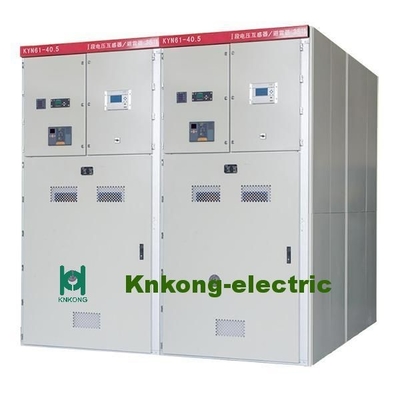

KYN61-40,5 zırhlı mobil AC metal mahfazalı şalt sisteminin ana özelliği, kabinin bir ZN85-40,5 tam yalıtımlı vakumlu devre kesici ve bir yaylı çalıştırma mekanizması ile donatılması ve kabinin çelik plaka sprey ile monte edilmesidir.Bu, el arabasını iyileştirecektir.Dolap ile eşleşme doğruluğu ve arabanın giriş çıkış hassasiyeti çok düşük, uyumluluğu da yüksek.Güzel görünüm, eksiksiz çözümler, güvenli ve kullanımı güvenilir.
Teknik veri
| Öğeler | Birim | Veri | |
| Voltaj | KV | 40.5 | |
| Sıklık | Hz. | 50 | |
| Akım | A | 1250,1600,2000 | |
| Kısa devre Kesme Akımı | KA | 25,31,5 | |
| Akım Yapmak (Tepe) | KA | 63,80 | |
| 4s Termal Stabilite Akımı | KA | 25,31,5 | |
| Dinamik Akım (Tepe) | KA | 63,80 | |
| Yalıtım Seviyesi | 1dk Güç Frekans Dayanma Gerilimi (rms) | KV | 95 |
| Yıldırım Darbe Dayanma Gerilimi (Tepe) | KV | 185 | |
| 1dk Güç Frekans Voltaj Açık aralık boyunca (rms) | KV | 118 | |
| Açık boşluk boyunca Yıldırım Darbe Dayanma Gerilimi (Tepe) | KV | 215 | |
| Muhafaza Koruma Sınıfı |
Muhafaza IP4X, Bölmeler Arası IP2X |
||
| Pano Ölçüsü (Genişlik*Derinlik*Yükseklik) | mm | 1400*2800*2600 1600*2800*2600 |
|
| Devre Kesici Tipi | VCB: ZN85-40,5 SF6 Devre Kesici |
||
*Not: sipariş şalteri müşteri tarafından SLD (Tek hat şeması) sağlamalıdır
VS1-40.5 Teknik veriler
| Öğeler | Birim | Tarih |
| Voltaj |
KV |
40.5 |
| kısa süreli güç frekansı dayanım gerilimi (1dk) | 95 | |
| yıldırım darbe dayanım gerilimi (tepe) | 185 | |
| Sıklık | Hz. | 50/60 |
| akım | A | 1250 1600 2000 2500 4000 |
| kısa devre bırakma akımı | KA | 25 31.5 |
| kısa süreli dayanım akımı | 25 31.5 | |
| kısa süreli sürekli zaman | s | 4 |
| tepe dayanma akımı | KA | 63 80 |
| kısa devre kapatma akımı | 63 80 | |
| tek/arka arkaya kapasitör bankı bırakma akımı | A | 630/400 |
| Açılış süresi (nominal volt.) | Hanım | 35~60 |
| Kapanma süresi (nominal volt.) | 50~100 | |
| mekanik ömür | zamanlar | 20000 |
| anma kısa bırakma akımı için mola süreleri | s | 20 |
| çalışma voltajı | V | AC110/220 DC110/220 |
| güç depolama motorunun akımı | W | 230 |
| Ortalama açılış hızı | Hanım | 1.6~2.0 |
| Ortalama kapanış hızı | 0,5~0,8 | |
| operasyon prosedürü |
açılış-0.3s-kapanış açılış-180'ler-kapanış açılış |
Knkong Electric 33KV şalt sistemi, son 10 yıldır uluslararası pazara hizmet vermektedir.
