Ürün ayrıntıları:
|
| Değerlendirme Gerilimi: | 33KV | Değerlendirme akımı: | 630A |
|---|---|---|---|
| Derecelendirme sıklığı: | 50 / 60Hz | Standartlar: | ISO IEC GB |
| OEM / ODM: | E-posta ile sorgulama | İzolasyon: | hava |
| Vurgulamak: | 33KV şalt panosu,630A 33KV Şalt Panosu,orta gerilim metal kaplı şalt |
||
ürün tanıtımı

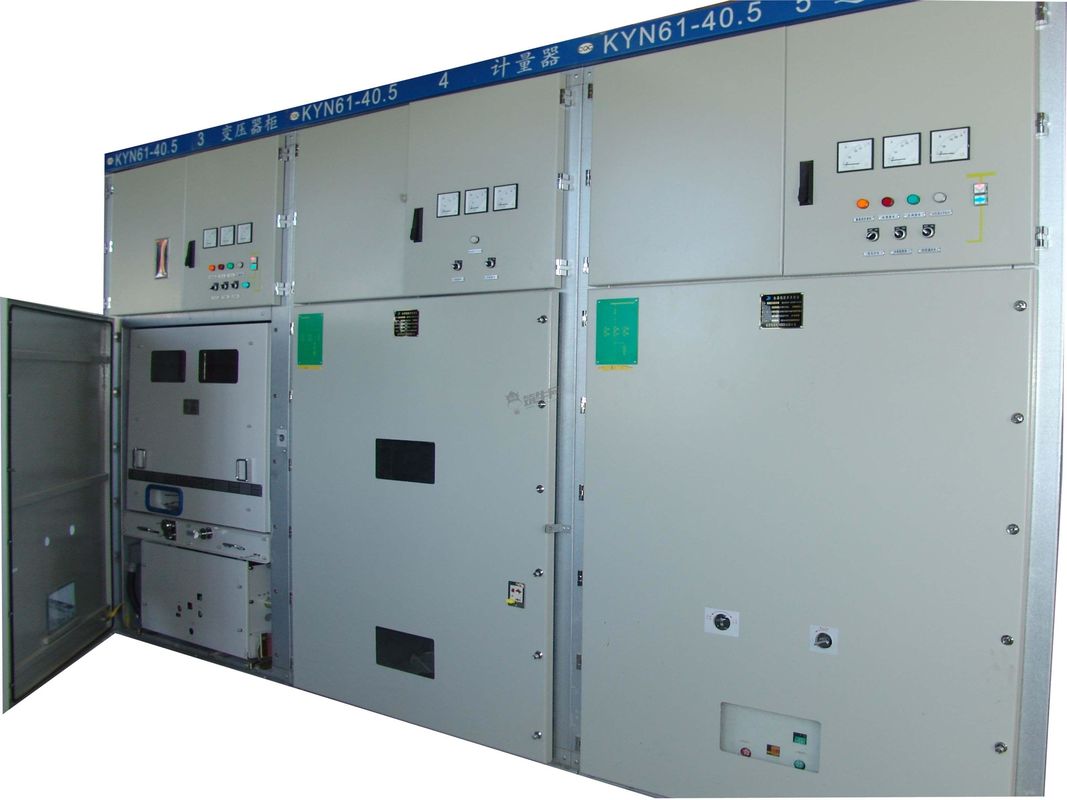

İzoleli şalt sisteminin kabin yapısı, monte edilmiş tipi benimser ve devre kesici, el arabası zemin yapısını benimser;yepyeni bir kompozit yalıtımlı vakumlu devre kesici ile donatılmıştır ve iyi bir değiştirilebilirliğe sahiptir;el arabası çerçevesi bir vidalı somun tahrik mekanizması ile donatılmıştır, El arabası kolayca hareket ettirilebilir ve yanlış çalışmanın tahrik mekanizmasına zarar vermesini önler;ana şalter, el arabası ve şalter kabini kapısı arasındaki kilitleme, "beş önleme" işlevini karşılamak için zorunlu bir mekanik kilitleme yöntemini benimser;tüm işlemler kabinde gerçekleştirilebilir Kapı kapalı olarak gerçekleştirin;kablo odası, birden fazla kabloyu bağlamak için geniş bir alana sahiptir;hızlı topraklama anahtarı topraklama ve kısa devre için kullanılır;muhafaza koruma seviyesi IP3X ve el arabası oda kapısı açık ve koruma seviyesi IP2X.
Servis ortamı:
a) Hava sıcaklığı: -25 ℃ ~ + 40 ℃
b) Nem: Aylık ortalama nem% 95;Günlük ortalama nem% 90.
c) Rakım 2500m
d) Görünüşe göre aşındırıcı ve yanıcı gaz, buhar vb. ile kirlenmemiş ortam havası.
e) Sık şiddetli sarsıntı yok
Teknik veri
| Öğeler | Birim | Veri | |
| Anma Gerilimi | KV | 40.5 | |
| Orantılı frekans | Hz | 50 | |
| Anma akımı | Bir | 1250,1600,2000 | |
| Anma Kısa Devre Kesme Akımı | KA | 25,31,5 | |
| Anma Yapma Akımı (Tepe) | KA | 63,80 | |
| 4s Termal Kararlılık Akımı | KA | 25,31,5 | |
| Anma Dinamik Akımı (Tepe) | KA | 63,80 | |
| Anma Yalıtım Seviyesi | 1 dak Güç Frekansı Dayanım Gerilimi (rms) | KV | 95 |
| Yıldırım Darbe Dayanım Gerilimi (Tepe) | KV | 185 | |
| Açık boşluk (rms) boyunca 1 dak Güç Frekansı Voltajı | KV | 118 | |
| Açık Boşluk Boyunca Yıldırım Darbesi Dayanım Gerilimi (Tepe) | KV | 215 | |
| Muhafaza Koruma Sınıfı |
Muhafaza IP4X, Bölmeler Arası IP2X |
||
| Muhafaza Boyutu (Genişlik * Derinlik * Yükseklik) | mm | 1400 * 2800 * 2600 1600 * 2800 * 2600 |
|
| Devre Kesici Tipi | VCB: ZN85-40.5 SF6 Devre Kesici |
||
* Not: sipariş şalt sistemi müşteri tarafından SLD (Tek hat şeması) sağlamalıdır
Ana bileşen özellikleri:
VS1-40.5 Kapalı Vakum Devre Kesici
Anma gerilimi: 40.5kV
Anma akımı: 630 1250 1600 2000 2500A
Anma kısa devre kesme akımı: 20 25 31.5KA
Mekanik ömür: 20.000 kez
VS1-40.5 Teknik veriler
| Öğeler | Birim | Tarih (değiştir | kaynağı değiştir) |
| Anma gerilimi |
KV |
40.5 |
| Anma kısa süreli güç frekansı dayanım gerilimi (1 dak) | 95 | |
| Anma yıldırım darbe dayanım gerilimi (tepe) | 185 | |
| Anma frekansı | Hz | 50/60 |
| Anma akımı | Bir | 1250 1600 2000 2500 4000 |
| Anma kısa devre bırakma akımı | KA | 25 31.5 |
| Kısa süreli anma dayanım akımı | 25 31.5 | |
| Kısa süreli sürekli zaman | s | 4 |
| Anma tepe dayanım akımı | KA | 63 80 |
| Anma kısa devre kapama akımı | 63 80 | |
| Nominal tek / arka arkaya kapasitör bankası bırakma akımı | Bir | 630/400 |
| Açılma süresi (nominal volt.) | Hanım | 35 ~ 60 |
| Kapanma süresi (nominal volt.) | 50 ~ 100 | |
| Mekanik ömür | zamanlar | 20.000 |
| Anma kısa bırakma akımı için anma mola süreleri | s | 20 |
| Anma çalışma gerilimi | V | AC110 / 220 DC110 / 220 |
| Güç depolama motorunun anma akımı | W | 230 |
| Ortalama açılma hızı | Hanım | 1.6 ~ 2.0 |
| Ortalama kapanma hızı | 0.5 ~ 0.8 | |
| Anma işlem prosedürü |
açılış-0.3s-kapanış açılış-180'ler-kapanış açılış |
Knkong Electric 33KV şalt sistemi, 10 yılı aşkın süredir uluslararası pazara hizmet vermektedir.
Profesyonel elektrik mühendisliği ekibimizin sıkı çalışmasını takdir edin, 33kv şalt sistemimizin uluslararası değerlendirmesi olumludur.
