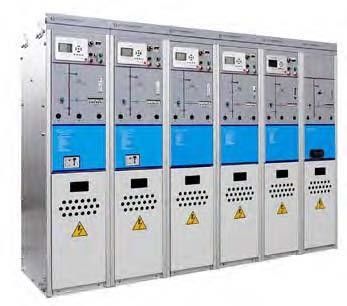

33KV Halka Ana Ünite

Farklı konfigürasyonlara göre, katı yalıtımlı halka ağ kabini, yük akımını kesme, kısa devre akımını kesme, çift güç kaynağı hatlarının manuel ve otomatik anahtarlama, akım hızlı kesme koruması, küçük akımın tek fazlı topraklama koruması işlevlerini gerçekleştirebilir. topraklama sistemi ve iletişim.Katı yalıtımlı halka ana ünitesi, V ünitesi (kesici ünitesi), C ünitesi (yük anahtarı ünitesi), F ünitesi (kombine elektrik ünitesi) olarak ikiye ayrılır, her ünite tek başına veya serbestçe genişletilebilir ve yapısı bir enstrümana bölünmüştür. oda.Çalışma mekanizması, bir kerelik bölüm.Enstrüman odası bir mikro bilgisayar koruma cihazı (kontrolör) ile donatılabilir.Mekanizma, özel bir yay çalıştırma mekanizmasıdır.APG otomatik jel işlemi tek seferlik kısım için kullanılır.Anahtar ve ark söndürme odası epoksi reçineyle tamamen sızdırmaz hale getirilmiştir ve özel bağlantılar vardır ve veriyolu bağlanır.

Kabinin iç yapısı

Katı yalıtımlı halka ağ kabininin çekirdeği, bir vakum kesici, bir katı yalıtım sistemi, üç istasyonlu bir bıçak anahtarı ve bir çalıştırma mekanizması gibi birkaç önemli parçadan oluşur.
