Ürün ayrıntıları:
|
| Değerlendirme Gerilimi: | 40.5kV | Değerlendirme akımı: | 2000A |
|---|---|---|---|
| orijinal: | Çin | Standartlar: | IEC ISO GB |
| OEM / ODM: | E-posta ile sorgulama | fabrikada: | KNKONG |

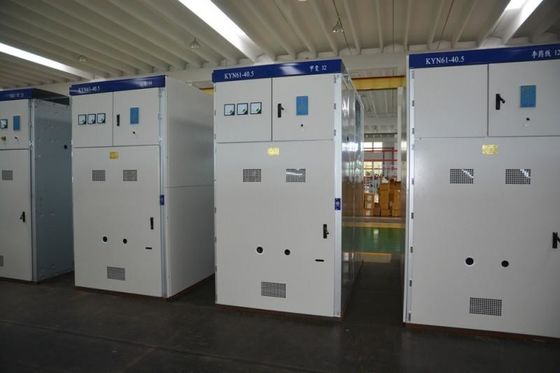

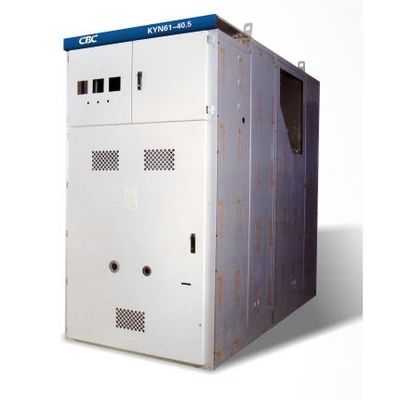

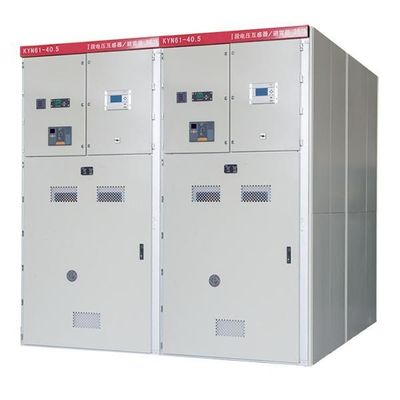

| Vurgulamak: | ISO GB 40.5KV Orta Gerilim Hücre,ISO GB Orta Gerilim Hücre,KYN61A dış mekan tipi hücre |
||
ürün tanıtımı
kullanma çevre:
a) Hava sıcaklığı: -25℃~+40℃
b) Nem: Aylık nem %95;Günlük nem %90.
c) Rakım 2500m'den fazla değil
d) Ortam havası, aşındırıcı ve yanıcı gaz, buhar vb. ile görünüşte kirlenmemiş.
e) Sık sık şiddetli sarsıntı yok
Teknik veri
| Öğeler | Birim | Veri | |
| Voltaj | KV | 40.5 | |
| Sıklık | Hz. | 50 | |
| mevcut | bir | 1250,1600,2000 | |
| Kısa devre Kesme Akımı | KA | 25,31,5 | |
| Akım Yapmak (Tepe) | KA | 63,80 | |
| 4s Termal Stabilite Akımı | KA | 25,31,5 | |
| Dinamik Akım (Tepe) | KA | 63,80 | |
| Yalıtım Seviyesi | 1dk Güç Frekans Dayanma Gerilimi (rms) | KV | 95 |
| Yıldırım Darbe Dayanma Gerilimi (Tepe) | KV | 185 | |
| 1dk Güç Frekans Voltaj Açık aralık boyunca (rms) | KV | 118 | |
| Açık boşluk boyunca Yıldırım Darbe Dayanma Gerilimi (Tepe) | KV | 215 | |
| Muhafaza Koruma Sınıfı |
Muhafaza IP4X, Bölmeler Arası IP2X |
||
| Pano Ölçüsü (Genişlik*Derinlik*Yükseklik) | mm | 1400*2800*2600 1600*2800*2600 |
|
| Devre Kesici Tipi | VCB: ZN85-40,5 SF6 Devre Kesici |
||
*Not: sipariş şalt sistemi müşteri tarafından SLD (Tek hat şeması) sağlamalıdır
Ana bileşen özellikleri:
VS1-40.5 İç Mekan Vakumlu Devre Kesici
Değerlendirme voltajı: 40.5kV
Derecelendirme akımı: 630 1250 1600 2000 2500A
Derecelendirme kısa devre kesme akımı: 20 25 31.5KA
Mekanik ömür: 20.000 defadan az değil
VS1-40.5 Teknik veriler
| Öğeler | Birim | Tarih |
| Voltaj |
KV |
40.5 |
| kısa süreli güç frekansı dayanım gerilimi (1dk) | 95 | |
| yıldırım darbe dayanım gerilimi (tepe) | 185 | |
| Sıklık | Hz. | 50/60 |
| mevcut | bir | 1250 1600 2000 2500 4000 |
| kısa devre bırakma akımı | KA | 25 31.5 |
| kısa süreli dayanım akımı | 25 31.5 | |
| kısa süreli sürekli zaman | s | 4 |
| tepe dayanma akımı | KA | 63 80 |
| kısa devre kapatma akımı | 63 80 | |
| tek/arka arkaya kapasitör bankı bırakma akımı | bir | 630/400 |
| Açılış süresi (nominal volt.) | Hanım | 35~60 |
| Kapanma süresi (nominal volt.) | 50~100 | |
| mekanik ömür | zamanlar | 20000 |
| anma kısa bırakma akımı için mola süreleri | s | 20 |
| çalışma voltajı | V | AC110/220 DC110/220 |
| güç depolama motorunun akımı | W | 230 |
| Ortalama açılış hızı | Hanım | 1.6~2.0 |
| Ortalama kapanış hızı | 0,5~0,8 | |
| operasyon prosedürü |
açılış-0.3s-kapanış açılış-180'ler-kapanış açılış |
Knkong Electric 33KV şalt sistemi, son 10 yıldır uluslararası pazara hizmet vermektedir.
