Ürün ayrıntıları:
|
| Volt'u kullanma: | 12KV | C'yi kullanma: | maksimum 2000A |
|---|---|---|---|
| Hz'i kullanma: | 50/60Hz | standartlar: | GB ISO IEC |
| OEM/ODM: | Mevcut | orijinal: | Çin |
| Vurgulamak: | SF6 12KV Gaz Yalıtımlı Hücre,Gaz Yalıtımlı Hücre 1700A,ISO Gaz Yalıtımlı Hücre |
||

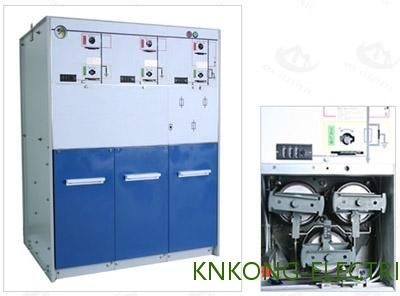

HXGN15-12 SF6 gaz yalıtımlı şalt donanımı anma gerilimi12KV
Voltaj: 12KV
Akım: 2000A
Tip: SF6 gaz yalıtımlı
Genel
SF6 halka ana ünitesi, ana bileşen olarak yük anahtarları ile anahtarlama, iletişim ve güç sisteminin korunması ile istendiğinde birden fazla devreye birleştirilebilen hava veya gaz yalıtımlı orta voltajlı bir elektrik kombinasyon ekipmanıdır.Ana devre çekirdeği bileşeni, SF6 yük anahtarından veya ek devre kesiciden ve diğer birincil yardımcı elektrikli cihazlardan oluşur.
Son yıllarda SF6 ring network kabini çok hızlı gelişti ve hem üretim süreci hem de ürün güvenilirliği uluslararası elektrik devlerine denk olma potansiyeline sahip.Elbette 24kV ile 40,5 arasındaki voltaj seviyesi hala yabancı üreticilerle belli bir açıklığa sahip.Şu anda, 40.5kV seviyesinde güç dağıtımı SF6 güç dağıtım seviyesi üreten sadece bir avuç yerli üretici var.Diğerleri, büyük akım ve büyük kapasiteli birinci seviye güç sistemine dayanan birinci seviye sistemin C-GIS'idir.
Teknik veri
| Numara. | Kalem | Birim | Parametre | |||
| 1 | anma gerilimi | kV | 12 | 24 | 36 | |
| 2 | Orantılı frekans | Hz. | 50/60 | |||
| 3 | Anma akımı | A | 630(1250*) | |||
| 4 |
1dk Güç frekansı dayanma gerilimi |
ıslak | kV | 38 | 50 | 70 |
| kuru | kV | 48 | 60 | 85 | ||
| 5 | Yıldırım darbe dayanım gerilimi | kV | 75 | 125/150 | 170 | |
| 6 | Anma kısa devre kesme akımı (tepe) | kA | 80 | 63 | 63 | |
| 7 | Anma aktif yük ve kapalı devre kesme akımı | A | 63 | 50 | 50 | |
| 8 | Anma aktarım akımı | A | 1700 | 1200 | 1200 | |
| 9 | Akım yapan anma kısa devre (tepe) | kA | 80 | 63 | 63 | |
| 10 | Nominal kablo (hat) şarj kesme akımı | A |
50 ve 10 50/10 |
|||
| 11 | Topraklama hatasında kablo şarj kesme akımı | A | 20 | 20 | 20 | |
| 12 | Anma dayanma akımı (tepe) | kA | 80 | 63 | 63 | |
| 13 | Kısa süreli dayanım akımı (2s) | kA | 25 | 20 | 20 | |
| 14 | Mekanizma ömrü | zamanlar | 5000 | 2000 | 2000 | |
