Ürün ayrıntıları:
|
| Voltaj: | 11-33KV | şimdiki: | 630A'nın altında |
|---|---|---|---|
| Sıklık: | 50 / 60Hz | fabrikada: | KNKONG |
| OEM / ODM: | E-posta ile sorgulama | model: | HXGN-15 |

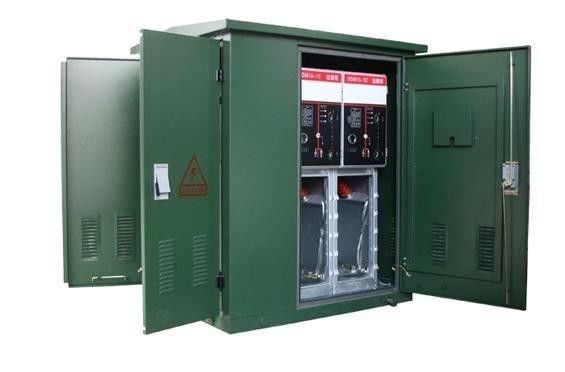

| Vurgulamak: | 33KV Gaz İzoleli Şalt,33kv gis şalt,SF6 Halka Ana Ünite |
||
ürün tanıtımı
Genel
Halka ağı, halka güç dağıtım ağını ifade eder, yani, güç kaynağı ana hattı bir kapalı devre oluşturur ve güç kaynağı, halka ana hattına güç sağlar ve ardından gücü ana hattan yüksek voltaj yoluyla tüm yol boyunca dağıtır. değiştirmek.Bunun avantajı, her bir güç dağıtım şubesinin sol ana hattından ve sağ ana hattından güç alabilmesidir.Sol ana hat arızalandığında sağ ana hattan güç almaya devam eder ve sağ ana hat arızalandığında sol ana hattan güç almaya devam eder.Bu şekilde, ana güç kaynağı tek devreli güç kaynağı olsa bile, her dağıtım kolundan ikili güç kaynağına benzer faydalar elde edilir ve böylece güç kaynağının güvenilirliği artar.
Servis Ortamı
1. Hava sıcaklığı: -35 ℃ ~ + 40 ℃
2. Nem: Aylık ortalama nem% 95;Günlük ortalama nem% 90.
3. Rakım 2500m
4. Görünüşe göre aşındırıcı ve yanıcı gaz, buhar vb. İle kirlenmemiş ortam havası.
5. Sık sık şiddetli sarsıntı yok
Teknik veri
| Hayır. | Öğe | Birim | Parametre | |||
| 1 | Anma gerilimi | kV | 12 | 24 | 36 | |
| 2 | Orantılı frekans | Hz | 50/60 | |||
| 3 | Anma akımı | Bir | 630 (1250 *) | |||
| 4 |
1 dak Güç frekansı dayanma gerilimi |
ıslak | kV | 38 | 50 | 70 |
| kuru | kV | 48 | 60 | 85 | ||
| 5 | Yıldırım darbe dayanım gerilimi | kV | 75 | 125/150 | 170 | |
| 6 | Anma kısa devre kesme akımı (tepe) | kA | 80 | 63 | 63 | |
| 7 | Anma aktif yük ve kapalı devre kesme akımı | Bir | 63 | 50 | 50 | |
| 8 | Anma aktarım akımı | Bir | 1700 | 1200 | 1200 | |
| 9 | Anma kısa devre kapama akımı (tepe) | kA | 80 | 63 | 63 | |
| 10 | Anma kablosu (hat) şarj kesme akımı | Bir |
50 ve 10 50/10 |
|||
| 11 | Topraklama arızasında kablo şarjı kesme akımı | Bir | 20 | 20 | 20 | |
| 12 | Anma dayanım akımı (tepe) | kA | 80 | 63 | 63 | |
| 13 | Kısa süreli dayanım akımı (2s) | kA | 25 | 20 | 20 | |
| 14 | Mekanizma ömrü | zamanlar | 5000 | 2000 | 2000 | |
Not: Kısa devre kesilmesi ve tepe akımı için Sigorta artı kombinasyonuna bağlıdır
