Ürün ayrıntıları:
|
| Voltaj: | 12KV'den 24KV'ye | Akım: | 630A'dan 2000A'ya |
|---|---|---|---|
| Kesme akımı: | 25KA maks. | Tip: | çekilebilir |
| Standart: | GB,ISO,IEC | fabrikada: | KNKong-ELEKTRİK |
| Vurgulamak: | 630A Vakum Çekmeceli Devre Kesici,VCB Çekmeceli Devre Kesici,12KV Çekmeceli Devre Kesici |
||

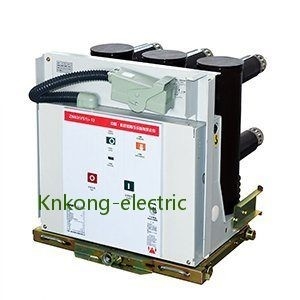

VCB 12KV 630A VS1 serisi vakumlu devre kesici çekmeceli tip
Voltaj: 12KV
Akım: 630A
Kesme akımı: 25KA
Tür: çekilebilir
VS1-Serisi devre kesici, yüksek stabilite ve yüksek güvenilirliğe sahiptir
Çalışma mekanizmasından, VS1 serisi vakumlu devre kesicilerin iletim bileşenleri optimize edilmiştir.Modüler yay mekanizmasının kullanımda bakımı kolaydır, elektrik kesintisinden sonra onarım süresi daha kısadır, parçalar daha çok yönlüdür ve vakum kesici ile uyumluluk daha iyidir, bu da ekipmanın performansını büyük ölçüde artırır.
Normal servis durumu
| Rakım | ≤1000m | |
| Ortam sıcaklığı | Maks. | +40℃ |
| Minimum | -15℃ | |
|
Ortam nemi: Maksimum ortalama nem |
24 saat ≤95% | |
| 1 ay ≤90% | ||
| Maksimum su buharı basıncı | 24 saat ≤2.2kpa | |
| 1 ay ≤1.8kpa | ||
Teknik parametreler
| Numara. | Kalem | Birim | Parametre | ||||||
| 1 | anma gerilimi | KV | 12 | ||||||
| 2 | Orantılı frekans | Hz. | 50/60 | ||||||
| 3 |
Anma yalıtım seviyesi |
1dk güç frekansı dayanım gerilimi (rm s) |
KV |
42(fazdan faza, fazdan toprağa) 48 (izolasyon mesafesi boyunca) |
|||||
| Aydınlatma darbe dayanım gerilimi (tepe noktası) |
75(fazdan faza, fazdan toprağa) 85 (izolasyon mesafesi boyunca) |
||||||||
|
4 |
Anma akımı |
A |
630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000 | ||||||
| 2000 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | Anma kısa devre kesme akımı |
KA |
20 | 25 | 31.5 | 40 | |||
| 6 | Anma kısa süreli dayanma akımı | 20 | 25 | 31.5 | 40 | ||||
| 7 | Anma kısa devre işaretleme akımı | 50 | 63 | 80 | 100 | ||||
| 8 | Anma tepe dayanma akımı | 50 | 63 | 80 | 100 | ||||
| 9 | Anma kısa devre süresi | s | 4 | ||||||
| 10 | Nominal çalışma sırası | O-0.3sO/C-180s-O/C | |||||||
| 11 | Anma kısa devre akımının kesme süreleri | Zamanlar | 30/20 kez (40KA) | ||||||
| 12 | mekanik dayanıklılık | Operasyonlar | 20000 | ||||||
| 13 | Anma tek kapasitör bankası kesme akımı |
A |
630 | ||||||
| 14 | Anma arka arkaya kapasitör bankası kesme akımı | 400 | |||||||
| 15 | Çift toprak arıza kesme akımı | 27.4 | |||||||
| 16 | İzin verilen maksimum temas erozyonu |
mm |
3 | ||||||
| 17 | Açık kontaklar arasındaki boşluk | 10±1 | |||||||
| 18 | Aşırı vuruş | 3.5±0.5 | |||||||
| 19 | 3 fazlı açma ve kapamanın eşzamanlı olmaması |
Hanım
|
≤2 | ||||||
| 20 | Kontağın kapanmasının geri dönme süresi | ≤2 | |||||||
| 21 | Ortalama kırılma hızı (anında kırılma 6mm) |
Hanım
|
1,1±0,2 | ||||||
| 22 | Ortalama yapım hızı | 0,8±0,2 | |||||||
| 23 | zaman kazanmak |
Hanım
|
≤100 | ||||||
| 24 | Mola zamanı | ≤50 | |||||||
|
25 |
Her fazın ana devresinin direnci |
μ Ω |
630A | ≤50 | |||||
| 1250A | ≤45 | ||||||||
| 1600A~2000A | ≤35 | ||||||||
| ≥2500A | ≤25 | ||||||||
| 26 | Kontak kırılma sıçrama genliği | mm | ≤2 | ||||||
|
27 |
Nominal çalışma voltajı | Nominal çalışma gerilimi(V)AC/DC |
V |
24* | 110 | 220 | |||
| Normal çalışma voltajının kapsamı | Açılış: %65-%120 anma gerilimi, gerilimin %30 anma geriliminden düşük olması durumunda açma işlemine izin verilmez. | ||||||||
| 28 | Enerji depolama motorunun anma gerilimi | V | AC110/220, DC110/220 | ||||||
| 29 | Enerji depolama süresi | S | ≤15 | ||||||
