Ürün ayrıntıları:
|
| Değerlendirme Gerilimi: | 12KV | Değerlendirme akımı: | 630A 1250A |
|---|---|---|---|
| Derecelendirme sıklığı: | 50Hz | Standartlar: | ISO9001: 2015, CCC, ISO9001, CE, CB, IEC60898 |
| OEM / ODM: | Mevcut | fabrikada: | KNKONG |
| Vurgulamak: | 12KV Dış Mekan VCB,12KV Dış Mekan VCB Devre Kesici,dış mekan vcb kesici |
||
ürün tanıtımı

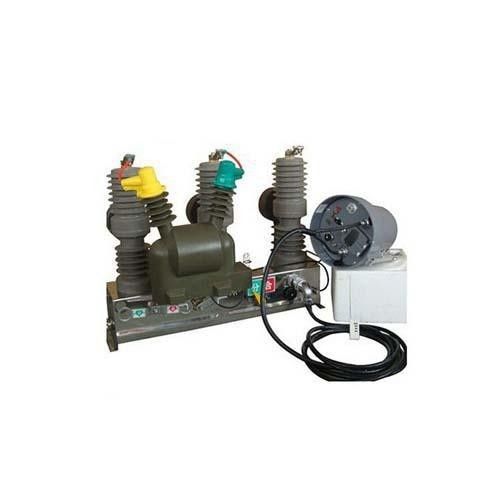

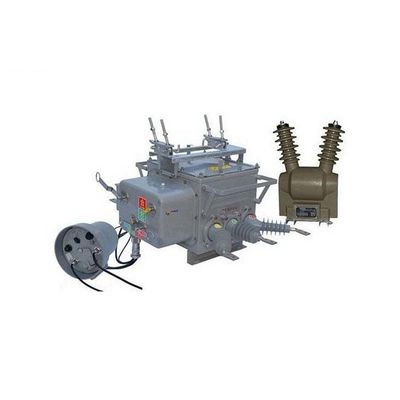

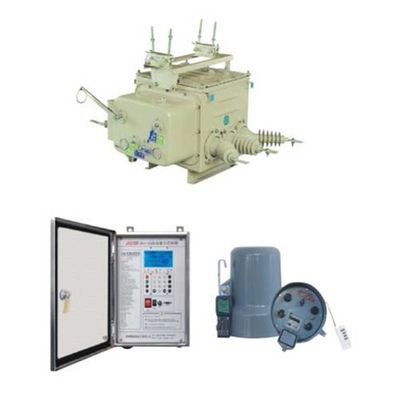

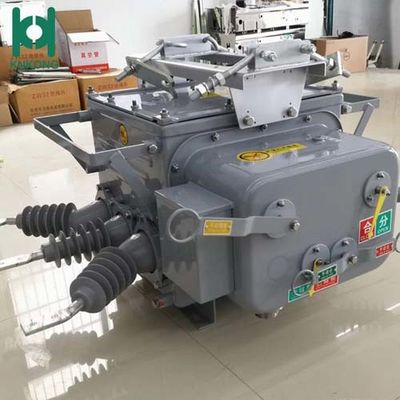

/ filedownload / 50488ZW20 Serisi Vakumlu devre kesici üç parçadan oluşur: devre kesici gövdesi, çalıştırma mekanizması ve kaldırma cihazı. Devre kesici gövdesi iletken devre, yalıtım sistemi, contalar ve muhafazadan oluşur.Tüm iletken döngü, içeri ve dışarı tel iletken çubuk, iletken klips, yumuşak bağlantı ve vakumlu ark odası tarafından oluşturulur.
Bu ürün SF6 gaz yalıtımı kullanır.Giriş ve çıkış izolasyon manşonları, epoksi reçine silikon kauçuk ile entegre olarak dökülür.Anahtarın hacmini azaltmak için, A ve C fazları iyi bir dış yalıtım sağlamak için bir köşe burcu kullanır.İç kısım, SF6 gazı şarjının olmaması durumunda kompozit bir yalıtım yapısı benimser, aynı zamanda ilgili yalıtım seviyesine de ulaşabilir.
Bu ürün, olgun bir sızdırmazlık yapısına sahiptir: mekanizma kapağı ve muhafazanın üst kapağı, bir damgalama oluşturma oluğu ile sızdırmaz hale getirilmiştir ve çıkış göstergesi mili, çift 0 inçlik bir halka ile sızdırmaz hale getirilmiştir ve giriş ve çıkış hattı burçları entegre olarak dökülmüştür iyi hava sızdırmazlığı sağlamak için.
Normal servis koşulu:
1. Rakım≤2000
2. Ortam sıcaklığı: -15 ℃ ~ + 50 ℃
3. Maksimum su buharı basıncı: 24 saat ≤2.2kpa1 ay ≤1.8kpa
4. Rüzgar basıncı: ≤700pa (34m / s)
5. Deprem yoğunluğu ≤8
6. Buz kalınlığı ≤10mm
7. Yangın yok, patlama tehlikesi, kimyasal korozyon, şiddetli titreşim
Teknik parametreler
|
Hayır. |
Öğe |
Birim |
Parametre |
|
1 |
Anma gerilimi |
KV |
12 |
|
2 |
Orantılı frekans |
Hz |
50 |
|
3 |
Anma akımı |
Bir |
630 1250 |
|
4 |
Güç frekansı dayanımı gerilim (DryWet izolasyon kırığı) |
KV |
423448 |
|
5 |
Yıldırım şokuna dayanma gerilimi |
KV |
75 |
|
6 |
Anma kısa devre kesme akımı |
KA |
2025 |
|
7 |
Anma kısa devre kesme akımı kesme süreleri |
zamanlar |
30 |
|
8 |
Anma işletim sırası |
O-0.3s-CO-180s-CO |
|
|
9 |
Anma kısa devre kapama akımı |
KA |
50 63 |
|
10 |
Kısa süreli anma dayanım akımı |
20 25 |
|
|
11 |
Dayanım akımının anma tepe değeri |
50 63 |
|
|
12 |
Anma kısa devre süresi |
s |
4 |
|
13 |
Mekanik dayanıklılık |
zamanlar |
10000 |
|
14 |
Temas izin verilen aşınma kalınlığı |
mm |
3 |
