Ürün ayrıntıları:
|
| Voltaj: | 12KV | şimdiki: | 1250A |
|---|---|---|---|
| Kırılma Akımı: | 25kA'lik | tip: | Sabit |
| Standart: | GB,IEC,ISO | fabrikada: | KNKONG |
| Vurgulamak: | 12KV 1250A Vcb Devre Kesici,Gömülü Kutuplu Elektrik Vcb Devre Kesici,1250A Kapalı Vcb Devre Kesici |
||

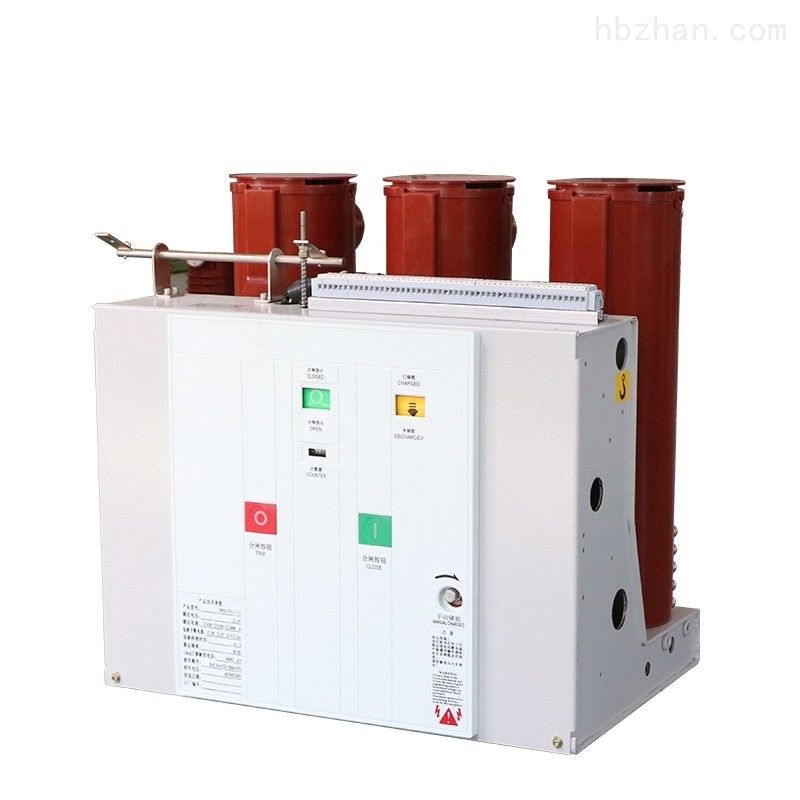

12KV 1250A kapalı VCB VS1-12 sabit tip 205 faz aralığı Vakumlu Devre Kesici
Voltaj: 12KV
Akım: 1250A
Kesme akımı: 20KA
Tip: Sabit
Ürüne Genel Bakış
VS1-Serisi gömülü direk.vakumlu devre kesiciler, 12kV, üç fazlı AC 50Hz iç mekan anahtarlama donanımına uygulanabilir ve endüstriyel ve maden işletmesi trafo merkezi ekipmanları için koruma ve kontrol üniteleri olarak hizmet verebilir.Yaylı çalışma mekanizmaları için modüler ve bağımsız çerçeve tasarımı ile VS1-Serisi devre kesiciler, KYN28-12(24) orta set ve sabit şalt ile çalışabilir.Bu devre kesiciler, hem sabit kuruluma hem de el arabası ünitesi olarak kamyon ile montaja tabidir.
VS1 serisi devre kesici, kurulum, bakım, test ve çalıştırma için uygun olan modüler bir mekanizmayı benimser.Geleneksel devre kesicilerle karşılaştırıldığında.Daha yüksek operasyonel stabiliteye, daha yüksek güvenliğe ve daha uzun hizmet ömrüne sahiptir.Ürünler, elektrik gücü, enerji, petrokimya, metalurji, imalat, ulaşım, inşaat, çevre koruma ve diğer endüstriler gibi 12kV ve 24kV güç iletim ve dağıtım sistemlerinde müşterilerin uygulamalarını karşılayabilir.
Teknik parametreler
| Hayır. | öğe | Birim | Parametre | ||||||
| 1 | anma gerilimi | KV | 12 | ||||||
| 2 | Orantılı frekans | Hz. | 50/60 | ||||||
| 3 |
Anma yalıtım seviyesi |
1dk güç frekansı dayanım gerilimi (rm s) |
KV |
42(fazdan faza, fazdan toprağa) 48 (izolasyon mesafesi boyunca) |
|||||
| Aydınlatma darbe dayanım gerilimi (tepe noktası) |
75(fazdan faza, fazdan toprağa) 85 (izolasyon mesafesi boyunca) |
||||||||
|
4 |
Anma akımı |
bir |
630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000 | ||||||
| 2000 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | Anma kısa devre kesme akımı |
KA |
20 | 25 | 31.5 | 40 | |||
| 6 | Anma kısa süreli dayanma akımı | 20 | 25 | 31.5 | 40 | ||||
| 7 | Anma kısa devre işaretleme akımı | 50 | 63 | 80 | 100 | ||||
| 8 | Anma tepe dayanma akımı | 50 | 63 | 80 | 100 | ||||
| 9 | Anma kısa devre süresi | s | 4 | ||||||
| 10 | Nominal çalışma sırası | O-0.3sO/C-180s-O/C | |||||||
| 11 | Anma kısa devre akımının kesme süreleri | Zamanlar | 30/20 kez (40KA) | ||||||
| 12 | mekanik dayanıklılık | Operasyonlar | 20000 | ||||||
| 13 | Anma tek kapasitör bankası kesme akımı |
bir |
630 | ||||||
| 14 | Anma arka arkaya kapasitör bankası kesme akımı | 400 | |||||||
| 15 | Çift toprak arıza kesme akımı | 27.4 | |||||||
| 16 | İzin verilen maksimum temas erozyonu |
mm |
3 | ||||||
| 17 | Açık kontaklar arasındaki boşluk | 10±1 | |||||||
| 18 | Aşırı vuruş | 3.5±0.5 | |||||||
| 19 | 3 fazlı açma ve kapamanın eşzamanlı olmaması |
Hanım
|
≤2 | ||||||
| 20 | Kontağın kapanmasının geri dönme süresi | ≤2 | |||||||
| 21 | Ortalama kırılma hızı (anında kırılma 6mm) |
Hanım
|
1,1±0,2 | ||||||
| 22 | Ortalama yapım hızı | 0,8±0,2 | |||||||
| 23 | zaman kazanmak |
Hanım
|
≤100 | ||||||
| 24 | Mola zamanı | ≤50 | |||||||
|
25 |
Her fazın ana devresinin direnci |
μ Ω |
630A | ≤50 | |||||
| 1250A | ≤45 | ||||||||
| 1600A~2000A | ≤35 | ||||||||
| ≥2500A | ≤25 | ||||||||
| 26 | Kontak kırılma sıçrama genliği | mm | ≤2 | ||||||
|
27 |
Nominal çalışma voltajı | Nominal çalışma gerilimi(V)AC/DC |
V |
24* | 110 | 220 | |||
| Normal çalışma voltajının kapsamı | Açılış: %65-%120 anma gerilimi, gerilimin %30 anma geriliminden düşük olması durumunda açma işlemine izin verilmez. | ||||||||
| 28 | Enerji depolama motorunun anma gerilimi | V | AC110/220, DC110/220 | ||||||
| 29 | Enerji depolama süresi | S | ≤15 | ||||||
