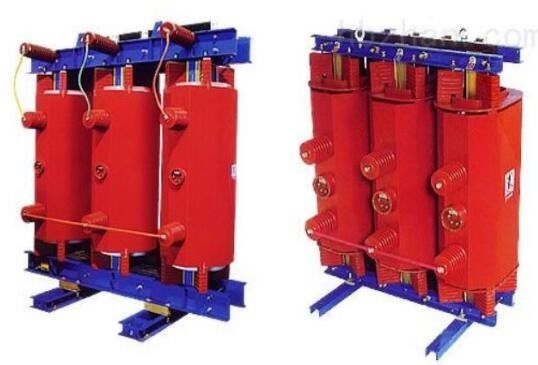

SCB kuru tip güç trafosu ISO IEC GB 10 / 0.4KV 30-1600KVA
ürün tanıtımı
Düşük kayıp, düşük kısmi deşarj, düşük gürültü, güçlü ısı yayma kapasitesi
Cebri hava soğutma altında% 150 nominal yük çalışması;
İyi nem geçirmezlik performansı,% 100 nem altında normal çalışma;
Güvenli, alev geciktirici, yangına dayanıklı, kirlilik içermez ve doğrudan yük merkezine kurulabilir;
Bakım gerektirmez, kurulumu kolay ve düşük genel işletme maliyeti.
Ürün Standartları
GB1094.1-2013
GB1094.2-2013
GB1094.3-2003
GB1094.5-2008
GB / T1094.10-2003
GB / T25446-2010
Performans özellikleri
45 ° tam eğik basamaklı dikiş göbeği
Demir çekirdek, yüksek manyetik geçirgenliğe ve iyi tane oryantasyonuna sahip ithal soğuk haddelenmiş silikon çelik levhalardan yapılmıştır, 45o tam eğik kademeli eklemler, özel kare tüp çekme plakası yapısı ve çekirdek kolon yalıtım bandı ile bağlanmıştır;yüzey nemi önlemek için özel reçine ile kaplanmıştır. Pas, yüksüz kaybı, yüksüz akımı ve demir çekirdek gürültüsünü etkili bir şekilde azaltır.
Çok katmanlı segmentli silindirik yüksek gerilim bobini
Yüksek gerilim sargı iletkeni, F sınıfı yalıtımlı bakır telle, takviye dolgu olarak uzun ve kısa kesilmiş cam elyaf şilte ile sarılır ve vakumda (1-3 mbar) epoksi reçine karışımı ile dökülür.Kısmi deşarj olgusunun oluşumunu etkili bir şekilde bastırın ve kısmi deşarj miktarı 5PC'yi geçmez.
Boyuna hava yolu folyo yapısı alçak gerilim bobini
Alçak gerilim bobini, kaliteli folyo iletkenler, argon ark kaynağı ve yüksek kaynak doğruluğu ile otomatik bir folyo sarma makinesine sarılır;prepreg DMD ara katman izolasyonu olarak kullanılır, iç ve dış kısımlar prepreg cam bezi ile izole edilir ve üst ve alt uçlar epoksi reçine Kalıp ile kapatılır ve daha sonra
İyi nem geçirmezlik performansı ile bir bütün olarak katılaşmak için kürleme fırınına girin;
Sağlam ve güzel koruyucu kabuk
IP20, çapı 12 mm'den büyük olan katıların girmesini önleyebilir ve kazara darbelere karşı koyabilir;IP23, sadece IP20 işlevine sahip olmakla kalmaz, aynı zamanda düşeye 60o açı içinde su damlacıklarının içeri akışını da önler.Dış mekanda kurulum ve kullanıma uygundur;özelleştirilebilir.
Mükemmel sıcaklık koruma kontrol cihazı
Aşırı ısınma koruma cihazı, esas olarak transformatörün sıcaklık algılamasını ve kontrolünü, düşük voltaj bobini içine yerleştirilmiş PT termistörü aracılığıyla gerçekleştirir.Transformatör çalışması sırasında üç fazlı sargı sıcaklık değerinin devre göstergesi
