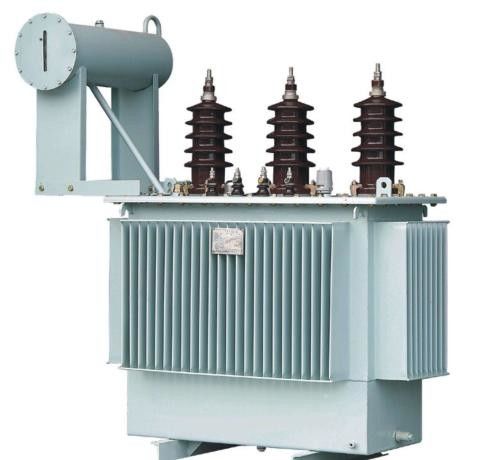

ISO IEC GB 10KV / 0.4KV 800KVA 3 Fazlı Güç Trafosu

ISO IEC GB 10KV / 0.4KV 800KVA 3 Fazlı Güç Trafosu
ISO IEC GB 10KV / 0.4KV 800KVA 3 Fazlı Güç Trafosu

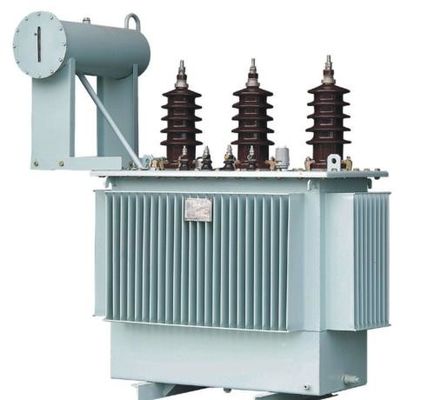

Büyük resim :  ISO IEC GB 10KV / 0.4KV 800KVA 3 Fazlı Güç Trafosu

Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: Knkong
Sertifika: ISO IEC CB
Model numarası: S11
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1
Fiyat: USD 1000-3000
Ambalaj bilgileri: Standart Ihracat Ambalaj
Teslim süresi: 15 gün
Ödeme koşulları: L / C, T / T
Yetenek temini: Ayda 100 birim
İletişim

ISO IEC GB 10KV / 0.4KV 800KVA 3 Fazlı Güç Trafosu

Açıklama
Değerlendirme Gerilimi: 10KV / 0.4KV Derecelendirme Kapasitesi: 30-1600KVA
Derecelendirme sıklığı: 50 / 60Hz Standartlar: ISO IEC GB
Malzeme: Bakır / Alüminyum fabrikada: KNKONG
Vurgulamak:

800KVA 3 Fazlı Güç Trafosu

,

10KV / 0.4KV 3 Fazlı Güç Trafosu

,

üç fazlı güç trafosu

10 / 0.4KV 3-fazlı yağlı tip güç trafosu 30-2500KVA ISO IEC GB

ürün tanıtımı

Yağa batırılmış transformatör, endüstriyel ve maden işletmelerinin ve sivil binaların güç kaynağı ve dağıtım sistemindeki önemli ekipman parçalarından biridir.10 (6) kV veya 35kV şebeke gerilimini kullanıcı tarafından kullanılan 230 / 400V veri yolu gerilimine düşürür.Bu tür ürünler AC 50 (60) Hz, üç fazlı maksimum anma kapasitesi 2500kVA (tek fazlı maksimum anma kapasitesi 833kVA, tek fazlı transformatör genellikle tavsiye edilmez) için uygundur, iç mekanlarda (dış mekanlarda) kullanılabilir. kapasite 315kVA ve altı Direk üzerine monte edilebilir, ortam sıcaklığı 40 ℃'den yüksek, -25 ℃'den düşük, günlük en yüksek ortalama sıcaklık 30 ℃, en yüksek yıllık ortalama sıcaklık 20 ℃, bağıl nem % 90'ı (ortam sıcaklığı 25 ℃), rakımı 1000 m'yi geçmez.Yukarıdaki kullanım koşullarıyla tutarsızsa, GB6450-86'nın ilgili hükümlerine uygun olarak uygun kota ayarlamaları yapılmalıdır.



Özellikleri
1. Transformatör demir çekirdeği, yüksüz kaybı ve yüksüz akımı büyük ölçüde azaltır ve demir çekirdek, demir çekirdeğin sıkılığını sağlamak ve gürültüyü azaltmak için bağlanır.
2. Yüksek ve alçak gerilim sargıları oksijensiz bakırdan yapılmıştır ve 500 kVA ve altındaki alçak gerilim sargıları çift katmanlı silindirik bir yapıya sahiptir.630kVA ve üstü çift sarmal veya dört sarmal yapıya sahiptir ve yüksek voltaj sargısı çok katmanlı silindirik yapıya sahiptir.
3. Transformatör bağlantı grubu, harmoniklerin elektrik şebekesi üzerindeki etkisini azaltmak ve güç kaynağının kalitesini iyileştirmek için Dyn11'i kullanır.
4. Transformatör, hizmet ömrünü uzatan, göbeğe asılması gerekmeyen ve bakım gerektirmeyen tamamen sızdırmaz bir yapıdır.
5. Ölçülen gürültü değeri standarttan düşük.
Bu transformatör serisi normal bir şekilde nakledildikten sonra ilgili parçalar çekirdek kontrolü yapılmadan kurulabilir ve kabul testi yapılarak kalifiye edildikten sonra devreye alınabilir.



Ürün Standartları

GB1094.1-2013
GB1094.2-2013
GB1094.3-2003
GB1094.5-2008
GB / T1094.10-2003
GB / T25446-2010



Performans özellikleri
a.Yağa batırılmış transformatörlerin alçak gerilim sargıları, küçük kapasiteli bakır teller haricinde, genellikle şaftın etrafında bakır folyo bulunan silindirik bir yapıya sahiptir;yüksek voltaj sargısı, sargının amper dönüş dağılımını dengelemek ve sızıntıya neden olmak için çok katmanlı silindirik bir yapı kullanır.Küçük, yüksek mekanik dayanım, güçlü kısa devre direnci.
b.Demir çekirdek ve sarım, sabitleme önlemleri ile birlikte benimsenir.Cihazın yüksekliği ve alçak gerilim kablosu gibi sabitleme parçaları, kendinden kilitli kilit somunları ile donatılmıştır ve askıda olmayan yapı, nakliye şokuna dayanacak şekilde benimsenmiştir.
c.Bobin ve demir çekirdek vakumla kurutulur ve trafo yağı, trafo içindeki nemi en aza indirmek için vakumla filtrelenir ve yağlanır.
d.Yağ deposu, sıcaklık değişimlerinin neden olduğu yağın hacim değişimini telafi etmek için bir solunum fonksiyonuna sahip oluklu levhayı kullanır, bu nedenle bu ürün, transformatörün yüksekliğini açıkça azaltan bir yağ koruyucusuna sahip değildir.
e.Oluklu sac yağ koruyucunun yerini aldığı için, transformatör yağı dış dünyadan izole edilerek oksijen ve nem girişini etkin bir şekilde engelleyerek yalıtım performansında düşüşe neden olur.
f.Yukarıdaki beş performans noktasına göre, yağa batırılmış transformatörün normal çalışma sırasında değiştirilmesine gerek kalmaması sağlanır, bu da transformatörün bakım maliyetini büyük ölçüde azaltır ve transformatörün hizmet ömrünü uzatır.



10KV S11 Yağ Trafosu ana teknik verileri

Değerlendirilmiş kapasite
(KVA)		 Yüksek
Voltaj
(KV)		 Dokunulduğunda
Aralık		 Düşük
Voltaj
(KV)		 Sıklık
(Hz)		 Bağ
Sembol		 Yüksüz kayıp
(W)		 yük kaybı
(W)		 Yüksüz Akım
(%)		 Gürültü seviyesi
(dB)		 Kısa devre
iç direnç (%)		 Ölçer
A x B
(mm x mm)		 Boyutlar
L * G * Y (mm)		 Ağırlık (kg)
30 6
6.3
6.6
10
10.5
11		 ±% 5
± 2X 2.% 5		 0.4 50
  1. yn11
  2. Y, ynO
 100 630 2.3 44 4 400 770X545X890 260
50 130 910 2.0 44 400 790X560X920 320
80 180 1310 1.9 48 400 850X635X980 420
100 200 1580 1.8 48 550 865X685X990 470
160 280 2310 1.6 49 550 1120X740X1050 610
200 340 2730 1.5 51 550 1235X825X1080 750
250 400 3200 1.4 51 550 1275X860X1100 850
315 480 3830 1.4 53 550 1300X870X1170 960
400 570 4520 1.3 53 660 1395X960X1190 1160
500 680 5410 1.2 54 660 1530X1080X1230 1340
630 810 6200 1.1 54 4.5 660 1660X1180X1300 1660
800 980 7500 1.0 57 820 1740X1255X1400 2100
1000 1150 10300 1.0 57 820 1780X1320X1490 2400
1250 1360 12000 0.9 59 820 1855X1345X1580 2850
1600 1640 14500 0.8 59 820 1960X1415X1700 3430



10KV-S13 / 14 Yağ Trafosu ana teknik verileri

Değerlendirilmiş kapasite
(KVA)		 Yüksek
Voltaj
(KV)		 Dokunulduğunda
Aralık		 Düşük
Voltaj
(KV)		 Sıklık
(Hz)		 Bağ
Sembol		 Yüksüz kayıp
(W)		 yük kaybı
(W)		 Yüksüz Akım
(%)		 Gürültü seviyesi
(dB)		 Kısa devre
iç direnç (%)		 Ölçer
A x B
(mm x mm)

Boyutlar

L * G * Y (mm)

 Ağırlık (kg)
S13 S14 S13 S14
30

6

6.3

6.6

10

10.5

11

±% 5

± 2X% 2,5

 0.4 50 D, yn11 Y. ynO 80 80 630/600 505/480 1.4 50 4 400X40C 1005X670X960 280
50 100 100 910/870 730/695 1.2 50 400 X 40C 1005X670X990 390
80 130 130 1310/1250 1050/1000 0.97 52 400X40C 1060 X 715X1040 495
100 150 150 1580/1500 1265/1200 0.97 52 550X55C 1075X735X1060 600
125 170 170 1890/1800 1510/1440 0.84 54 550X55C 1110X750X1100 690
160 200 200 2310/2200 1850/1760 0.84 54 550X55C 1140X780X1130 780
200 240 240 2730/2600 2185/2080 0.74 56 550X55C 1210X815X1150 908
250 290 290 3200/305 2560/2440 0.64 56 550X55C 1290X885X1190 1043
315 340 340 3830/3650 3065/2920 0.64 58 550X55C 1300X880X1230 1190
400 410 410 4520/4300 3615/3440 0.54 58 660 X 66C 1410X975X1300 1430
500 480 480 5410/5150 4330/4120 0.54 60 660X66C 1465 X 980X1390 1648
630 570 570 6200 4960 0.54 60 4.5 660X66C 1560X1050X1410 2027
800 700 700 7500 6000 0.48 62 820X82C 1700X1160X1480 2500
1000 830 830 10300 8240 0.42 62 820X82C 1790X1280X1520 2700
1250 970 970 12000 9600 0.36 65 820X82C 1890X1360X1600 3280
1600 1170 1170 14500 11600 0.36 69 820X82C 1970X1430X1700

3500
