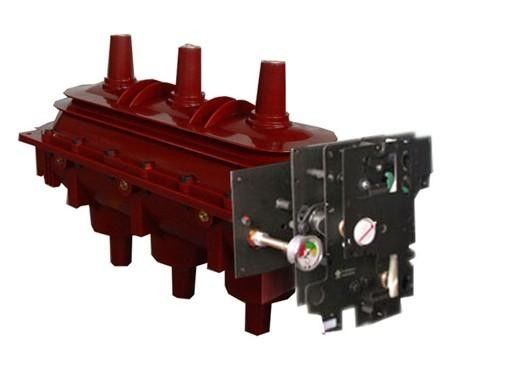

Sülfür Heksaflorür Devre Kesici GIS / RMU SF6 Vakumlu Devre Kesici

GIS / RMU için sülfür heksaflorür kırıcı SF6 ayırıcı

ürün tanıtımı

Sülfür hekzaflorür devre kesici, yalıtım ortamı ve ark söndürme ortamı olarak SF6 gazı kullanan yağsız şalt sistemidir.Yalıtım performansı ve ark söndürme özellikleri, yağlı devre kesicilere göre çok daha yüksektir.Daha yüksek fiyatı ve SF6 gazına karşı düşük direnci nedeniyle Uygulama, yönetim ve operasyonun yüksek gereksinimleri vardır, bu nedenle orta gerilimdeki (35, 10kV) uygulama yeterince geniş değildir ve esas olarak 110 kV üzerindeki voltaj seviyeleri için kullanılır.



Yapısı

Tank tipi: Kutu tipi çok yağlı devre kesicinin avantajları kullanılmaktadır.Devre kesici ve transformatör birlikte kurulur.Yapı kompakttır ve depreme dayanıklılık ve kirlilik direnci güçlüdür, ancak seri zayıftır.China LW-220 tank tipi SF6 devre kesicinin tek fazlı yapısı "Sülfür hekzaflorür devre kesici" şeklinde gösterilmektedir.Bu tip devre kesici, üç fazlı bir alt montaj tipidir.Tek faz, bir taban, bir yalıtkan porselen burç, bir akım trafosu ve tek kırıklı bir ark söndürme odası ile donatılmış bir kabuktan oluşur.Her faz, ayrı ayrı çalıştırılabilen ve elektrik kontrolü ile üç aşamada çalıştırılabilen bir hidrolik mekanizma ve bir kontrol kabini ile donatılmıştır.Devre kesici, iki yönlü uzunlamasına üflemeli ark söndürme odasına sahiptir.Açılırken, silindir ve hareketli kontak, kol kutusu transmisyon mekanizması boyunca hareket etmek için tahrik edilir.Ark söndürme odası, 6 gauge (20 ° C) anma basıncına sahip SF6 gazı ile doldurulur.
