Ürün ayrıntıları:
|
| Nominal Gerilim: | 12/24 / 36kV | Anma akımı: | 630A 1250A |
|---|---|---|---|
| Orantılı frekans: | 50Hz | Standartlar: | GB ISO |
| OEM / ODM: | E-posta ile sorgulama | fabrikada: | KNKONG |
| Vurgulamak: | GIS SF6 MV Ring Ana Ünitesi,HXGN15 MV Ring Ana Ünitesi,SF6 RMU Elektrik Panosu |
||

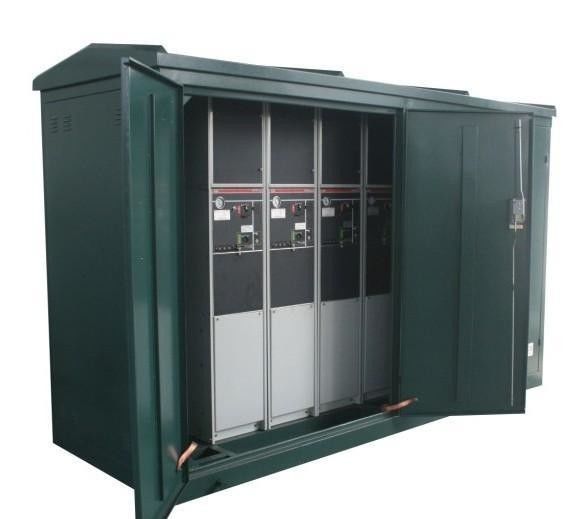

GIS SF6 modeli HXGN15 serisi Şalt 12/24 / 36KV 630A 1250A MV panosu GB ISO
ürün tanıtımı
Genel
"Halka ağ kabini" denen şey, her dağıtım kolunun bir anahtar kabini (giden anahtar kabini) ile donatıldığı ve bu anahtar kabininin barasının da halka kanalının bir parçası olduğu anlamına gelir.Diğer bir deyişle, halka ana hat, her bir çıkış kabininin baralarından oluşur.Her bir çıkış kabini "halka ağ kabini" olarak adlandırılır.Aslında, tek başına bir halka ağ kabini çıkarırsanız, "halka ağ" ın anlamını göremezsiniz.
Servis Ortamı
1. Hava sıcaklığı: -35 ℃ ~ + 40 ℃
2. Nem: Aylık ortalama nem% 95;Günlük ortalama nem% 90.
3. Rakım: ≤ 2500m
4. Görünüşe göre aşındırıcı ve yanıcı gaz, buhar vb. İle kirlenmemiş ortam havası.
5. Sık sık şiddetli sarsıntı yok
Teknik veri
| Hayır. | Öğe | Birim | Parametre | |||
| 1 | Anma gerilimi | kV | 12 | 24 | 36 | |
| 2 | Orantılı frekans | Hz | 50/60 | |||
| 3 | Anma akımı | Bir | 630 (1250 *) | |||
| 4 |
1 dak Güç frekansı dayanma gerilimi |
ıslak | kV | 38 | 50 | 70 |
| kuru | kV | 48 | 60 | 85 | ||
| 5 | Yıldırım darbe dayanım gerilimi | kV | 75 | 125/150 | 170 | |
| 6 | Anma kısa devre kesme akımı (tepe) | kA | 80 | 63 | 63 | |
| 7 | Anma aktif yük ve kapalı devre kesme akımı | Bir | 63 | 50 | 50 | |
| 8 | Anma aktarım akımı | Bir | 1700 | 1200 | 1200 | |
| 9 | Akım oluşturan anma kısa devre (tepe) | kA | 80 | 63 | 63 | |
| 10 | Anma kablosu (hat) şarj kesme akımı | Bir |
50 ve 10 50/10 |
|||
| 11 | Topraklama arızasında kablo şarjı kesme akımı | Bir | 20 | 20 | 20 | |
| 12 | Anma dayanım akımı (tepe) | kA | 80 | 63 | 63 | |
| 13 | Kısa süreli dayanım akımı (2s) | kA | 25 | 20 | 20 | |
| 14 | Mekanizma ömrü | zamanlar | 5000 | 2000 | 2000 | |
Not: Kısa devre kesilmesi için ve tepe akımı, Sigorta artı kombinasyonuna bağlıdır.
