Ürün ayrıntıları:
|
| Değerlendirme Gerilimi: | 10KV / 0.4KV | Derecelendirme Kapasitesi: | 30-1600KVA |
|---|---|---|---|
| Derecelendirme sıklığı: | 50 / 60Hz | Standartlar: | ISO IEC GB |
| Malzeme: | Bakır / Alüminyum | fabrikada: | KNKONG |
| Vurgulamak: | S13 Tam Kapalı Elektrik Güç Trafosu,1000KVA Trafo Yağlı Tip,Trafo Yağlı Tip Yüksek Gerilim |
||

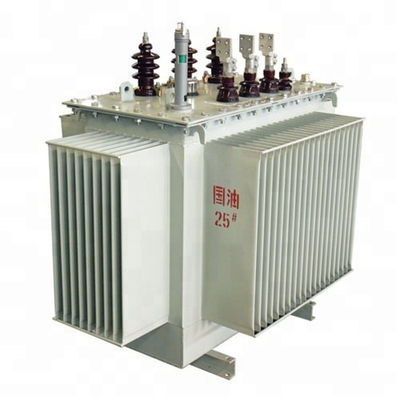

S13 Yüksek Gerilim Tam Kapalı Yağa Daldırılmış Trafo Güç Trafosu 10KV / 0.4KV 30-1600KVA 50 / 60Hz
ürün tanıtımı
Ürün Standartları
GB1094.1-2013 Güç transformatörleri için genel kurallar
GB1094.2-2013 Güç Trafosu Sıcaklık Artışı
GB1094.3-2003 Güç Transformatörlerinin İzolasyon Seviyesi ve İzolasyon Testi
GB1094.5-2008 Güç trafosu kısa devre özelliğine dayanır
GB / T1094.10-2003 Güç transformatörleri - Bölüm 10: Ses seviyelerinin belirlenmesi
GB / T25446-2010 Yağa batırılmış amorf alaşımlı çekirdek dağıtım trafosu teknik parametreler ve gereksinimler
Yapısal özellikler
Demir çekirdek:Demir çekirdeğin manyetik malzemesi amorf alaşım kullanır.Amorf alaşımın kristal bir yapıya sahip olmaması ve yumuşak bir manyetik özelliğe sahip olması nedeniyle histerezis döngüsünün alanı çok dardır, manyetizasyon
güç küçüktür, elektrik direnci yüksektir ve girdap akımı kaybı küçüktür, bu nedenle bu malzemeden yapılan transformatörün yüksüz ve yüksüz akımı kullanılır.Çok düşük.Çekirdek, aynı düzlemde dört ayrı çekirdek çerçeveden oluşur
üç fazlı beş sütunlu bir tip oluşturmak için.Tavlanmalı ve dikdörtgen kesitli bir çapraz bariyer eklemine sahip olmalıdır.
Bobin:Bakır iletkenlerle alçak gerilim sargılarının (160kVA veya altı) kullanılmasının yanı sıra, genellikle bakır folyodan yapılmış silindirik bir yapı kullanılır;yüksek gerilim sargıları, sargı amper dağılımını ve manyetik akı sızıntısını dengelemek için çok katmanlı silindirik bir yapı kullanır.Yüksek gerilim ve alçak gerilim sargıları, dikdörtgen bobinler oluşturmak için tel germe cihazlarıyla birlikte sarılır ve bobinler, sargıların mekanik mukavemetini ve kısa devreye dayanma kabiliyetini arttırmak için sıcak presleme ve şekillendirme ile katılaştırılır.
Benzin deposu:Güzel bir tam sızdırmazlık ve bakım gerektirmeyen oluklu yapıya sahiptir.Gelişmiş yağ tankı üretim teknolojisi sayesinde, sıkı bir baskıya maruz kalır ...
şirket
Sorumluluk: Üretim araştırma ve geliştirme OG ve AG anahtarı, dış ve iç VCB, güç dağıtım terminalleri (DTU, FTU).
Kuruluş yılı: 10 Haziran 2009
Kayıtlı sermaye: 102.000.000 RMB (15.000.000 ABD Doları)
Şirket Lisansı: 91410104689749184A
İmalat atölyesi alanı: 20.000 metrekare
Şirket yapısı: özel girişim
Çalışan Sayısı: 180
Kıdemli mühendis: 20-30
2019'daki yıllık satış hacmi: 200.000.000 RMB (26.000.000 ABD Doları)
10KV-S11 Yağ Trafosu main teknik verileri
| Değerlendirilmiş kapasite (KVA) |
Yüksek Voltaj (KV) |
Dokunulduğunda Aralık |
Düşük Voltaj (KV) |
Sıklık (Hz) |
Bağ Sembol |
Yüksüz kayıp (W) |
yük kaybı (W) |
Yüksüz Akım (%) |
Gürültü seviyesi (dB) |
Kısa devre iç direnç (%) |
Ölçer A x B (mm x mm) |
Boyutlar L * G * Y (mm) |
Ağırlık (kg) |
| 30 | 6 6.3 6.6 10 10.5 11 |
±% 5 ± 2X 2.% 5 |
0.4 | 50 |
|
100 | 630 | 2.3 | 44 | 4 | 400 | 770X545X890 | 260 |
| 50 | 130 | 910 | 2.0 | 44 | 400 | 790X560X920 | 320 | ||||||
| 80 | 180 | 1310 | 1.9 | 48 | 400 | 850X635X980 | 420 | ||||||
| 100 | 200 | 1580 | 1.8 | 48 | 550 | 865X685X990 | 470 | ||||||
| 160 | 280 | 2310 | 1.6 | 49 | 550 | 1120X740X1050 | 610 | ||||||
| 200 | 340 | 2730 | 1.5 | 51 | 550 | 1235X825X1080 | 750 | ||||||
| 250 | 400 | 3200 | 1.4 | 51 | 550 | 1275X860X1100 | 850 | ||||||
| 315 | 480 | 3830 | 1.4 | 53 | 550 | 1300X870X1170 | 960 | ||||||
| 400 | 570 | 4520 | 1.3 | 53 | 660 | 1395X960X1190 | 1160 | ||||||
| 500 | 680 | 5410 | 1.2 | 54 | 660 | 1530X1080X1230 | 1340 | ||||||
| 630 | 810 | 6200 | 1.1 | 54 | 4.5 | 660 | 1660X1180X1300 | 1660 | |||||
| 800 | 980 | 7500 | 1.0 | 57 | 820 | 1740X1255X1400 | 2100 | ||||||
| 1000 | 1150 | 10300 | 1.0 | 57 | 820 | 1780X1320X1490 | 2400 | ||||||
| 1250 | 1360 | 12000 | 0.9 | 59 | 820 | 1855X1345X1580 | 2850 | ||||||
| 1600 | 1640 | 14500 | 0.8 | 59 | 820 | 1960X1415X1700 | 3430 |
10KV-S13 / 14 Yağ Trafosu ana teknik verileri
| Değerlendirilmiş kapasite (KVA) |
Yüksek Voltaj (KV) |
Dokunulduğunda Aralık |
Düşük Voltaj (KV) |
Sıklık (Hz) |
Bağ Sembol |
Yüksüz kayıp (W) |
yük kaybı (W) |
Yüksüz Akım (%) |
Gürültü seviyesi (dB) |
Kısa devre iç direnç (%) |
Ölçer A x B (mm x mm) |
Boyutlar L * G * Y (mm) |
Ağırlık (kg) | ||
| S13 | S14 | S13 | S14 | ||||||||||||
| 30 |
6 6.3 6.6 10 10.5 11 |
±% 5 ± 2X% 2,5 |
0.4 | 50 | D, yn11 Y. ynO | 80 | 80 | 630/600 | 505/480 | 1.4 | 50 | 4 | 400X40C | 1005X670X960 | 280 |
| 50 | 100 | 100 | 910/870 | 730/695 | 1.2 | 50 | 400 X 40C | 1005X670X990 | 390 | ||||||
| 80 | 130 | 130 | 1310/1250 | 1050/1000 | 0.97 | 52 | 400X40C | 1060 X 715X1040 | 495 | ||||||
| 100 | 150 | 150 | 1580/1500 | 1265/1200 | 0.97 | 52 | 550X55C | 1075X735X1060 | 600 | ||||||
| 125 | 170 | 170 | 1890/1800 | 1510/1440 | 0.84 | 54 | 550X55C | 1110X750X1100 | 690 | ||||||
| 160 | 200 | 200 | 2310/2200 | 1850/1760 | 0.84 | 54 | 550X55C | 1140X780X1130 | 780 | ||||||
| 200 | 240 | 240 | 2730/2600 | 2185/2080 | 0.74 | 56 | 550X55C | 1210X815X1150 | 908 | ||||||
| 250 | 290 | 290 | 3200/305 | 2560/2440 | 0.64 | 56 | 550X55C | 1290X885X1190 | 1043 | ||||||
| 315 | 340 | 340 | 3830/3650 | 3065/2920 | 0.64 | 58 | 550X55C | 1300X880X1230 | 1190 | ||||||
| 400 | 410 | 410 | 4520/4300 | 3615/3440 | 0.54 | 58 | 660 X 66C | 1410X975X1300 | 1430 | ||||||
| 500 | 480 | 480 | 5410/5150 | 4330/4120 | 0.54 | 60 | 660X66C | 1465 X 980X1390 | 1648 | ||||||
| 630 | 570 | 570 | 6200 | 4960 | 0.54 | 60 | 4.5 | 660X66C | 1560X1050X1410 | 2027 | |||||
| 800 | 700 | 700 | 7500 | 6000 | 0.48 | 62 | 820X82C | 1700X1160X1480 | 2500 | ||||||
| 1000 | 830 | 830 | 10300 | 8240 | 0.42 | 62 | 820X82C | 1790X1280X1520 | 2700 | ||||||
| 1250 | 970 | 970 | 12000 | 9600 | 0.36 | 65 | 820X82C | 1890X1360X1600 | 3280 | ||||||
| 1600 | 1170 | 1170 | 14500 | 11600 | 0.36 | 69 | 820X82C | 1970X1430X1700 |
3500 |
||||||
