Ürün ayrıntıları:
|
| Voltaj: | 10KV / 0.4KV | Kapasite: | 30-1600KVA |
|---|---|---|---|
| Sıklık: | 50 / 60Hz | Standartlar: | ISO IEC GB |
| OEM / ODM: | E-posta ile sorgulama | Malzeme: | Bakır / Alüminyum |
| Vurgulamak: | 1600KVA Yağ Batırma Güç Trafosu,10KV 0.4KV yağa daldırılmış tip trafo,S11 Yağ Batırma Güç Trafosu |
||

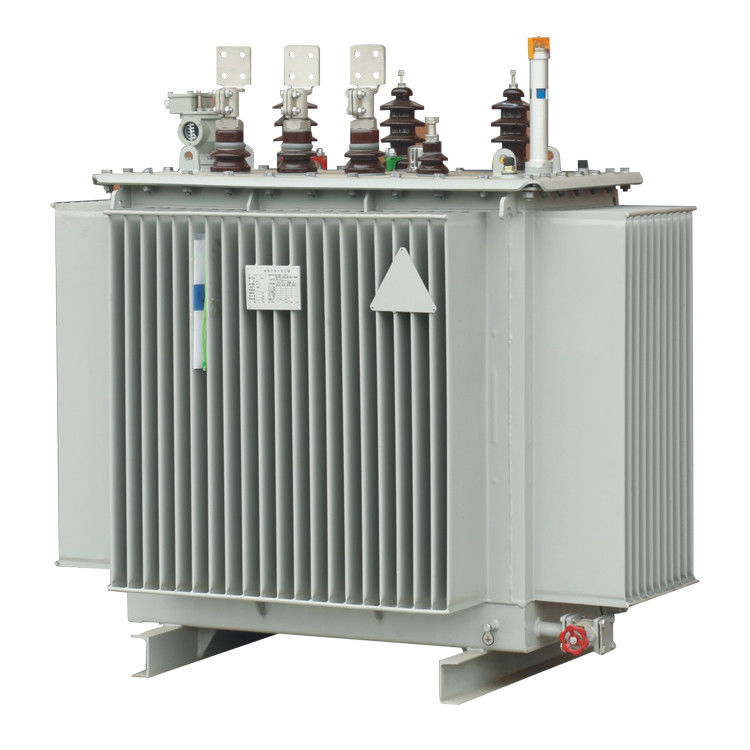

S11 / S13 / 14-M Yağlı Tip Transformatör 10KV / 0.4KV 30-1600KVA 50Hz
ürün tanıtımı
10KV-S11 Yağ Trafosu main teknik verileri
| Değerlendirilmiş kapasite (KVA) |
Yüksek Voltaj (KV) |
Dokunulduğunda Aralık |
Düşük Voltaj (KV) |
Sıklık (Hz) |
Bağ Sembol |
Yüksüz kayıp (W) |
yük kaybı (W) |
Yüksüz Akım (%) |
Gürültü seviyesi (dB) |
Kısa devre iç direnç (%) |
Ölçer A x B (mm x mm) |
Boyutlar L * G * Y (mm) |
Ağırlık (kg) |
| 30 | 6 6.3 6.6 10 10.5 11 |
±% 5 ± 2X 2.% 5 |
0.4 | 50 |
|
100 | 630 | 2.3 | 44 | 4 | 400 | 770X545X890 | 260 |
| 50 | 130 | 910 | 2.0 | 44 | 400 | 790X560X920 | 320 | ||||||
| 80 | 180 | 1310 | 1.9 | 48 | 400 | 850X635X980 | 420 | ||||||
| 100 | 200 | 1580 | 1.8 | 48 | 550 | 865X685X990 | 470 | ||||||
| 160 | 280 | 2310 | 1.6 | 49 | 550 | 1120X740X1050 | 610 | ||||||
| 200 | 340 | 2730 | 1.5 | 51 | 550 | 1235X825X1080 | 750 | ||||||
| 250 | 400 | 3200 | 1.4 | 51 | 550 | 1275X860X1100 | 850 | ||||||
| 315 | 480 | 3830 | 1.4 | 53 | 550 | 1300X870X1170 | 960 | ||||||
| 400 | 570 | 4520 | 1.3 | 53 | 660 | 1395X960X1190 | 1160 | ||||||
| 500 | 680 | 5410 | 1.2 | 54 | 660 | 1530X1080X1230 | 1340 | ||||||
| 630 | 810 | 6200 | 1.1 | 54 | 4.5 | 660 | 1660X1180X1300 | 1660 | |||||
| 800 | 980 | 7500 | 1.0 | 57 | 820 | 1740X1255X1400 | 2100 | ||||||
| 1000 | 1150 | 10300 | 1.0 | 57 | 820 | 1780X1320X1490 | 2400 | ||||||
| 1250 | 1360 | 12000 | 0.9 | 59 | 820 | 1855X1345X1580 | 2850 | ||||||
| 1600 | 1640 | 14500 | 0.8 | 59 | 820 | 1960X1415X1700 | 3430 |
10KV-S13 / 14 Yağ Trafosu ana teknik verileri
| Değerlendirilmiş kapasite (KVA) |
Yüksek Voltaj (KV) |
Dokunulduğunda Aralık |
Düşük Voltaj (KV) |
Sıklık (Hz) |
Bağ Sembol |
Yüksüz kayıp (W) |
yük kaybı (W) |
Yüksüz Akım (%) |
Gürültü seviyesi (dB) |
Kısa devre iç direnç (%) |
Ölçer A x B (mm x mm) |
Boyutlar L * G * Y (mm) |
Ağırlık (kg) | ||
| S13 | S14 | S13 | S14 | ||||||||||||
| 30 |
6 6.3 6.6 10 10.5 11 |
±% 5 ± 2X% 2,5 |
0.4 | 50 | D, yn11 Y. ynO | 80 | 80 | 630/600 | 505/480 | 1.4 | 50 | 4 | 400X40C | 1005X670X960 | 280 |
| 50 | 100 | 100 | 910/870 | 730/695 | 1.2 | 50 | 400 X 40C | 1005X670X990 | 390 | ||||||
| 80 | 130 | 130 | 1310/1250 | 1050/1000 | 0.97 | 52 | 400X40C | 1060 X 715X1040 | 495 | ||||||
| 100 | 150 | 150 | 1580/1500 | 1265/1200 | 0.97 | 52 | 550X55C | 1075X735X1060 | 600 | ||||||
| 125 | 170 | 170 | 1890/1800 | 1510/1440 | 0.84 | 54 | 550X55C | 1110X750X1100 | 690 | ||||||
| 160 | 200 | 200 | 2310/2200 | 1850/1760 | 0.84 | 54 | 550X55C | 1140X780X1130 | 780 | ||||||
| 200 | 240 | 240 | 2730/2600 | 2185/2080 | 0.74 | 56 | 550X55C | 1210X815X1150 | 908 | ||||||
| 250 | 290 | 290 | 3200/305 | 2560/2440 | 0.64 | 56 | 550X55C | 1290X885X1190 | 1043 | ||||||
| 315 | 340 | 340 | 3830/3650 | 3065/2920 | 0.64 | 58 | 550X55C | 1300X880X1230 | 1190 | ||||||
| 400 | 410 | 410 | 4520/4300 | 3615/3440 | 0.54 | 58 | 660 X 66C | 1410X975X1300 | 1430 | ||||||
| 500 | 480 | 480 | 5410/5150 | 4330/4120 | 0.54 | 60 | 660X66C | 1465 X 980X1390 | 1648 | ||||||
| 630 | 570 | 570 | 6200 | 4960 | 0.54 | 60 | 4.5 | 660X66C | 1560X1050X1410 | 2027 | |||||
| 800 | 700 | 700 | 7500 | 6000 | 0.48 | 62 | 820X82C | 1700X1160X1480 | 2500 | ||||||
| 1000 | 830 | 830 | 10300 | 8240 | 0.42 | 62 | 820X82C | 1790X1280X1520 | 2700 | ||||||
| 1250 | 970 | 970 | 12000 | 9600 | 0.36 | 65 | 820X82C | 1890X1360X1600 | 3280 | ||||||
| 1600 | 1170 | 1170 | 14500 | 11600 | 0.36 | 69 | 820X82C | 1970X1430X1700 |
3500 |
||||||
Ürün Standartları
GB1094.1-2013 Güç transformatörleri için genel kurallar
GB1094.2-2013 Güç Trafosu Sıcaklık Artışı
GB1094.3-2003 Güç Transformatörlerinin İzolasyon Seviyesi ve İzolasyon Testi
GB1094.5-2008 Güç trafosu kısa devre özelliğine dayanır
GB / T1094.10-2003 Güç transformatörleri - Bölüm 10: Ses seviyelerinin belirlenmesi
GB / T25446-2010 Yağa batırılmış amorf alaşımlı çekirdek dağıtım trafosu teknik parametreler ve gereksinimler
Koşullar
1. Normal ortam koşulları: Yükseklik 1000 m'yi geçmez;
2. En yüksek ortam sıcaklığı +40 ° C, en düşük -25 ° C;
3. Özel ortamlar için koşullar: 1000 metrenin üzerinde rakım;
4. En yüksek ortam sıcaklığı +40 ° C, en düşük -45 ° C.(Sipariş verirken ayrıntılı açıklama);
5. Kurulum yeri: aşındırıcı gaz yok, belirgin kir ortamı yok;
Not: Kararlaştırılan koşullara göre, kullanıcılara özel kullanım koşulları altında ürünler sunmak.
Yapısal özellikler
Demir çekirdek: Demir çekirdeğin manyetik malzemesi amorf alaşım kullanır.Amorf alaşımın kristal bir yapıya sahip olmaması ve yumuşak bir manyetik özelliğe sahip olması nedeniyle histerezis döngüsünün alanı çok dardır, manyetizasyon
güç küçüktür, elektrik direnci yüksektir ve girdap akımı kaybı küçüktür, bu nedenle bu malzemeden yapılan transformatörün yüksüz ve yüksüz akımı kullanılır.Çok düşük.Çekirdek, aynı düzlemde dört ayrı çekirdek çerçeveden oluşur
üç fazlı beş sütunlu bir tip oluşturmak için.Tavlanmalı ve dikdörtgen kesitli bir çapraz bariyer eklemine sahip olmalıdır.
Bobin:Bakır iletkenlerle alçak gerilim sargılarının (160kVA veya altı) kullanılmasının yanı sıra, genellikle bakır folyodan yapılmış silindirik bir yapı kullanılır;yüksek gerilim sargıları, sargı amper dağılımını ve manyetik akı sızıntısını dengelemek için çok katmanlı silindirik bir yapı kullanır.Yüksek gerilim ve alçak gerilim sargıları, dikdörtgen bobinler oluşturmak için tel germe cihazlarıyla birlikte sarılır ve bobinler, sargıların mekanik mukavemetini ve kısa devreye dayanma kabiliyetini arttırmak için sıcak presleme ve şekillendirme ile katılaştırılır.
Benzin deposu:Güzel bir tam sızdırmazlık ve bakım gerektirmeyen oluklu yapıya sahiptir.Gelişmiş yağ tankı üretim teknolojisi sayesinde, sıkı bir baskıya maruz kalır ...
