Ürün ayrıntıları:
|
| Voltaj: | 33KV | şimdiki: | 630-2000A |
|---|---|---|---|
| fabrikada: | KNKONG | Standartlar: | ISO9001: 2015, CCC, ISO9001, CE, CB, IEC60898 |
| Vurgulamak: | Gaz İzoleli Şalt IEC60898,33kv Halka Ana Ünite Paneli,SF6 Gaz İzoleli Şalt |
||
ürün tanıtımı
Genel

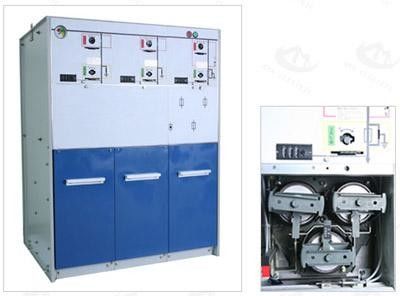

Tüm kabin için ana şalter olarak SF6 yük anahtarlı SF6 halka ağ kabini, elektrik dağıtım otomasyonu ve kompakt ayrıca genişletilebilir metal kapalı şalt sistemi için uygundur.Hem farklı uygulama durumları hem de kullanıcılar için tatmin edici teknik projeler sağlayabilen basit yapısı, esnek çalışması, güvenilir kenetlenmesi ve uygun kurulumu vb.Sensör teknolojisinin benimsenmesi ve güncel koruma rölesinin yanı sıra ileri teknoloji ve esnek montaj projesi ile HXGN15 ünite tipi SF6 halka ağ kabini, sürekli değişken bir pazarın gereksinimlerini tamamen karşılayabilir.Kendi ürettiği FLBS36 SF6 yük ayırma anahtarını alabilir;ayrıca kullanıcının talebine göre AREVA veya AREVA tarafından yapılan sabit manyetik mekanizmalı VB4 serisi vakumlu devre kesici veya ABB tarafından yapılan HD4 tipi SF6 devre kesici veya VS1- ile monte edilebilir. Kalıcı manyetik mekanizmalı 12 tip vakumlu devre kesici.Halka ana ünite içindeki ana şalter için çalışma yöntemleri manuel veya elektrik gücüyle çalıştırılabilir.Ve FTU ve RTU ile eşleştirildiğinde "Dört Kontrol" gereksinimlerini karşılayabilir.
Servis Ortamı
1. Hava sıcaklığı: -35 ℃ ~ + 40 ℃
2. Nem: Aylık ortalama nem% 95;Günlük ortalama nem% 90.
3. Rakım 2500m
4. Görünüşe göre aşındırıcı ve yanıcı gaz, buhar vb. İle kirlenmemiş ortam havası.
5. Sık sık şiddetli sarsıntı yok
Teknik veri
| Hayır. | Öğe | Birim | Parametre | |||
| 1 | Değerlendirme gerilimi | kV | 12 | 24 | 36 | |
| 2 | Derecelendirme sıklığı | Hz | 50/60 | |||
| 3 | Puanlama akımı | Bir | 630 (1250 *) | |||
| 4 |
1 dak Güç frekansı dayanma gerilimi |
ıslak | kV | 38 | 50 | 70 |
| kuru | kV | 48 | 60 | 85 | ||
| 5 | Yıldırım darbe dayanım gerilimi | kV | 75 | 125/150 | 170 | |
| 6 | Kısa devre kesme akımı (tepe) | kA | 80 | 63 | 63 | |
| 7 | Oranlama aktif yük ve kapalı devre kesme akımı | Bir | 63 | 50 | 50 | |
| 8 | Akım aktaran derece | Bir | 1700 | 1200 | 1200 | |
| 9 | Kısa devre kapama akımı (tepe noktası) | kA | 80 | 63 | 63 | |
| 10 | Değerlendirme kablosu (hat) şarj kesme akımı | Bir |
50 ve 10 50/10 |
|||
| 11 | Topraklama arızasında kablo şarjı kesme akımı | Bir | 20 | 20 | 20 | |
| 12 | Değerlendirme dayanım akımı (tepe) | kA | 80 | 63 | 63 | |
| 13 | Kısa süreli dayanım akımı (2s) | kA | 25 | 20 | 20 | |
| 14 | Mekanizma ömrü | zamanlar | 5000 | 2000 | 2000 | |
