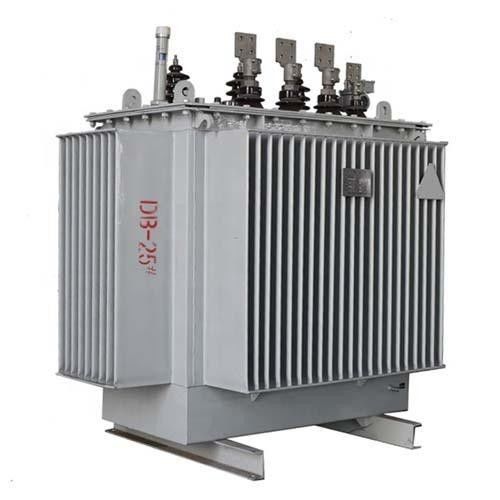

GB1094 Yağlı Tip Trafo

Ürün Standartları

GB1094.1-2013Güç transformatörleri için genel kurallar
GB1094.2-2013 Güç Trafosu Sıcaklık Artışı
GB1094.3-2003 Güç Transformatörlerinin İzolasyon Seviyesi ve İzolasyon Testi
GB1094.5-2008Güç trafosu kısa devre özelliğine dayanır
GB / T1094.10-2003 Güç transformatörleri - Bölüm 10: Ses seviyelerinin belirlenmesi
GB / T25446-2010Yağ daldırılmış amorf alaşımlı çekirdek dağıtım trafosu teknik parametreleri ve gereksinimleri

Koşullar

1. Normal çevre koşulları: Yükseklik 1000 m'yi geçmez;
2. En yüksek ortam sıcaklığı +40 ° C, en düşük -25 ° C;
3. Özel ortamlar için koşullar: 1000 metrenin üzerinde rakım;
4. En yüksek ortam sıcaklığı +40 ° C, en düşük -45 ° C.(Sipariş verirken ayrıntılı açıklama);
5. Kurulum yeri: aşındırıcı gaz yok, belirgin kir ortamı yok;
Not: Kararlaştırılan koşullara göre, kullanıcılara özel kullanım koşulları altında ürünler sunmak.

Yapısal özellikler

Demir çekirdek:Demir çekirdeğin manyetik malzemesi amorf alaşım kullanır.
güç küçüktür, elektrik direnci yüksektir ve girdap akımı kaybı küçüktür, bu nedenle bu malzemeden yapılan transformatörün yüksüz ve yüksüz akımı kullanılır.Çok düşük.Çekirdek, aynı düzlemde dört ayrı çekirdek çerçeveden oluşur
üç aşamalı beş sütun tipi oluşturmak için.Tavlanmalı ve dikdörtgen kesitli bir çapraz bariyer eklemine sahip olmalıdır.

Bobin:Bakır iletkenlerle alçak gerilim sargılarının (160 kVA veya daha az) kullanılmasına ek olarak, genellikle bakır folyodan yapılmış silindirik bir yapı kullanılır;yüksek gerilim sargıları, sargı amper dağılımını ve manyetik akı sızıntısını dengelemek için çok katmanlı silindirik bir yapı kullanır.Yüksek gerilim ve alçak gerilim sargıları, dikdörtgen bobinler oluşturmak için tel germe cihazlarıyla birlikte sarılır ve bobinler, sargıların mekanik mukavemetini ve kısa devreye dayanma kabiliyetini arttırmak için sıcak presleme ve şekillendirme ile katılaştırılır.

Benzin deposu:Güzel bir tam sızdırmazlık ve bakım gerektirmeyen oluklu yapıya sahiptir.Gelişmiş yağ tankı üretim teknolojisi sayesinde sıkı bir baskı altındadır.
