Ürün ayrıntıları:
|
| Voltaj: | 12KV | akım: | 630A 1250A 2000A |
|---|---|---|---|
| kesme akımı: | 25KA | Tip: | Sabit tip |
| Faz aralığı: | 310mm | fabrikada: | KNKong-ELEKTRİK |
| Vurgulamak: | 24KV Vakum VCB Devre Kesici,Sabit Tip Vakum VCB Devre Kesici,310mm Faz Aralığı VCB Devre Kesici |
||

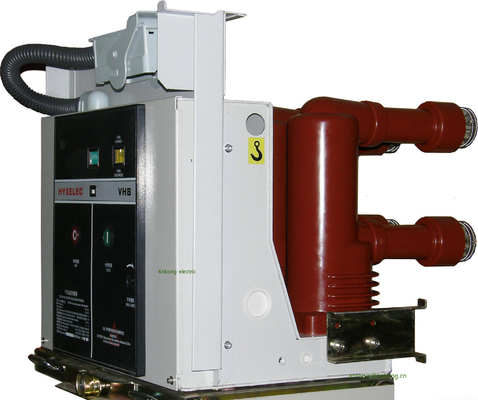

Sabit tip iç panel kullanımı 24KV vakumlu devre kesici 310mm faz aralığı
Voltaj: 12-24KV
Akım: 630-2000A
Kesme akımı: 20KA
Faz aralığı: 310mm
Ürüne Genel Bakış
Teknik parametreler
| Numara. | Kalem | Birim | Parametre | ||||||
| 1 | anma gerilimi | KV | 12 | ||||||
| 2 | Orantılı frekans | Hz. | 50/60 | ||||||
| 3 |
Anma yalıtım seviyesi |
1dk güç frekansı dayanım gerilimi (rm s) |
KV |
42(fazdan faza, fazdan toprağa) 48 (izolasyon mesafesi boyunca) |
|||||
| Aydınlatma darbe dayanım gerilimi (tepe noktası) |
75(fazdan faza, fazdan toprağa) 85 (izolasyon mesafesi boyunca) |
||||||||
|
4 |
Anma akımı |
A |
630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000 | ||||||
| 2000 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | Anma kısa devre kesme akımı |
KA |
20 | 25 | 31.5 | 40 | |||
| 6 | Anma kısa süreli dayanma akımı | 20 | 25 | 31.5 | 40 | ||||
| 7 | Anma kısa devre işaretleme akımı | 50 | 63 | 80 | 100 | ||||
| 8 | Anma tepe dayanma akımı | 50 | 63 | 80 | 100 | ||||
| 9 | Anma kısa devre süresi | s | 4 | ||||||
| 10 | Nominal çalışma sırası | O-0.3sO/C-180s-O/C | |||||||
| 11 | Anma kısa devre akımının kesme süreleri | Zamanlar | 30/20 kez (40KA) | ||||||
| 12 | mekanik dayanıklılık | Operasyonlar | 20000 | ||||||
| 13 | Anma tek kapasitör bankası kesme akımı |
A |
630 | ||||||
| 14 | Anma arka arkaya kapasitör bankası kesme akımı | 400 | |||||||
| 15 | Çift toprak arıza kesme akımı | 27.4 | |||||||
| 16 | İzin verilen maksimum temas erozyonu |
mm |
3 | ||||||
| 17 | Açık kontaklar arasındaki boşluk | 10±1 | |||||||
| 18 | aşırı vuruş | 3.5±0.5 | |||||||
| 19 | 3 fazlı açma ve kapamanın eşzamanlı olmaması |
Hanım
|
≤2 | ||||||
| 20 | Kontağın kapanmasının geri dönme süresi | ≤2 | |||||||
| 21 | Ortalama kırılma hızı (anında kırılma 6mm) |
Hanım
|
1,1±0,2 | ||||||
| 22 | Ortalama yapım hızı | 0,8±0,2 | |||||||
| 23 | zaman kazanmak |
Hanım
|
≤100 | ||||||
| 24 | Mola zamanı | ≤50 | |||||||
|
25 |
Her fazın ana devresinin direnci |
μ Ω |
630A | ≤50 | |||||
| 1250A | ≤45 | ||||||||
| 1600A~2000A | ≤35 | ||||||||
| ≥2500A | ≤25 | ||||||||
| 26 | Kontak kırılma sıçrama genliği | mm | ≤2 | ||||||
|
27 |
Nominal çalışma voltajı | Nominal çalışma gerilimi(V)AC/DC |
V |
24* | 110 | 220 | |||
| Normal çalışma voltajının kapsamı | Açma: %65-%120 anma gerilimi, gerilimin %30 anma geriliminden düşük olması durumunda açma işlemine izin verilmez. | ||||||||
| 28 | Enerji depolama motorunun anma gerilimi | V | AC110/220, DC110/220 | ||||||
| 29 | Enerji depolama süresi | S | ≤15 | ||||||
