Ürün ayrıntıları:
|
| Değerlendirme Gerilimi: | 36kV | Değerlendirme akımı: | Maksimum 1250A |
|---|---|---|---|
| Derecelendirme sıklığı: | 50 / 60Hz | Standartlar: | GB ISO IEC |
| OEM / ODM: | Lütfen CDA çizimleriniz | tip: | Tamamen yalıtılmış |
| Vurgulamak: | 1250A SF6 GIS Şalt,36KV SF6 GIS Şalt,Tam İzolasyonlu SF6 GIS Şalt |
||

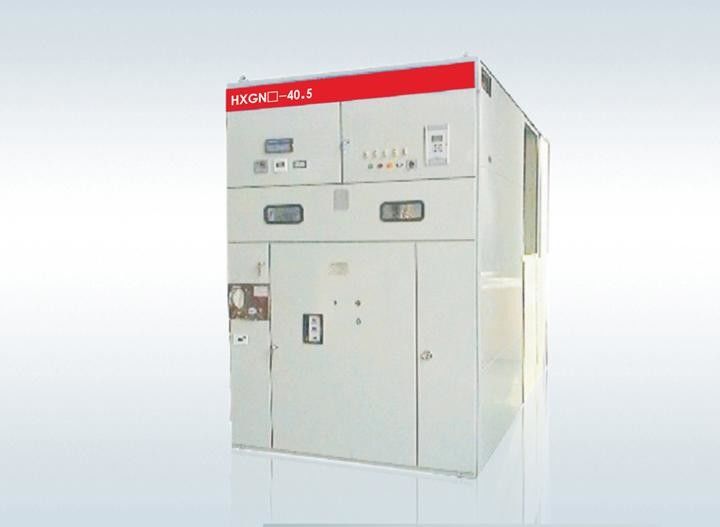

Tamamen yalıtılmış HXGN-40.5kv SF6 RMU GIS GB ISO IEC Max 1250A
GB ISO 36KV Gaz Tam İzoleli Şalt Orta Gerilim Halka Ana Ünitesi
ürün tanıtımı
Genel
Servis ortamı
Teknik veri
| Hayır. | Öğe | Birim | Parametre | |||
| 1 | Anma gerilimi | kV | 12 | 24 | 36 | |
| 2 | Orantılı frekans | Hz | 50/60 | |||
| 3 | Anma akımı | Bir | 630 (1250 *) | |||
| 4 |
1 dak Güç frekansı dayanma gerilimi |
ıslak | kV | 38 | 50 | 70 |
| kuru | kV | 48 | 60 | 85 | ||
| 5 | Yıldırım darbe dayanım gerilimi | kV | 75 | 125/150 | 170 | |
| 6 | Anma kısa devre kesme akımı (tepe) | kA | 80 | 63 | 63 | |
| 7 | Anma aktif yük ve kapalı devre kesme akımı | Bir | 63 | 50 | 50 | |
| 8 | Anma aktarım akımı | Bir | 1700 | 1200 | 1200 | |
| 9 | Akım oluşturan anma kısa devre (tepe) | kA | 80 | 63 | 63 | |
| 10 | Anma kablosu (hat) şarj kesme akımı | Bir |
50 ve 10 50/10 |
|||
| 11 | Topraklama arızasında kablo şarjı kesme akımı | Bir | 20 | 20 | 20 | |
| 12 | Anma dayanım akımı (tepe) | kA | 80 | 63 | 63 | |
| 13 | Kısa süreli dayanım akımı (2s) | kA | 25 | 20 | 20 | |
| 14 | Mekanizma ömrü | zamanlar | 5000 | 2000 | 2000 | |
Not: Kısa devre kesilmesi için ve tepe akımı, Sigorta artı kombinasyonuna bağlıdır.
