Ürün ayrıntıları:
|
| Voltaj: | 6-35kv | Nötr topraklama yöntemi: | Çeşitli topraklama yöntemleri mevcuttur |
|---|---|---|---|
| Kablolama tipi: | Üstten izolasyon ve çıplak teller 35mm² ～ 300mm² | Ana güç: | PT / CT |
| Edinme birimi: | ≤40uA | Toplama birimi: | ≤0,2VA |
| Vurgulamak: | Otomatik Güç Hattı Arıza Göstergesi,DYX-KK Güç Hattı Arıza Göstergesi,6KV Güç Hattı Arıza Göstergesi |
||

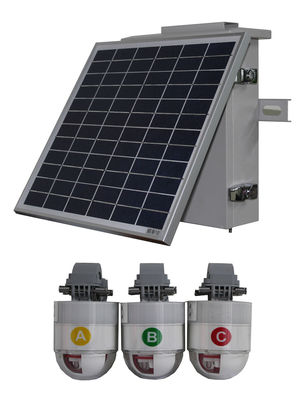

DYX-KK Tipi Otomatik 6KV Güç Hattı Arıza Göstergesi
ürün tanıtımı
Halka ağ kabini çevrimiçi izleme ekipmanı, esas olarak geleneksel halka ağ kabini ve şalt sisteminin otomasyon dönüşümü için uygundur.İki uzak (uzaktan sinyalleşme, telemetri) işlevi gerçekleştirirken, aynı anda kısa devre ve toprak arızasının konumunu tespit edip konumlandırın, elektrik kesintisi süresini ve kapsamını kısaltın.Sadece güç kaynağının güvenilirliğini artırmak için değil, aynı zamanda akıllı bir şebeke oluşturmak için vazgeçilmez bir teknoloji.
Avantajları
Sıfır dizi akım sentez algoritmasını örneklemek, geleneksel sıfır dizi trafo tasarımını iptal etmek, tek fazlı toprak arızasını belirlemek için faz sırasını tespit ederek sıfır dizi akımı sentezlemek ve kurulumun uygun olmadığı durumu etkin bir şekilde çözmek sıfır dizi transformatörü;
5A kendinden enerjili olan edinim ünitesi, birincil akım 5A'nın pilsiz tam işlevli çalışma elde etmesini ve güvenilirliği artırmasını sağlamak için düşük güçlü sistem tasarımı ile birlikte yüksek manyetik geçirgenlik malzemesi CT kullanır;
Geleneksel tek seferlik pil güç kaynağı şemasını kullanmak yerine, ekipmanın güvenilir çalışmasını garanti etmek için CT güç kaynağı, süper kapasitörler ve şarj edilemeyen lityum pillerin üç seviyeli güç mimarisi benimsenmiştir;
Akım ve toprak elektrik alan tespiti için elektronik akım trafosu, Test verilerinin büyük doğrusallığına sahiptir ve tel çapından etkilenmez, bu nedenle test doğruluğunu garanti eder;
Toplama birimi arızaları yerel ve merkezi olarak gösterir ve her aralıkta ekran panelleri kurma ihtiyacını ortadan kaldırır;
Enerji açıcı CT, dış ortamın ekipman için yeterli gücü sağladığından emin olmak için üst düzey bir kesme işlemi ile desteklenen paslanma önleyici ve korozyon önleyici malzemelerden yapılmıştır;
Hem toplama ünitesi hem de edinim ünitesi uzaktan ve kablosuz olarak kontrol edilebilir.
Teknik parametre
| Öğe | Parametre | |
|
Başvurular |
Voltaj | 6 ～ 35kV |
| Nötr topraklama yöntemi | Çeşitli topraklama yöntemleri mevcuttur | |
| Kablolama tipi | Üstten izolasyon ve çıplak teller 35mm² ～ 300mm² | |
|
Toplama ünitesi güç kaynağı |
Ana güç | PT / CT |
| Yedek güç |
Şarj edilebilir pil: Lityum demir fosfat veya kurşun asitli kolloid pil, gerekliliğe bağlıdır. Tüm donanım tasarımı her ikisi için de uyumludur. |
|
|
Alım birimi güç kaynağı |
Ana güç | Kendi kendine çalışan hat (5A tam işlevli çalışma) |
| Yedek güç | Tek kullanımlık lityum pil 3.6V, 8.5Ah | |
| Süper kapasitör pilinin süresi> 12 saat | ||
| Statik güç dağılımı | Edinme birimi | ≤40uA |
| Toplama birimi | ≤0,2VA | |
| Telemetri doğruluğu | Akım |
0 ～ 200A, ölçüm doğruluğu: ± 2A 200A ～ 600A, ölçüm doğruluğu: ±% 1 |
| Örnekleme frekansı | 4096 Hz | |
| Arıza tespiti | Tanınabilir hata tipi | Fazlar arasında kısa devre, çeşitli tek fazlı topraklama |
| Anlık arızalar ve kalıcı arızalar | ||
| Tanıma minimum tanıma süresi | 0.2 sn | |
|
Hat durumu göstergesi |
Gösterge | Parlak LED |
| Bir kesintiden sonra yanıp sönme süresi | ＞ 2000 saat | |
| Hata sıfırlama yöntemi | Zamanlanmış otomatik sıfırlama 1 ila 48 saat arasında ayarlanabilir | |
| Açılışta otomatik sıfırlama ve uzaktan manuel sıfırlama | ||
|
Yerel iletişim |
Frekans bandı | 430 ～ 480 MHz |
| Iletişim aracı | Plastik fiber optik | |
| İletişim mesafesi | ＞ 20m | |
| Mekanik özellikler | Ağırlık | ＜ 2kg |
| Koruma seviyesi | Alım ünitesi IPX7 ； Toplama ünitesi IPX5 | |
| Çalışma ortamı | Sıcaklık | -40 ℃ ～ 70 ℃% 10 ~ |
| Nem | 100% | |
| Hizmet ömrü | İşletme | ＞ 8 yıl |
| Arızasız zaman (ortalama) |
MTBF≥70000h |
|
şirket
Sorumluluk: Üretim araştırma ve geliştirme OG ve AG anahtarı, dış ve iç VCB, güç dağıtım terminalleri (DTU, FTU).
Kuruluş yılı: 10 Haziran 2009
Kayıtlı sermaye: 102.000.000 RMB (15.000.000 ABD Doları)
Şirket Lisansı: 91410104689749184A
İmalat atölyesi alanı: 20.000 metrekare
Şirket yapısı: özel girişim
Çalışan Sayısı: 180
Kıdemli mühendis: 20-30
2019'daki yıllık satış hacmi: 200.000.000 RMB (26.000.000 ABD Doları)
İlgili kişi: Ken Chan (English)
Tel: 0086 13938551009
Faks: 86-371-6021-6011
