Ürün ayrıntıları:
|
Voltaj: | 24KV | Akım: | 360A |
---|---|---|---|
Sıklık: | 50/60Hz | fabrikada: | knkong |

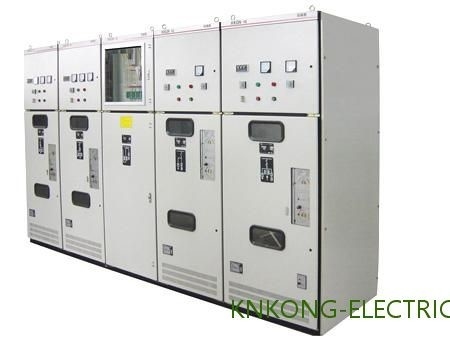

Vurgulamak: | SF6 Gaz İzoleli Şalt,24kv GIS Halka Ana Ünite,24kv sf6 izoleli şalt |
ürün tanıtımı
Genel
Servis Ortamı
1. Hava sıcaklığı: -35 ℃ ~ + 40 ℃
2. Nem: Aylık ortalama nem% 95;Günlük ortalama nem% 90.
3. Rakım 2500m
4. Görünüşe göre aşındırıcı ve yanıcı gaz, buhar vb. İle kirlenmemiş ortam havası.
5. Sık sık şiddetli sarsıntı yok
Teknik Tarih
Hayır. | Öğe | Birim | Parametre | |||
1 | Anma gerilimi | kV | 12 | 24 | 36 | |
2 | Orantılı frekans | Hz | 50/60 | |||
3 | Anma akımı | Bir | 630 (1250 *) | |||
4 |
1 dak Güç frekansı dayanma gerilimi |
ıslak | kV | 38 | 50 | 70 |
kuru | kV | 48 | 60 | 85 | ||
5 | Yıldırım darbe dayanım gerilimi | kV | 75 | 125/150 | 170 | |
6 | Anma kısa devre kesme akımı (tepe) | kA | 80 | 63 | 63 | |
7 | Anma aktif yük ve kapalı devre kesme akımı | Bir | 63 | 50 | 50 | |
8 | Anma aktarım akımı | Bir | 1700 | 1200 | 1200 | |
9 | Anma kısa devre kapama akımı (tepe) | kA | 80 | 63 | 63 | |
10 | Anma kablosu (hat) şarj kesme akımı | Bir |
50 ve 10 50/10 |
|||
11 | Topraklama arızasında kablo şarjı kesme akımı | Bir | 20 | 20 | 20 | |
12 | Anma dayanım akımı (tepe) | kA | 80 | 63 | 63 | |
13 | Kısa süreli dayanım akımı (2s) | kA | 25 | 20 | 20 | |
14 | Mekanizma ömrü | zamanlar | 5000 | 2000 | 2000 |
Not: Kısa devre kesilmesi ve tepe akımı için Sigorta artı kombinasyonuna bağlıdır
