Ürün ayrıntıları:
|
Standartlar: | IEC 62271-1, IEC 62271-200, IEC 62271- 100, IEC 62271-102. IEC 62271-1, IEC 62271-200, IEC | Voltaj: | 33KV |
---|---|---|---|
şimdiki: | 1250A | fabrikada: | KNKONG |

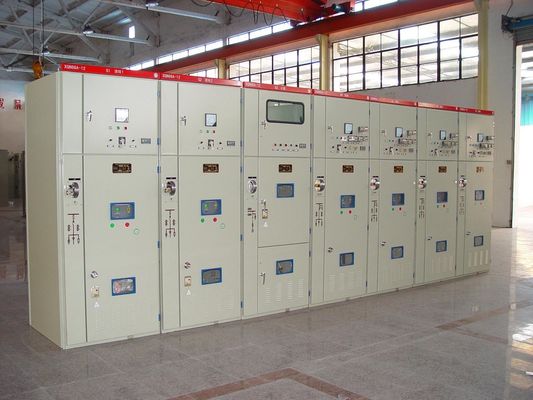

Vurgulamak: | SF6 Halka Ana Ünite Şalt,33kv Gis Şalt,IEC62271 33kv Gis Şalt |
ürün tanıtımı
Özellik
1. Metal kaplı ve tamamen kapalı yapı, girişten kir ve küçük hayvanları önleyebilir.
2. Kapı panelindeki gözlem pencerelerinden anahtar konumu ve genel durum net bir şekilde görüntülenebilir.
3. Kapı ve anahtar çalıştırma kolu, anahtar kapalıyken kapının açılmamasını ve kapı açıkken anahtarın kapatılamamasını sağlamak için mekanik olarak kilitlenir.
4. Şalt sistemi, katı yalıtım malzemesi ile birleştirilmiş vakum anahtarlarını kullanır.Bu çevre dostu teknoloji, SF6'nın yalıtım gazı olarak kullanılmasını önler.
5. Güvenilir BEŞ ÖNLEME kilidi, hatalı çalışmayı etkili bir şekilde önleyebilir.
Teknik veri
Hayır. | Öğe | Birim | Parametre | |||
1 | Anma gerilimi | kV | 12 | 24 | 36 | |
2 | Orantılı frekans | Hz | 50/60 | |||
3 | Anma akımı | Bir | 630 (1250 *) | |||
4 |
1 dak Güç frekansı dayanma gerilimi |
ıslak | kV | 38 | 50 | 70 |
kuru | kV | 48 | 60 | 85 | ||
5 | Yıldırım darbe dayanım gerilimi | kV | 75 | 125/150 | 170 | |
6 | Anma kısa devre kesme akımı (tepe) | kA | 80 | 63 | 63 | |
7 | Anma aktif yük ve kapalı devre kesme akımı | Bir | 63 | 50 | 50 | |
8 | Anma aktarım akımı | Bir | 1700 | 1200 | 1200 | |
9 | Anma kısa devre kapama akımı (tepe) | kA | 80 | 63 | 63 | |
10 | Anma kablosu (hat) şarj kesme akımı | Bir |
50 ve 10 50/10 |
|||
11 | Topraklama arızasında kablo şarjı kesme akımı | Bir | 20 | 20 | 20 | |
12 | Anma dayanım akımı (tepe) | kA | 80 | 63 | 63 | |
13 | Kısa süreli dayanım akımı (2s) | kA | 25 | 20 | 20 | |
14 | Mekanizma ömrü | zamanlar | 5000 | 2000 | 2000 |
