Ürün ayrıntıları:
|
| Derecelendirme Gerilimi: | 12KV | Derecelendirme Akımı: | 630-1250A |
|---|---|---|---|
| Derecelendirme Sıklığı: | 50/60Hz | Tip: | Yük anahtarı ünitesi |
| Standart: | IEC GB CCC | orijinal: | Çin |
| Vurgulamak: | 12KV SF6 Gaz İzoleli Hücre,Yük Anahtarı Gaz İzoleli Hücre,FTU Gaz İzoleli Şalt |
||

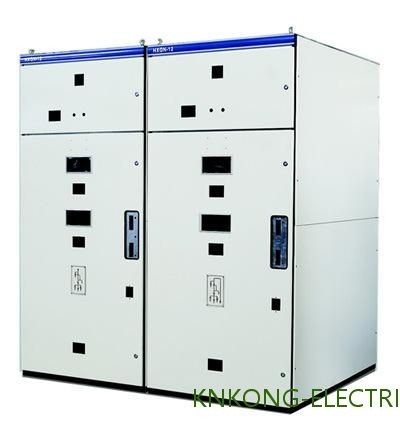

12KV SF6, yük anahtarı gaz yalıtımlı tip şalt cihazı HXGN15 ile
Voltaj: 12-33KV
Akım: maksimum 1250A
Tip: SF6 tamamen yalıtılmış
Modeli: HXGEN15
Genel
Teknik veri
| Numara. | Kalem | Birim | Parametre | |||
| 1 | anma gerilimi | kV | 12 | 24 | 36 | |
| 2 | Orantılı frekans | Hz. | 50/60 | |||
| 3 | Anma akımı | A | 630(1250*) | |||
| 4 |
1dk Güç frekansı dayanma gerilimi |
ıslak | kV | 38 | 50 | 70 |
| kuru | kV | 48 | 60 | 85 | ||
| 5 | Yıldırım darbe dayanım gerilimi | kV | 75 | 125/150 | 170 | |
| 6 | Anma kısa devre kesme akımı (tepe) | kA | 80 | 63 | 63 | |
| 7 | Anma aktif yük ve kapalı devre kesme akımı | A | 63 | 50 | 50 | |
| 8 | Anma aktarım akımı | A | 1700 | 1200 | 1200 | |
| 9 | Akım yapan anma kısa devre (tepe) | kA | 80 | 63 | 63 | |
| 10 | Nominal kablo (hat) şarj kesme akımı | A |
50 ve 10 50/10 |
|||
| 11 | Topraklama hatasında kablo şarj kesme akımı | A | 20 | 20 | 20 | |
| 12 | Anma dayanma akımı (tepe) | kA | 80 | 63 | 63 | |
| 13 | Kısa süreli dayanım akımı (2s) | kA | 25 | 20 | 20 | |
| 14 | Mekanizma ömrü | zamanlar | 5000 | 2000 | 2000 | |
İsteğe bağlı bileşenler:
Elektrikle çalışan-AC 220/110V;DC 24/48/110/220V
Yardımcı kontak 5 NO 5 NK
Tam set sigorta
FTU iletişim arayüzü
