Ürün ayrıntıları:
|
| Derecelendirme Gerilimi: | 12/24/36KV | Derecelendirme Akımı: | 630A 1250A |
|---|---|---|---|
| Derecelendirme sıklığı: | 50Hz | standartlar: | GB ISO |
| OEM/ODM: | Mevcut | ||
| Vurgulamak: | Orta Gerilim Gaz İzoleli Şalt,36KV Orta Gerilim Gaz İzoleli Şalt,HXGN15 mv gis şalt |
||

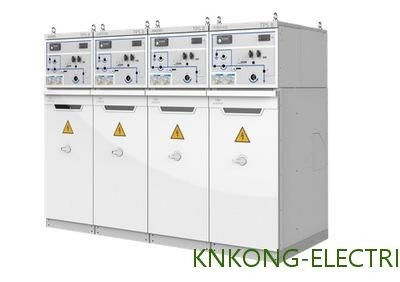

Gaz Yalıtımlı SF6 Hücre HXGN15 serisi Swg 12/24/36KV 630A 1250A OG anahtar paneli GB ISO
ürün tanıtımı
Genel
Ana şalter olarak SF6 yük şalterli HXGN15 serisi ünite tipi SF6 halka ağ kabini, tüm kabin için elektrik dağıtım otomasyonu ve kompakt ayrıca genişletilebilir metal kapama şalteri için uygundur.Hem farklı uygulama durumları hem de kullanıcılar için tatmin edici teknik projeler sağlayabilen basit yapısı, esnek çalışması, güvenilir kilitleme ve uygun kurulum vb.Sensör teknolojisinin benimsenmesi ve güncel koruma rölesinin yanı sıra ileri teknoloji ve esnek montaj projesi ile HXGN15 ünite tipi SF6 halka ağ kabini, sürekli değişken bir pazarın gereksinimlerini tamamen karşılayabilir.Kendi kendine üretilen FLBS36 SF6 yük kesme şalterini alabilir;ayrıca kullanıcının talebine göre, AREVA tarafından yapılan kalıcı bir manyetik mekanizmaya sahip uluslararası üst düzey VB4 serisi vakumlu devre kesici veya AREVA tarafından yapılan HD4 tipi SF6 devre kesici veya ABB tarafından üretilen HD4 tipi SF6 devre kesici veya bizim VS1- ile monte edilebilir. Kalıcı manyetik mekanizmalı 12 tip vakumlu devre kesici.Halka ana ünitesinin içindeki ana şalter için çalışma yöntemleri, manuel veya elektrik gücüyle çalıştırılabilir.Ve FTU ve RTU ile eşleştirildiğinde “Dört Kontrol” gereksinimini karşılayabilir.
Özellik
1. Metal kaplı ve tamamen kapalı yapı, kir ve küçük hayvanları girişten koruyabilir.
2. Kapı panelindeki gözlem pencereleri sayesinde anahtarın konumu ve genel durumu net bir şekilde görüntülenebilir.
3. Kapı ve anahtar çalıştırma kolu, anahtar kapalıyken kapının açılamamasını ve kapı açıkken anahtarın kapatılmamasını sağlamak için mekanik olarak kilitlenmiştir.
4. Şalt, katı yalıtım malzemesiyle birleştirilmiş vakum anahtarlarını kullanır.Bu çevre dostu teknoloji, SF6'nın yalıtım gazı olarak kullanılmasını önler.
5. Güvenilir BEŞ ÖNLEME kilidi, hatalı çalışmayı etkili bir şekilde önleyebilir.
Hizmet Ortamı
1. Hava sıcaklığı: -35℃~+40℃
2. Nem: Aylık ortalama nem %95;Günlük ortalama nem %90.
3. Rakım: ≤ 2500m
4. Ortam havası, aşındırıcı ve yanıcı gaz, buhar vb. ile görünüşte kirlenmemiş.
5. Sık sık şiddetli sarsıntı yok
Teknik veri
| Numara. | Kalem | Birim | Parametre | |||
| 1 | anma gerilimi | kV | 12 | 24 | 36 | |
| 2 | Orantılı frekans | Hz. | 50/60 | |||
| 3 | Anma akımı | A | 630(1250*) | |||
| 4 |
1dk Güç frekansı dayanma gerilimi |
ıslak | kV | 38 | 50 | 70 |
| kuru | kV | 48 | 60 | 85 | ||
| 5 | Yıldırım darbe dayanım gerilimi | kV | 75 | 125/150 | 170 | |
| 6 | Anma kısa devre kesme akımı (tepe noktası) | kA | 80 | 63 | 63 | |
| 7 | Anma aktif yük ve kapalı devre kesme akımı | A | 63 | 50 | 50 | |
| 8 | Anma aktarım akımı | A | 1700 | 1200 | 1200 | |
| 9 | Akım yapan anma kısa devre (tepe) | kA | 80 | 63 | 63 | |
| 10 | Nominal kablo (hat) şarj kesme akımı | A |
50 ve 10 50/10 |
|||
| 11 | Topraklama hatasında kablo şarj kesme akımı | A | 20 | 20 | 20 | |
| 12 | Anma dayanma akımı (tepe) | kA | 80 | 63 | 63 | |
| 13 | Kısa süreli dayanım akımı (2s) | kA | 25 | 20 | 20 | |
| 14 | mekanizma ömrü | zamanlar | 5000 | 2000 | 2000 | |
Not: Kısa devre kesme ve tepe akımı için Sigorta artı kombinasyonuna bağlıdır.
