Ürün ayrıntıları:
|
| Voltaj: | 12KV | Akım: | 630-1250A |
|---|---|---|---|
| Sıklık: | 50/60Hz | orijinal: | Çin |
| OEM/ODM: | Lütfen CDA çizimlerinizi | Tip: | metal kaplı SF6 gaz yalıtımı |
| Vurgulamak: | Metal Clad SF6 Gaz İzoleli Hücre,Gaz İzoleli Hücre 1250A,SF6 Gaz İzoleli Hücre |
||

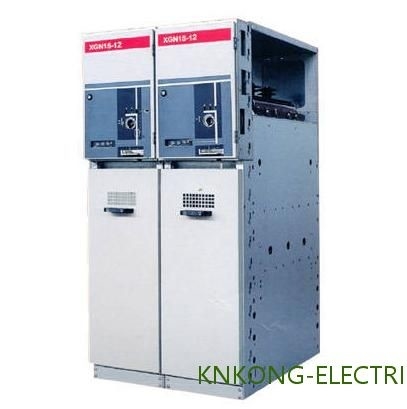

HXGN15-12KV 630-1250A SF6 gaz yalıtım paneli
Voltaj: 12KV
Akım: 630-1250A
Frekans: 50/60Hz
Tip: metal kaplı SF6 gaz yalıtımı
Genel
Hizmet ortamı
Teknik veri
| Numara. | Kalem | Birim | Parametre | |||
| 1 | anma gerilimi | kV | 12 | 24 | 36 | |
| 2 | Orantılı frekans | Hz. | 50/60 | |||
| 3 | Anma akımı | A | 630(1250*) | |||
| 4 |
1dk Güç frekansı dayanma gerilimi |
ıslak | kV | 38 | 50 | 70 |
| kuru | kV | 48 | 60 | 85 | ||
| 5 | Yıldırım darbe dayanım gerilimi | kV | 75 | 125/150 | 170 | |
| 6 | Anma kısa devre kesme akımı (tepe) | kA | 80 | 63 | 63 | |
| 7 | Anma aktif yük ve kapalı devre kesme akımı | A | 63 | 50 | 50 | |
| 8 | Anma aktarım akımı | A | 1700 | 1200 | 1200 | |
| 9 | Akım yapan anma kısa devre (tepe) | kA | 80 | 63 | 63 | |
| 10 | Nominal kablo (hat) şarj kesme akımı | A |
50 ve 10 50/10 |
|||
| 11 | Topraklama hatasında kablo şarj kesme akımı | A | 20 | 20 | 20 | |
| 12 | Anma dayanma akımı (tepe) | kA | 80 | 63 | 63 | |
| 13 | Kısa süreli dayanım akımı (2s) | kA | 25 | 20 | 20 | |
| 14 | Mekanizma ömrü | zamanlar | 5000 | 2000 | 2000 | |
