Ürün ayrıntıları:
|
| Çalışma Gerilimi: | normal 12KV | Çalışan Akım: | maksimum 2000A |
|---|---|---|---|
| Kesme akımı: | 20-25KA | Tip: | Sabit |
| Standart: | GB,IEC,ISO | fabrikada: | KNKong-ELEKTRİK |
| Vurgulamak: | 20KA Ayırma Hücresi Devre Kesici,Dahili Hücre Devre Kesicisi,Sabit Tip Hücre Devre Kesicisi |
||

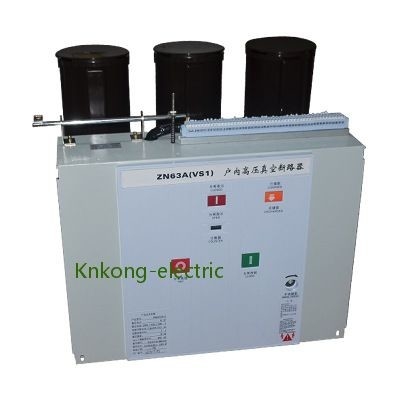

20KA Vakumlu devre kesici sabit tip VS1 serisi kullanan kapalı tip şalt
Voltaj: normal 12KV
Akım: maksimum 2000A
Kesme akımı: 20KA
Tip: Sabit
Faz aralığı: 205
Ürüne Genel Bakış
VS1 vakumlu devre kesici 12kV, 24KV üç fazlı AC 50/60Hz iç mekan şalt sisteminde kullanılır ve endüstriyel ve maden işletmelerinin ve trafo merkezi ekipmanlarının korunması ve kontrolü için kullanılabilir.VS1 serisi devre kesicinin yay işletim mekanizması, KYN28-12 (24) merkezi ve sabit şalter kabinlerine monte edilmiş modüler bağımsız bir çerçeve tasarımıdır.VS1 devre kesici sabit olarak monte edilebilir veya bir araba ile birlikte kullanılabilir.
VS1-Serisi devre kesiciler Sınıf M2.c2 ve E2 modelidir
VS1 serisi devre kesiciler bakım gerektirmez ve sık sık çalıştırılabilir.Geleneksel devre kesici ürünleriyle karşılaştırıldığında, VS1 devre kesicinin mekanik dayanıklılığı 10.000 ops'tan 20.000 ops'a yükseltilmiştir, bu büyük bir gelişmedir.Kapasitif akım kesintisinin tip testi, çok düşük bir yeniden ark olasılığı gösterir.VS1, uzun bir elektrik ömrüne ve ücretsiz bakıma sahiptir.
Teknik parametreler
| Numara. | Kalem | Birim | Parametre | ||||||
| 1 | anma gerilimi | KV | 12 | ||||||
| 2 | Orantılı frekans | Hz. | 50/60 | ||||||
| 3 |
Anma yalıtım seviyesi |
1dk güç frekansı dayanım gerilimi (rm s) |
KV |
42(fazdan faza, fazdan toprağa) 48 (izolasyon mesafesi boyunca) |
|||||
| Aydınlatma darbe dayanım gerilimi (tepe noktası) |
75(fazdan faza, fazdan toprağa) 85 (izolasyon mesafesi boyunca) |
||||||||
|
4 |
Anma akımı |
A |
630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000 | ||||||
| 2000 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | Anma kısa devre kesme akımı |
KA |
20 | 25 | 31.5 | 40 | |||
| 6 | Anma kısa süreli dayanma akımı | 20 | 25 | 31.5 | 40 | ||||
| 7 | Anma kısa devre işaretleme akımı | 50 | 63 | 80 | 100 | ||||
| 8 | Anma tepe dayanma akımı | 50 | 63 | 80 | 100 | ||||
| 9 | Anma kısa devre süresi | s | 4 | ||||||
| 10 | Nominal çalışma sırası | O-0.3sO/C-180s-O/C | |||||||
| 11 | Anma kısa devre akımının kesme süreleri | Zamanlar | 30/20 kez (40KA) | ||||||
| 12 | mekanik dayanıklılık | Operasyonlar | 20000 | ||||||
| 13 | Anma tek kapasitör bankası kesme akımı |
A |
630 | ||||||
| 14 | Anma arka arkaya kapasitör bankası kesme akımı | 400 | |||||||
| 15 | Çift toprak arıza kesme akımı | 27.4 | |||||||
| 16 | İzin verilen maksimum temas erozyonu |
mm |
3 | ||||||
| 17 | Açık kontaklar arasındaki boşluk | 10±1 | |||||||
| 18 | Aşırı vuruş | 3.5±0.5 | |||||||
| 19 | 3 fazlı açma ve kapamanın eşzamanlı olmaması |
Hanım
|
≤2 | ||||||
| 20 | Kontağın kapanmasının geri dönme süresi | ≤2 | |||||||
| 21 | Ortalama kırılma hızı (anında kırılma 6mm) |
Hanım
|
1,1±0,2 | ||||||
| 22 | Ortalama yapım hızı | 0,8±0,2 | |||||||
| 23 | zaman kazanmak |
Hanım
|
≤100 | ||||||
| 24 | Mola zamanı | ≤50 | |||||||
|
25 |
Her fazın ana devresinin direnci |
μ Ω |
630A | ≤50 | |||||
| 1250A | ≤45 | ||||||||
| 1600A~2000A | ≤35 | ||||||||
| ≥2500A | ≤25 | ||||||||
| 26 | Kontak kırılma sıçrama genliği | mm | ≤2 | ||||||
|
27 |
Nominal çalışma voltajı | Nominal çalışma gerilimi(V)AC/DC |
V |
24* | 110 | 220 | |||
| Normal çalışma voltajının kapsamı | Açılış: %65-%120 anma gerilimi, gerilimin %30 anma geriliminden düşük olması durumunda açma işlemine izin verilmez. | ||||||||
| 28 | Enerji depolama motorunun anma gerilimi | V | AC110/220, DC110/220 | ||||||
| 29 | Enerji depolama süresi | S | ≤15 | ||||||
