Ürün ayrıntıları:
|
| Normal Voltaj: | 12KV | Normal Akım: | 630-2000A |
|---|---|---|---|
| kesme akımı: | 25KA | Tip: | çekilebilir |
| orijinal: | Zhengzhou, ÇİN | fabrikada: | knkong |
| Vurgulamak: | 12KV Çekmeceli VCB Devre Kesici,25KA Manyetik Kontrol VCB Devre Kesici,Kapalı Şalt Vakum Devre Kesici |
||

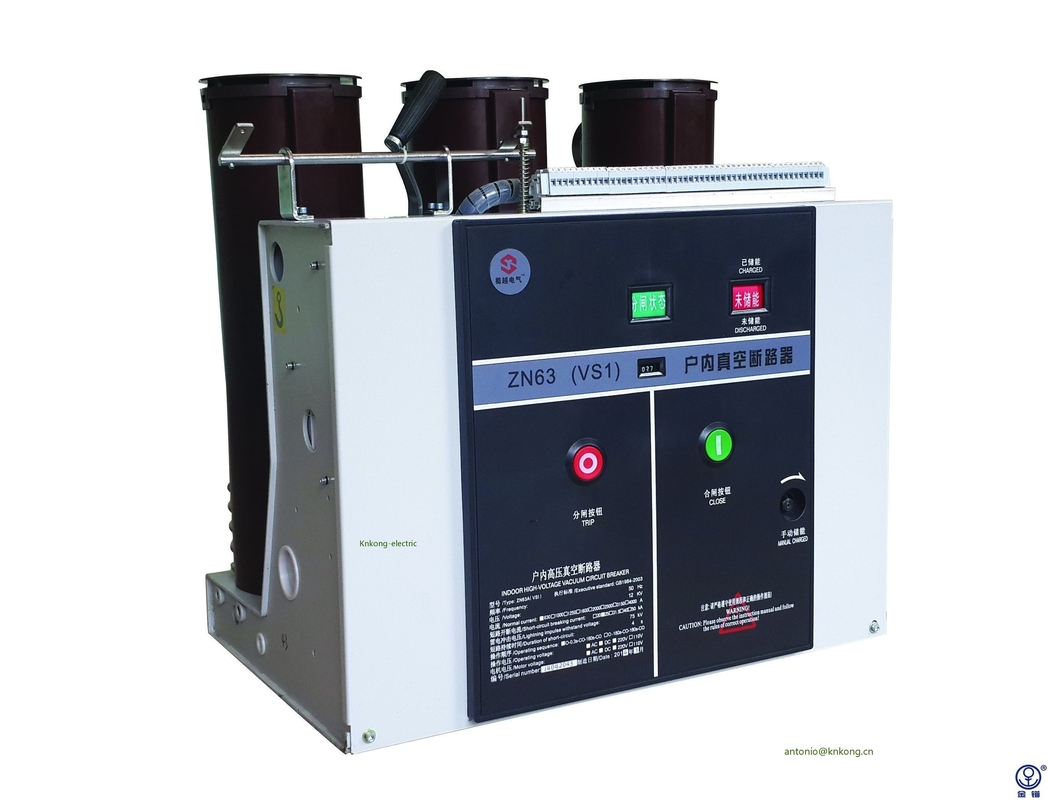

VS1-12KV çekmeceli vakum devre kesici kapalı şalt kullanımı
Voltaj: 12KV
Akım: 630-2000A
Kesme akımı: 20KA
Tür: çekilebilir
Ürüne Genel Bakış
VS1-12 vakumlu devre kesici, boş, hareketli ve statik kontaklara enerji verildiğinde ve çalışma mekanizmasının etkisi altında açıldığında, kontaklar arasında bir vakum arkı oluşacaktır.Aynı zamanda, kontakların özel yapısı nedeniyle, kontak aralığında, uygun boylamasına manyetik alan da oluşturulacaktır, bu da vakum arkını bir difüzyon tipi olarak tutacak, arkın temas yüzeyinde eşit olarak dağılmasını ve yanmasını sağlayacaktır, ve düşük bir ark voltajı koruyun.Saniyeler içinde kontağın ve kalkanın yüzeyinde birleştirilebilir veya birikebilir ve ark söndürme odası kırılmasının dielektrik gücü hızla geri yüklenir, böylece ark söndürülür ve kırılma amacına ulaşılır.Vakum devre kesici manyetik alan kontrolü Vakum arkını benimsediğinden, akımı kırmak için güçlü ve kararlı bir yeteneğe sahiptir.
Normal servis durumu
| Rakım | ≤1000m | |
| Ortam sıcaklığı | Maks. | +40℃ |
| Minimum | -15℃ | |
|
Ortam nemi: Maksimum ortalama nem |
24 saat ≤%95 | |
| 1 ay ≤90% | ||
| Maksimum su buharı basıncı | 24 saat ≤2.2kpa | |
| 1 ay ≤1.8kpa | ||
Teknik parametreler
| Numara. | Kalem | Birim | Parametre | ||||||
| 1 | anma gerilimi | KV | 12 | ||||||
| 2 | Orantılı frekans | Hz. | 50/60 | ||||||
| 3 |
Anma yalıtım seviyesi |
1dk güç frekansı dayanım gerilimi (rm s) |
KV |
42(fazdan faza, fazdan toprağa) 48 (izolasyon mesafesi boyunca) |
|||||
| Aydınlatma darbe dayanım gerilimi (tepe noktası) |
75(fazdan faza, fazdan toprağa) 85 (izolasyon mesafesi boyunca) |
||||||||
|
4 |
Anma akımı |
A |
630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000 | ||||||
| 2000 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | Anma kısa devre kesme akımı |
KA |
20 | 25 | 31.5 | 40 | |||
| 6 | Anma kısa süreli dayanma akımı | 20 | 25 | 31.5 | 40 | ||||
| 7 | Anma kısa devre işaretleme akımı | 50 | 63 | 80 | 100 | ||||
| 8 | Anma tepe dayanma akımı | 50 | 63 | 80 | 100 | ||||
| 9 | Anma kısa devre süresi | s | 4 | ||||||
| 10 | Nominal çalışma sırası | O-0.3sO/C-180s-O/C | |||||||
| 11 | Anma kısa devre akımının kesme süreleri | Zamanlar | 30/20 kez (40KA) | ||||||
| 12 | mekanik dayanıklılık | Operasyonlar | 20000 | ||||||
| 13 | Anma tek kapasitör bankası kesme akımı |
A |
630 | ||||||
| 14 | Anma arka arkaya kapasitör bankası kesme akımı | 400 | |||||||
| 15 | Çift toprak arıza kesme akımı | 27.4 | |||||||
| 16 | İzin verilen maksimum temas erozyonu |
mm |
3 | ||||||
| 17 | Açık kontaklar arasındaki boşluk | 10±1 | |||||||
| 18 | aşırı vuruş | 3.5±0.5 | |||||||
| 19 | 3 fazlı açma ve kapamanın eşzamanlı olmaması |
Hanım
|
≤2 | ||||||
| 20 | Kontağın kapanmasının geri dönme süresi | ≤2 | |||||||
| 21 | Ortalama kırılma hızı (anında kırılma 6mm) |
Hanım
|
1,1±0,2 | ||||||
| 22 | Ortalama yapım hızı | 0,8±0,2 | |||||||
| 23 | zaman kazanmak |
Hanım
|
≤100 | ||||||
| 24 | Mola zamanı | ≤50 | |||||||
|
25 |
Her fazın ana devresinin direnci |
μ Ω |
630A | ≤50 | |||||
| 1250A | ≤45 | ||||||||
| 1600A~2000A | ≤35 | ||||||||
| ≥2500A | ≤25 | ||||||||
| 26 | Kontak kırılma sıçrama genliği | mm | ≤2 | ||||||
|
27 |
Nominal çalışma voltajı | Nominal çalışma gerilimi(V)AC/DC |
V |
24* | 110 | 220 | |||
| Normal çalışma voltajının kapsamı | Açma: %65-%120 anma gerilimi, gerilimin %30 anma geriliminden düşük olması durumunda açma işlemine izin verilmez. | ||||||||
| 28 | Enerji depolama motorunun anma gerilimi | V | AC110/220, DC110/220 | ||||||
| 29 | Enerji depolama süresi | S | ≤15 | ||||||
