Ürün ayrıntıları:
|
| Voltaj: | 12KV-24KV | Akım: | 630A 1250A 2000A |
|---|---|---|---|
| Kesme akımı: | 25KA | Tip: | Sabit |
| Standart: | GB,IEC,ISO | fabrikada: | KNKong-ELEKTRİK |
| Vurgulamak: | 12KV Kapalı VCB Devre Kesici,Gömülü Kutuplu VCB Devre Kesici,VCB Devre Kesici 25KA |
||

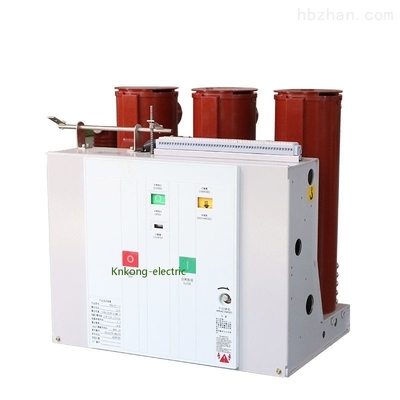

12KV 1250A Dahili kutuplu kapalı tip vakumlu devre kesici
Voltaj: 12KV 24KV
Akım: 630A 1250A 2000A
Kesme akımı: 20KA
Tip: Sabit
Ürüne Genel Bakış
VS1 serisi gömülü direk.Vakum devre kesici 12kV, 24KV üç fazlı AC 50Hz/60Hz iç mekan şalt cihazları için kullanılır ve endüstriyel ve maden işletmeleri ve trafo merkezi ekipmanları için en iyi koruma ve kontrol ünitesidir.VS1 serisi devre kesicinin yaylı çalışma mekanizması modüler ve bağımsız çerçeve tasarımıdır, KYN28-12 (24) merkezi ve sabit şalt donanımına uygundur.Bu devre kesiciler sabit olarak monte edilebilir veya elle itilerek monte edilebilir.
VS1 serisi devre kesici modüler yapısı sayesinde kurulumu, bakımı, test edilmesi ve çalıştırılması kolaydır.Geleneksel devre kesicilerle karşılaştırıldığında VS1, daha kararlı, daha güvenli çalışır ve daha uzun hizmet ömrüne sahiptir.VS1, güç, enerji, petrokimya, metalurji, imalat, ulaşım, inşaat, çevre koruma ve diğer sektörlerdeki 12kV ve 24kV güç iletim ve dağıtım uygulamalarını karşılayabilir.
Teknik parametreler
| Numara. | Kalem | Birim | Parametre | ||||||
| 1 | anma gerilimi | KV | 12 | ||||||
| 2 | Orantılı frekans | Hz. | 50/60 | ||||||
| 3 |
Anma yalıtım seviyesi |
1dk güç frekansı dayanım gerilimi (rm s) |
KV |
42(fazdan faza, fazdan toprağa) 48 (izolasyon mesafesi boyunca) |
|||||
| Aydınlatma darbe dayanım gerilimi (tepe noktası) |
75(fazdan faza, fazdan toprağa) 85 (izolasyon mesafesi boyunca) |
||||||||
|
4 |
Anma akımı |
A |
630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000 | ||||||
| 2000 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | Anma kısa devre kesme akımı |
KA |
20 | 25 | 31.5 | 40 | |||
| 6 | Anma kısa süreli dayanma akımı | 20 | 25 | 31.5 | 40 | ||||
| 7 | Anma kısa devre işaretleme akımı | 50 | 63 | 80 | 100 | ||||
| 8 | Anma tepe dayanma akımı | 50 | 63 | 80 | 100 | ||||
| 9 | Anma kısa devre süresi | s | 4 | ||||||
| 10 | Nominal çalışma sırası | O-0.3sO/C-180s-O/C | |||||||
| 11 | Anma kısa devre akımının kesme süreleri | Zamanlar | 30/20 kez (40KA) | ||||||
| 12 | mekanik dayanıklılık | Operasyonlar | 20000 | ||||||
| 13 | Anma tek kapasitör bankası kesme akımı |
A |
630 | ||||||
| 14 | Anma arka arkaya kapasitör bankası kesme akımı | 400 | |||||||
| 15 | Çift toprak arıza kesme akımı | 27.4 | |||||||
| 16 | İzin verilen maksimum temas erozyonu |
mm |
3 | ||||||
| 17 | Açık kontaklar arasındaki boşluk | 10±1 | |||||||
| 18 | Aşırı vuruş | 3.5±0.5 | |||||||
| 19 | 3 fazlı açma ve kapamanın eşzamanlı olmaması |
Hanım
|
≤2 | ||||||
| 20 | Kontağın kapanmasının geri dönme süresi | ≤2 | |||||||
| 21 | Ortalama kırılma hızı (anında kırılma 6mm) |
Hanım
|
1,1±0,2 | ||||||
| 22 | Ortalama yapım hızı | 0,8±0,2 | |||||||
| 23 | zaman kazanmak |
Hanım
|
≤100 | ||||||
| 24 | Mola zamanı | ≤50 | |||||||
|
25 |
Her fazın ana devresinin direnci |
μ Ω |
630A | ≤50 | |||||
| 1250A | ≤45 | ||||||||
| 1600A~2000A | ≤35 | ||||||||
| ≥2500A | ≤25 | ||||||||
| 26 | Kontak kırılma sıçrama genliği | mm | ≤2 | ||||||
|
27 |
Nominal çalışma voltajı | Nominal çalışma gerilimi(V)AC/DC |
V |
24* | 110 | 220 | |||
| Normal çalışma voltajının kapsamı | Açılış: %65-%120 anma gerilimi, gerilimin %30 anma geriliminden düşük olması durumunda açma işlemine izin verilmez. | ||||||||
| 28 | Enerji depolama motorunun anma gerilimi | V | AC110/220, DC110/220 | ||||||
| 29 | Enerji depolama süresi | S | ≤15 | ||||||
