Ürün ayrıntıları:
|
| Çalışma Gerilimi: | 12-24KV | Çalışma akımı: | maksimum 2000A |
|---|---|---|---|
| Kesme Akımı: | maksimum 25KA | Tip: | Sabit |
| Faz aralığı: | 205-310 | Marka: | KNKong-ELEKTRİK |
| Vurgulamak: | 25KA Breaking VCB Devre Kesici,Sabit VCB Devre Kesici,205mm Faz Aralığı VCB Devre Kesici |
||

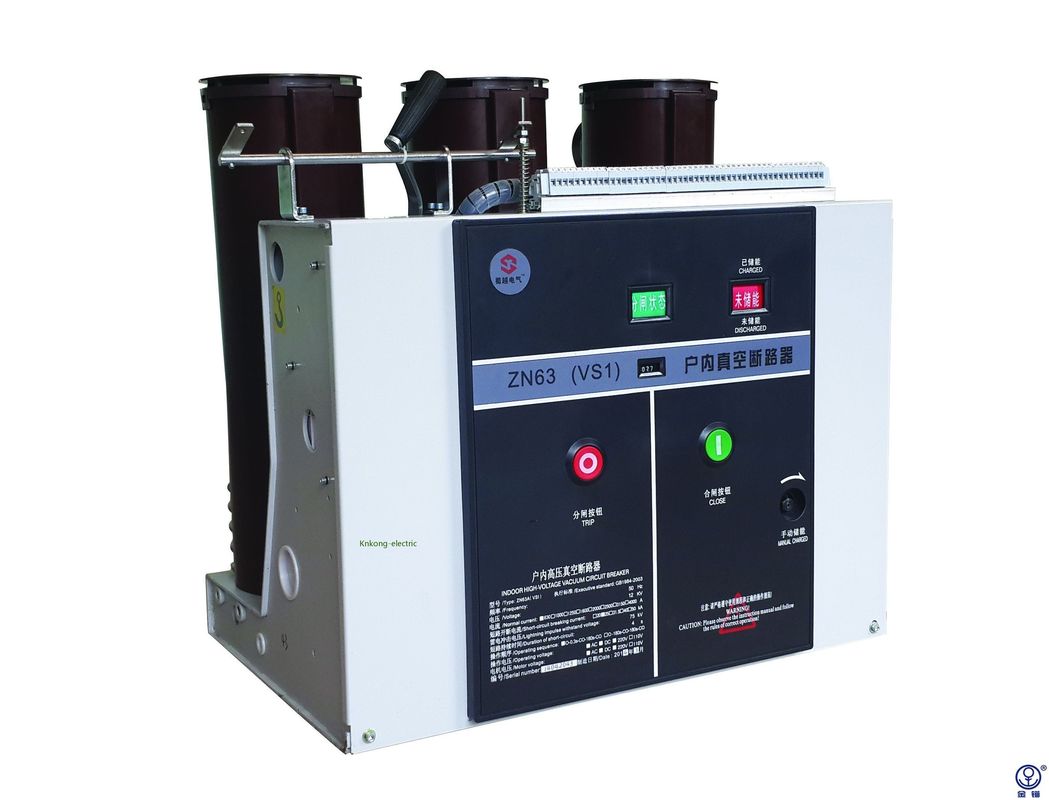

205mm Faz aralığı 25KA kırma sabit vakumlu devre kesici VS1
Voltaj: 12-24KV
Akım: maksimum 2000A
Kesme akımı: max 25KA
Tip: Sabit
Faz aralığı: 205-310mm
Ürüne Genel Bakış
VS1 devre kesici, Knkong tarafından bağımsız olarak geliştirilmiştir ve modüler bir mekanizma kullanır.Geleneksel VS1 devre kesici ile karşılaştırıldığında, kurulumu, bakımı, test edilmesi ve çalıştırılması kolaydır.Daha yüksek operasyonel stabiliteye, daha yüksek güvenliğe ve daha uzun hizmet ömrüne sahiptir.Bu ürün, müşterilerin 12kV ve 24kV güç iletim ve dağıtım sistemlerindeki uygulama ihtiyaçlarını karşılayabilir ve geleneksel Avrupa markalarının yerini almak için yaygın olarak kullanılmaktadır.
VS1-Serisi devre kesici, yüksek stabilite ve yüksek güvenilirliğe sahiptir
VS1 serisi vakumlu devre kesiciler, frenleme mekanizmaları açısından optimize edilmiş şanzıman bileşenlerine sahiptir.Yay mekanizmasının modülerleştirilmesi, bakımı kolaylaştırır, elektrik kesintisi için kısa bakım süresine ve parçaların çok yönlülüğüne sahiptir.Meslektaşınızın vakum kesicisi daha iyi uyumluluk ve gelişmiş performansa sahiptir.
Normal servis durumu
| Rakım | ≤1000m | |
| Ortam sıcaklığı | Maks. | +40℃ |
| Minimum | -15℃ | |
|
Ortam nemi: Maksimum ortalama nem |
24 saat ≤95% | |
| 1 ay ≤90% | ||
| Maksimum su buharı basıncı | 24 saat ≤2.2kpa | |
| 1 ay ≤1.8kpa | ||
Teknik parametreler
| Numara. | Kalem | Birim | Parametre | ||||||
| 1 | anma gerilimi | KV | 12 | ||||||
| 2 | Orantılı frekans | Hz. | 50/60 | ||||||
| 3 |
Anma yalıtım seviyesi |
1dk güç frekansı dayanım gerilimi (rm s) |
KV |
42(fazdan faza, fazdan toprağa) 48 (izolasyon mesafesi boyunca) |
|||||
| Aydınlatma darbe dayanım gerilimi (tepe noktası) |
75(fazdan faza, fazdan toprağa) 85 (izolasyon mesafesi boyunca) |
||||||||
|
4 |
Anma akımı |
A |
630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000 | ||||||
| 2000 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | Anma kısa devre kesme akımı |
KA |
20 | 25 | 31.5 | 40 | |||
| 6 | Anma kısa süreli dayanma akımı | 20 | 25 | 31.5 | 40 | ||||
| 7 | Anma kısa devre işaretleme akımı | 50 | 63 | 80 | 100 | ||||
| 8 | Anma tepe dayanma akımı | 50 | 63 | 80 | 100 | ||||
| 9 | Anma kısa devre süresi | s | 4 | ||||||
| 10 | Nominal çalışma sırası | O-0.3sO/C-180s-O/C | |||||||
| 11 | Anma kısa devre akımının kesme süreleri | Zamanlar | 30/20 kez (40KA) | ||||||
| 12 | mekanik dayanıklılık | Operasyonlar | 20000 | ||||||
| 13 | Anma tek kapasitör bankası kesme akımı |
A |
630 | ||||||
| 14 | Anma arka arkaya kapasitör bankası kesme akımı | 400 | |||||||
| 15 | Çift toprak arıza kesme akımı | 27.4 | |||||||
| 16 | İzin verilen maksimum temas erozyonu |
mm |
3 | ||||||
| 17 | Açık kontaklar arasındaki boşluk | 10±1 | |||||||
| 18 | Aşırı vuruş | 3.5±0.5 | |||||||
| 19 | 3 fazlı açma ve kapamanın eşzamanlı olmaması |
Hanım
|
≤2 | ||||||
| 20 | Kontağın kapanmasının geri dönme süresi | ≤2 | |||||||
| 21 | Ortalama kırılma hızı (anında kırılma 6mm) |
Hanım
|
1,1±0,2 | ||||||
| 22 | Ortalama yapım hızı | 0,8±0,2 | |||||||
| 23 | zaman kazanmak |
Hanım
|
≤100 | ||||||
| 24 | Mola zamanı | ≤50 | |||||||
|
25 |
Her fazın ana devresinin direnci |
μ Ω |
630A | ≤50 | |||||
| 1250A | ≤45 | ||||||||
| 1600A~2000A | ≤35 | ||||||||
| ≥2500A | ≤25 | ||||||||
| 26 | Kontak kırılma sıçrama genliği | mm | ≤2 | ||||||
|
27 |
Nominal çalışma voltajı | Nominal çalışma gerilimi(V)AC/DC |
V |
24* | 110 | 220 | |||
| Normal çalışma voltajının kapsamı | Açılış: %65-%120 anma gerilimi, gerilimin %30 anma geriliminden düşük olması durumunda açma işlemine izin verilmez. | ||||||||
| 28 | Enerji depolama motorunun anma gerilimi | V | AC110/220, DC110/220 | ||||||
| 29 | Enerji depolama süresi | S | ≤15 | ||||||
