Ürün ayrıntıları:
|
| Voltaj: | 12KV | şimdiki: | 630-2000A |
|---|---|---|---|
| Kırılma Akımı: | 20-25KA | tip: | Sabit |
| Faz aralığı: | 205-310 | Marka: | KNKONG |
| Vurgulamak: | 25KA Sabit Devre Kesici,205 Faz Aralığı Devre Kesici,12KV Sabit Devre Kesici |
||

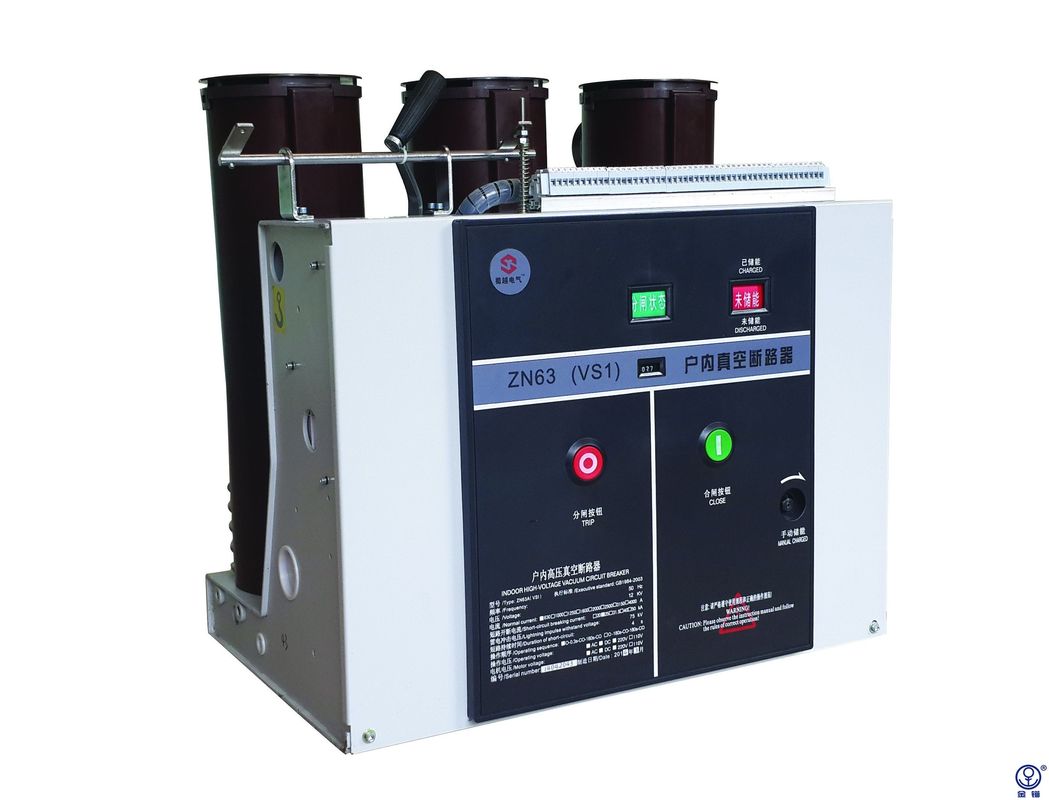

205 Faz Aralığı 25KA kırma Sabit Devre Kesici
Voltaj: 12KV
Akım: 630-2000A
Kesme akımı: 20KA
Tip: Sabit
Faz aralığı: 205-310
Ürüne Genel Bakış
VS1-Serisi devre kesici, gelişmiş tasarım konseptine dayalı olarak Knkong tarafından bağımsız olarak geliştirilmiştir;kurulum, bakım, test ve çalıştırma için kolay olan modüler bir mekanizma benimser.Geleneksel VS1 devre kesici ile karşılaştırıldığında.daha yüksek çalışma kararlılığı, daha yüksek güvenlik ve daha uzun hizmet ömrü sunar.Ürün, müşterinin güç, enerji, petrokimya mühendisliği, metalurji, imalat, trafik, bina ve çevre koruma gibi sektörlerde yaygın olarak uygulanan 12kv ve 24kV güç iletim ve dağıtım sistemlerinde uygulama talebini karşılayabilir. işletmeler ve ulusal anahtar projeler.
VS1-Serisi devre kesici, yüksek stabilite ve yüksek güvenilirliğe sahiptir
Mekanizmalar açısından, VS1-Serisi vakumlu devre kesicilere şanzıman parçalarına özel optimizasyon verilmiştir.Modüler yay mekanizmaları, uygun bakım, kısa süreli güç kesintisi bakımı, parçaların çok yönlülüğü gibi avantajlara sahiptir ve teknik parametreleri büyük ölçüde iyileştiren ve daha mükemmel performans sağlayan vakum kesicilerle daha iyi uyumluluk sunar.
Normal servis durumu
| Rakım | ≤1000m | |
| Ortam sıcaklığı | Maks. | +40℃ |
| Minimum | -15℃ | |
|
Ortam nemi: Maksimum ortalama nem |
24 saat ≤95% | |
| 1 ay ≤90% | ||
| Maksimum su buharı basıncı | 24 saat ≤2.2kpa | |
| 1 ay ≤1.8kpa | ||
Güneş radyasyonu ihmal edilebilir düzeydedir.Şalt ve kontrol dişlilerinin dışından gelen titreşim ihmal edilebilir düzeydedir.Ortam havasında belirgin bir toz dumanı, aşındırıcı veya yanıcı gazlar, buharlar veya duman kirliliği yoktur.
Özel hizmet koşulu
Özel çalışma koşulları, üretici ve kullanıcı tarafından kabul edilmelidir, her bir özel çalışma koşulu hakkında üreticiye önceden danışılmalıdır:
1000m üzerinde site yüksekliği
- Havanın dielektrik kuvvetinin azalmasına izin verin
- Veya plato tipi devre kesici sipariş edilmelidir,
ilgili yalıtım gereksinimleri.
Artan ortam sıcaklığı
- Akım taşıma kapasitesi azalır
- Isı dağılımı için ek havalandırma sağlayın
Diğer hususlar, IEC 62271-1'deki Bölüm 2.2'ye göre üreticiye danışılmalıdır.
VS1-Serisi devre kesici, yüksek stabilite ve yüksek güvenilirliğe sahiptir
Mekanizmalar açısından, VS1-Serisi vakumlu devre kesicilere şanzıman parçalarına özel optimizasyon verilmiştir.Modüler yay mekanizmaları, uygun bakım, kısa süreli güç kesintisi bakımı, parçaların çok yönlülüğü gibi avantajlara sahiptir ve teknik parametreleri büyük ölçüde iyileştiren ve daha mükemmel performans sağlayan vakum kesicilerle daha iyi uyumluluk sunar.
Teknik parametreler
| Hayır. | öğe | Birim | Parametre | ||||||
| 1 | anma gerilimi | KV | 12 | ||||||
| 2 | Orantılı frekans | Hz. | 50/60 | ||||||
| 3 |
Anma yalıtım seviyesi |
1dk güç frekansı dayanım gerilimi (rm s) |
KV |
42(fazdan faza, fazdan toprağa) 48 (izolasyon mesafesi boyunca) |
|||||
| Aydınlatma darbe dayanım gerilimi (tepe noktası) |
75(fazdan faza, fazdan toprağa) 85 (izolasyon mesafesi boyunca) |
||||||||
|
4 |
Anma akımı |
bir |
630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000 | ||||||
| 2000 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | Anma kısa devre kesme akımı |
KA |
20 | 25 | 31.5 | 40 | |||
| 6 | Anma kısa süreli dayanma akımı | 20 | 25 | 31.5 | 40 | ||||
| 7 | Anma kısa devre işaretleme akımı | 50 | 63 | 80 | 100 | ||||
| 8 | Anma tepe dayanma akımı | 50 | 63 | 80 | 100 | ||||
| 9 | Anma kısa devre süresi | s | 4 | ||||||
| 10 | Nominal çalışma sırası | O-0.3sO/C-180s-O/C | |||||||
| 11 | Anma kısa devre akımının kesme süreleri | Zamanlar | 30/20 kez (40KA) | ||||||
| 12 | mekanik dayanıklılık | Operasyonlar | 20000 | ||||||
| 13 | Anma tek kapasitör bankası kesme akımı |
bir |
630 | ||||||
| 14 | Anma arka arkaya kapasitör bankası kesme akımı | 400 | |||||||
| 15 | Çift toprak arıza kesme akımı | 27.4 | |||||||
| 16 | İzin verilen maksimum temas erozyonu |
mm |
3 | ||||||
| 17 | Açık kontaklar arasındaki boşluk | 10±1 | |||||||
| 18 | Aşırı vuruş | 3.5±0.5 | |||||||
| 19 | 3 fazlı açma ve kapamanın eşzamanlı olmaması |
Hanım
|
≤2 | ||||||
| 20 | Kontağın kapanmasının geri dönme süresi | ≤2 | |||||||
| 21 | Ortalama kırılma hızı (anında kırılma 6mm) |
Hanım
|
1,1±0,2 | ||||||
| 22 | Ortalama yapım hızı | 0,8±0,2 | |||||||
| 23 | zaman kazanmak |
Hanım
|
≤100 | ||||||
| 24 | Mola zamanı | ≤50 | |||||||
|
25 |
Her fazın ana devresinin direnci |
μ Ω |
630A | ≤50 | |||||
| 1250A | ≤45 | ||||||||
| 1600A~2000A | ≤35 | ||||||||
| ≥2500A | ≤25 | ||||||||
| 26 | Kontak kırılma sıçrama genliği | mm | ≤2 | ||||||
|
27 |
Nominal çalışma voltajı | Nominal çalışma gerilimi(V)AC/DC |
V |
24* | 110 | 220 | |||
| Normal çalışma voltajının kapsamı | Açılış: %65-%120 anma gerilimi, gerilimin %30 anma geriliminden düşük olması durumunda açma işlemine izin verilmez. | ||||||||
| 28 | Enerji depolama motorunun anma gerilimi | V | AC110/220, DC110/220 | ||||||
| 29 | Enerji depolama süresi | S | ≤15 | ||||||
