Ürün ayrıntıları:
|
| Voltaj: | 12KV | şimdiki: | 630-2000A |
|---|---|---|---|
| Kırılma Akımı: | 20-25KA | tip: | Sabit |
| Faz aralığı: | 310 | fabrikada: | KNKONG |
| Vurgulamak: | Sabit 12KV Devre Kesici,310 Faz Aralığı Devre Kesici,Modülerize Mekanizma 12KV Devre Kesici |
||

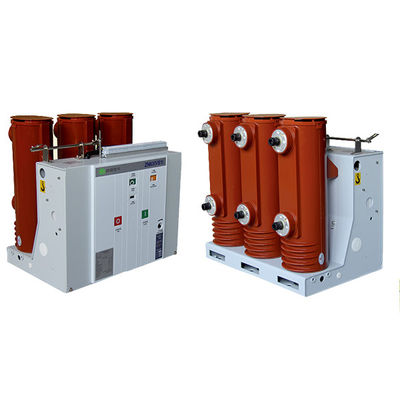

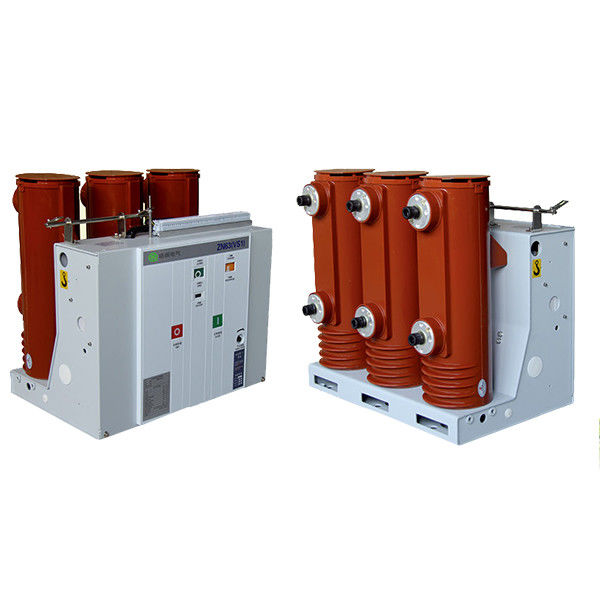

310 Faz Aralığı Sabit 12KV Devre Kesici Modüler Mekanizma
Voltaj: 12KV
Akım: 630-2000A
Kesme akımı: 20KA
Tip: Sabit
Faz aralığı: 310
Ürüne Genel Bakış
VS1 serisi devre kesici, gelişmiş tasarım konseptlerine dayalı olarak Knkong tarafından tamamen bağımsız olarak geliştirilmiştir;kolay kurulum, bakım, test ve çalıştırma için modüler bir mekanizma benimser.Geleneksel VS1 devre kesici ile karşılaştırıldığında.Daha yüksek operasyonel stabiliteye, daha yüksek güvenliğe ve daha uzun hizmet ömrüne sahiptir.Bu ürün, müşterilerin 12kV ve 24kV güç iletim ve dağıtım sistemlerindeki uygulama ihtiyaçlarını karşılayabilir ve büyük işletmelerin yanı sıra elektrik, enerji, petrokimya, metalurji, imalat, ulaşım, inşaat, çevre koruma ve diğer endüstrilerde yaygın olarak kullanılmaktadır. ve ulusal kilit projeler
VS1-Serisi devre kesici, yüksek stabilite ve yüksek güvenilirliğe sahiptir
VS1 serisi vakumlu devre kesicilerin mekanizması, şanzıman bileşenleri için özel olarak optimize edilmiştir.Modüler yay mekanizması, uygun bakım, elektrik kesintisinden sonra kısa bakım süresi ve parçaların güçlü çok yönlülüğü avantajlarına sahiptir.Vakum kesici ile iyi bir uyumluluğa sahiptir, teknik parametreleri büyük ölçüde iyileştirir ve daha mükemmel performansa sahiptir.
Teknik parametreler
| Hayır. | öğe | Birim | Parametre | ||||||
| 1 | anma gerilimi | KV | 12 | ||||||
| 2 | Orantılı frekans | Hz. | 50/60 | ||||||
| 3 |
Anma yalıtım seviyesi |
1dk güç frekansı dayanım gerilimi (rm s) |
KV |
42(fazdan faza, fazdan toprağa) 48 (izolasyon mesafesi boyunca) |
|||||
| Aydınlatma darbe dayanım gerilimi (tepe noktası) |
75(fazdan faza, fazdan toprağa) 85 (izolasyon mesafesi boyunca) |
||||||||
|
4 |
Anma akımı |
bir |
630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000 | ||||||
| 2000 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | Anma kısa devre kesme akımı |
KA |
20 | 25 | 31.5 | 40 | |||
| 6 | Anma kısa süreli dayanma akımı | 20 | 25 | 31.5 | 40 | ||||
| 7 | Anma kısa devre işaretleme akımı | 50 | 63 | 80 | 100 | ||||
| 8 | Anma tepe dayanma akımı | 50 | 63 | 80 | 100 | ||||
| 9 | Anma kısa devre süresi | s | 4 | ||||||
| 10 | Nominal çalışma sırası | O-0.3sO/C-180s-O/C | |||||||
| 11 | Anma kısa devre akımının kesme süreleri | Zamanlar | 30/20 kez (40KA) | ||||||
| 12 | mekanik dayanıklılık | Operasyonlar | 20000 | ||||||
| 13 | Anma tek kapasitör bankası kesme akımı |
bir |
630 | ||||||
| 14 | Anma arka arkaya kapasitör bankası kesme akımı | 400 | |||||||
| 15 | Çift toprak arıza kesme akımı | 27.4 | |||||||
| 16 | İzin verilen maksimum temas erozyonu |
mm |
3 | ||||||
| 17 | Açık kontaklar arasındaki boşluk | 10±1 | |||||||
| 18 | Aşırı vuruş | 3.5±0.5 | |||||||
| 19 | 3 fazlı açma ve kapamanın eşzamanlı olmaması |
Hanım
|
≤2 | ||||||
| 20 | Kontağın kapanmasının geri dönme süresi | ≤2 | |||||||
| 21 | Ortalama kırılma hızı (anında kırılma 6mm) |
Hanım
|
1,1±0,2 | ||||||
| 22 | Ortalama yapım hızı | 0,8±0,2 | |||||||
| 23 | zaman kazanmak |
Hanım
|
≤100 | ||||||
| 24 | Mola zamanı | ≤50 | |||||||
|
25 |
Her fazın ana devresinin direnci |
μ Ω |
630A | ≤50 | |||||
| 1250A | ≤45 | ||||||||
| 1600A~2000A | ≤35 | ||||||||
| ≥2500A | ≤25 | ||||||||
| 26 | Kontak kırılma sıçrama genliği | mm | ≤2 | ||||||
|
27 |
Nominal çalışma voltajı | Nominal çalışma gerilimi(V)AC/DC |
V |
24* | 110 | 220 | |||
| Normal çalışma voltajının kapsamı | Açılış: %65-%120 anma gerilimi, gerilimin %30 anma geriliminden düşük olması durumunda açma işlemine izin verilmez. | ||||||||
| 28 | Enerji depolama motorunun anma gerilimi | V | AC110/220, DC110/220 | ||||||
| 29 | Enerji depolama süresi | S | ≤15 | ||||||
