Ürün ayrıntıları:
|
| Voltaj: | 12KV | şimdiki: | 2000A |
|---|---|---|---|
| Kırılma Akımı: | 20-25KA | tip: | Sabit |
| Standart: | GB,IEC,ISO | fabrikada: | KNKONG |
| Vurgulamak: | 20KA Breaking VCB Devre Kesici,IEC Kapalı Şalt VCB Devre Kesici,2000A Sabit Devre Kesici |
||

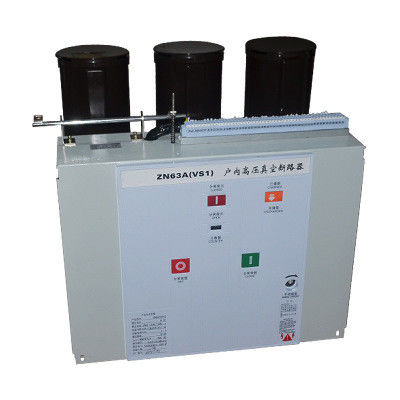

12KV 2000A sabit tip iç mekan VCB 205 faz aralığı VS1-12
Voltaj: 12KV
Akım: 2000A
Kesme akımı: 20KA
Tip: Sabit
Faz aralığı: 205
Ürüne Genel Bakış
Vakum devre kesici 12kV, üç fazlı AC 50Hz iç mekan şalt donanımı için uygundur ve endüstriyel ve maden işletmelerinde trafo merkezi ekipmanları için koruma ve kontrol ünitesi olarak kullanılabilir.VS1 serisi devre kesicinin yay çalıştırma mekanizması, KYN28-12(24) merkezi ve sabit şalt cihazı ile çalıştırılabilen modüler ve bağımsız çerçeve tasarımına sahiptir.Bu devre kesiciler, bir araba ünitesi olarak bir kamyona sabit olarak monte edilebilir veya monte edilebilir
VS1-Serisi devre kesiciler Sınıf M2.c2 ve E2 modelidir
Çevre için Vs1-Serisi devre kesici mevcuttur.Bakım gerektirmez ve sık çalışabilir.Geleneksel devre kesici ürünleriyle karşılaştırıldığında.Bu kırıcılar, muazzam bir iyileştirme ile mekanik dayanıklılıklarını 10.000 ops'tan 20.000 ops'a yükseltti.Kapasitif akım kesme için tip testi, olağanüstü düşük bir yeniden başlatma olasılığını gösterir.Bu ürünler, uzun süreli elektriksel dayanıklılık ve ücretsiz bakım özelliklerine sahiptir.
Teknik parametreler
| Hayır. | öğe | Birim | Parametre | ||||||
| 1 | anma gerilimi | KV | 12 | ||||||
| 2 | Orantılı frekans | Hz. | 50/60 | ||||||
| 3 |
Anma yalıtım seviyesi |
1dk güç frekansı dayanım gerilimi (rm s) |
KV |
42(fazdan faza, fazdan toprağa) 48 (izolasyon mesafesi boyunca) |
|||||
| Aydınlatma darbe dayanım gerilimi (tepe noktası) |
75(fazdan faza, fazdan toprağa) 85 (izolasyon mesafesi boyunca) |
||||||||
|
4 |
Anma akımı |
bir |
630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000 | ||||||
| 2000 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | Anma kısa devre kesme akımı |
KA |
20 | 25 | 31.5 | 40 | |||
| 6 | Anma kısa süreli dayanma akımı | 20 | 25 | 31.5 | 40 | ||||
| 7 | Anma kısa devre işaretleme akımı | 50 | 63 | 80 | 100 | ||||
| 8 | Anma tepe dayanma akımı | 50 | 63 | 80 | 100 | ||||
| 9 | Anma kısa devre süresi | s | 4 | ||||||
| 10 | Nominal çalışma sırası | O-0.3sO/C-180s-O/C | |||||||
| 11 | Anma kısa devre akımının kesme süreleri | Zamanlar | 30/20 kez (40KA) | ||||||
| 12 | mekanik dayanıklılık | Operasyonlar | 20000 | ||||||
| 13 | Anma tek kapasitör bankası kesme akımı |
bir |
630 | ||||||
| 14 | Anma arka arkaya kapasitör bankası kesme akımı | 400 | |||||||
| 15 | Çift toprak arıza kesme akımı | 27.4 | |||||||
| 16 | İzin verilen maksimum temas erozyonu |
mm |
3 | ||||||
| 17 | Açık kontaklar arasındaki boşluk | 10±1 | |||||||
| 18 | Aşırı vuruş | 3.5±0.5 | |||||||
| 19 | 3 fazlı açma ve kapamanın eşzamanlı olmaması |
Hanım
|
≤2 | ||||||
| 20 | Kontağın kapanmasının geri dönme süresi | ≤2 | |||||||
| 21 | Ortalama kırılma hızı (anında kırılma 6mm) |
Hanım
|
1,1±0,2 | ||||||
| 22 | Ortalama yapım hızı | 0,8±0,2 | |||||||
| 23 | zaman kazanmak |
Hanım
|
≤100 | ||||||
| 24 | Mola zamanı | ≤50 | |||||||
|
25 |
Her fazın ana devresinin direnci |
μ Ω |
630A | ≤50 | |||||
| 1250A | ≤45 | ||||||||
| 1600A~2000A | ≤35 | ||||||||
| ≥2500A | ≤25 | ||||||||
| 26 | Kontak kırılma sıçrama genliği | mm | ≤2 | ||||||
|
27 |
Nominal çalışma voltajı | Nominal çalışma gerilimi(V)AC/DC |
V |
24* | 110 | 220 | |||
| Normal çalışma voltajının kapsamı | Açılış: %65-%120 anma gerilimi, gerilimin %30 anma geriliminden düşük olması durumunda açma işlemine izin verilmez. | ||||||||
| 28 | Enerji depolama motorunun anma gerilimi | V | AC110/220, DC110/220 | ||||||
| 29 | Enerji depolama süresi | S | ≤15 | ||||||
