Ürün ayrıntıları:
|
| Voltaj: | 12KV | şimdiki: | 630A |
|---|---|---|---|
| Kırılma Akımı: | 25kA'lik | tip: | Sabit |
| orijinal: | Çin | fabrikada: | KNKONG |
| Vurgulamak: | Sabit Tip VCB Devre Kesici,25KA Aralıklı VCB Devre Kesici,12KV Aralıklı VCB Devre Kesici |
||

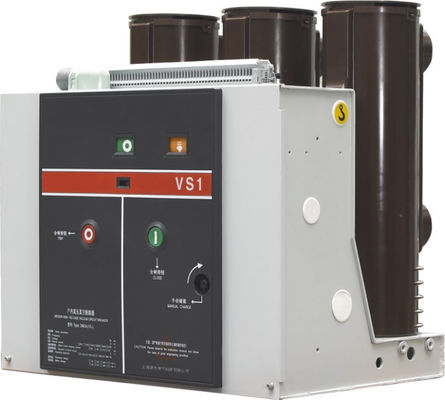

VS1-12 sabit tip 205 faz aralığı Vakumlu Devre Kesici 12KV 630A
Voltaj: 12KV
Akım: 630A
Kesme akımı: 20KA
Tip: Sabit
Ürüne Genel Bakış
VS1-Serisi devre kesiciler, gelişmiş tasarım konseptine dayalı olarak Knkong tarafından tamamen bağımsız olarak geliştirilmiştir;kurulum, bakım, test ve çalıştırma için kolay olan modüler bir mekanizma benimser.Geleneksel VS1 devre kesici ile karşılaştırıldığında.daha yüksek çalışma kararlılığı, daha yüksek güvenlik ve daha uzun hizmet ömrü sunar.Ürün, güç, enerji, petrokimya mühendisliği, metalurji, imalat, trafik, bina ve çevre koruma gibi endüstrilerde ve büyük ölçekli işletmelerde yaygın olarak uygulanan 12kv ve 24kV güç iletim ve dağıtım sistemlerinde müşterilerin talep uygulamasını karşılayabilir. ve ulusal kilit projeler
Teknik parametreler
| Hayır. | öğe | Birim | Parametre | ||||||
| 1 | anma gerilimi | KV | 12 | ||||||
| 2 | Orantılı frekans | Hz. | 50/60 | ||||||
| 3 |
Anma yalıtım seviyesi |
1dk güç frekansı dayanım gerilimi (rm s) |
KV |
42(fazdan faza, fazdan toprağa) 48 (izolasyon mesafesi boyunca) |
|||||
| Aydınlatma darbe dayanım gerilimi (tepe noktası) |
75(fazdan faza, fazdan toprağa) 85 (izolasyon mesafesi boyunca) |
||||||||
|
4 |
Anma akımı |
bir |
630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000 | ||||||
| 2000 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | Anma kısa devre kesme akımı |
KA |
20 | 25 | 31.5 | 40 | |||
| 6 | Anma kısa süreli dayanma akımı | 20 | 25 | 31.5 | 40 | ||||
| 7 | Anma kısa devre işaretleme akımı | 50 | 63 | 80 | 100 | ||||
| 8 | Anma tepe dayanma akımı | 50 | 63 | 80 | 100 | ||||
| 9 | Anma kısa devre süresi | s | 4 | ||||||
| 10 | Nominal çalışma sırası | O-0.3sO/C-180s-O/C | |||||||
| 11 | Anma kısa devre akımının kesme süreleri | Zamanlar | 30/20 kez (40KA) | ||||||
| 12 | mekanik dayanıklılık | Operasyonlar | 20000 | ||||||
| 13 | Anma tek kapasitör bankası kesme akımı |
bir |
630 | ||||||
| 14 | Anma arka arkaya kapasitör bankası kesme akımı | 400 | |||||||
| 15 | Çift toprak arıza kesme akımı | 27.4 | |||||||
| 16 | İzin verilen maksimum temas erozyonu |
mm |
3 | ||||||
| 17 | Açık kontaklar arasındaki boşluk | 10±1 | |||||||
| 18 | Aşırı vuruş | 3.5±0.5 | |||||||
| 19 | 3 fazlı açma ve kapamanın eşzamanlı olmaması |
Hanım
|
≤2 | ||||||
| 20 | Kontağın kapanmasının geri dönme süresi | ≤2 | |||||||
| 21 | Ortalama kırılma hızı (anında kırılma 6mm) |
Hanım
|
1,1±0,2 | ||||||
| 22 | Ortalama yapım hızı | 0,8±0,2 | |||||||
| 23 | zaman kazanmak |
Hanım
|
≤100 | ||||||
| 24 | Mola zamanı | ≤50 | |||||||
|
25 |
Her fazın ana devresinin direnci |
μ Ω |
630A | ≤50 | |||||
| 1250A | ≤45 | ||||||||
| 1600A~2000A | ≤35 | ||||||||
| ≥2500A | ≤25 | ||||||||
| 26 | Kontak kırılma sıçrama genliği | mm | ≤2 | ||||||
|
27 |
Nominal çalışma voltajı | Nominal çalışma gerilimi(V)AC/DC |
V |
24* | 110 | 220 | |||
| Normal çalışma voltajının kapsamı | Açılış: %65-%120 anma gerilimi, gerilimin %30 anma geriliminden düşük olması durumunda açma işlemine izin verilmez. | ||||||||
| 28 | Enerji depolama motorunun anma gerilimi | V | AC110/220, DC110/220 | ||||||
| 29 | Enerji depolama süresi | S | ≤15 | ||||||
