Ürün ayrıntıları:
|
| Voltaj: | 12KV | şimdiki: | 2000A |
|---|---|---|---|
| Kırılma Akımı: | 25kA'lik | tip: | çekilebilir |
| orijinal: | Çin | fabrikada: | KNKONG |
| Vurgulamak: | VCB Devre Kesici 2000A,Gömülü Kutuplu VCB Devre Kesici,25KA Breaking VCB Devre Kesici |
||

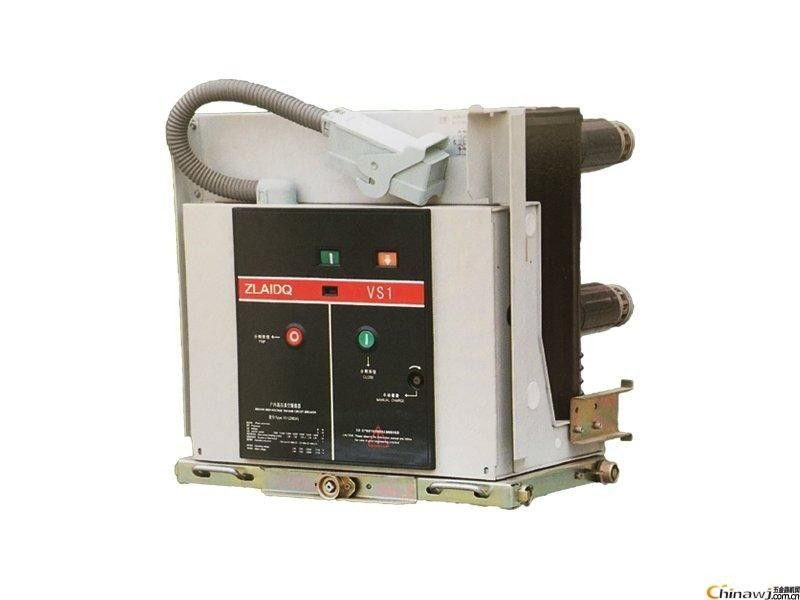

VS1-12 VCB Vakumlu Devre Kesici 12KV 2000A
Voltaj: 12KV
Akım: 2000A
Kesme akımı: 20KA
Tür: çekilebilir
Ürüne Genel Bakış
VS1-Serisi gömülü direk.vakumlu devre kesiciler, 12kV, üç fazlı AC 50Hz iç mekan anahtarlama donanımına uygulanabilir ve endüstriyel ve maden işletmesi trafo merkezi ekipmanları için koruma ve kontrol üniteleri olarak hizmet verebilir.Yaylı çalışma mekanizmaları için modüler ve bağımsız çerçeve tasarımı ile VS1-Serisi devre kesiciler, KYN28-12(24) orta set ve sabit şalt ile çalışabilir.Bu devre kesiciler, hem sabit kuruluma hem de el arabası ünitesi olarak kamyon ile montaja tabidir.
Özel hizmet koşulu
Özel çalışma koşulları, üretici ve kullanıcı tarafından kabul edilmelidir, her bir özel çalışma koşulu hakkında üreticiye önceden danışılmalıdır:
1000m üzerinde site yüksekliği
- Havanın dielektrik kuvvetinin azalmasına izin verin
- Veya plato tipi devre kesici sipariş edilmelidir,
ilgili yalıtım gereksinimleri.
Artan ortam sıcaklığı
- Akım taşıma kapasitesi azalır
- Isı dağılımı için ek havalandırma sağlayın
Diğer hususlar, IEC 62271-1'deki Bölüm 2.2'ye göre üreticiye danışılmalıdır.
Teknik parametreler
| Hayır. | öğe | Birim | Parametre | ||||||
| 1 | anma gerilimi | KV | 12 | ||||||
| 2 | Orantılı frekans | Hz. | 50/60 | ||||||
| 3 |
Anma yalıtım seviyesi |
1dk güç frekansı dayanım gerilimi (rm s) |
KV |
42(fazdan faza, fazdan toprağa) 48 (izolasyon mesafesi boyunca) |
|||||
| Aydınlatma darbe dayanım gerilimi (tepe noktası) |
75(fazdan faza, fazdan toprağa) 85 (izolasyon mesafesi boyunca) |
||||||||
|
4 |
Anma akımı |
bir |
630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000 | ||||||
| 2000 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | Anma kısa devre kesme akımı |
KA |
20 | 25 | 31.5 | 40 | |||
| 6 | Anma kısa süreli dayanma akımı | 20 | 25 | 31.5 | 40 | ||||
| 7 | Anma kısa devre işaretleme akımı | 50 | 63 | 80 | 100 | ||||
| 8 | Anma tepe dayanma akımı | 50 | 63 | 80 | 100 | ||||
| 9 | Anma kısa devre süresi | s | 4 | ||||||
| 10 | Nominal çalışma sırası | O-0.3sO/C-180s-O/C | |||||||
| 11 | Anma kısa devre akımının kesme süreleri | Zamanlar | 30/20 kez (40KA) | ||||||
| 12 | mekanik dayanıklılık | Operasyonlar | 20000 | ||||||
| 13 | Anma tek kapasitör bankası kesme akımı |
bir |
630 | ||||||
| 14 | Anma arka arkaya kapasitör bankası kesme akımı | 400 | |||||||
| 15 | Çift toprak arıza kesme akımı | 27.4 | |||||||
| 16 | İzin verilen maksimum temas erozyonu |
mm |
3 | ||||||
| 17 | Açık kontaklar arasındaki boşluk | 10±1 | |||||||
| 18 | Aşırı vuruş | 3.5±0.5 | |||||||
| 19 | 3 fazlı açma ve kapamanın eşzamanlı olmaması |
Hanım
|
≤2 | ||||||
| 20 | Kontağın kapanmasının geri dönme süresi | ≤2 | |||||||
| 21 | Ortalama kırılma hızı (anında kırılma 6mm) |
Hanım
|
1,1±0,2 | ||||||
| 22 | Ortalama yapım hızı | 0,8±0,2 | |||||||
| 23 | zaman kazanmak |
Hanım
|
≤100 | ||||||
| 24 | Mola zamanı | ≤50 | |||||||
|
25 |
Her fazın ana devresinin direnci |
μ Ω |
630A | ≤50 | |||||
| 1250A | ≤45 | ||||||||
| 1600A~2000A | ≤35 | ||||||||
| ≥2500A | ≤25 | ||||||||
| 26 | Kontak kırılma sıçrama genliği | mm | ≤2 | ||||||
|
27 |
Nominal çalışma voltajı | Nominal çalışma gerilimi(V)AC/DC |
V |
24* | 110 | 220 | |||
| Normal çalışma voltajının kapsamı | Açılış: %65-%120 anma gerilimi, gerilimin %30 anma geriliminden düşük olması durumunda açma işlemine izin verilmez. | ||||||||
| 28 | Enerji depolama motorunun anma gerilimi | V | AC110/220, DC110/220 | ||||||
| 29 | Enerji depolama süresi | S | ≤15 | ||||||
Operasyon güvenliği
Hatalı çalışmaya karşı kilitleme koruması ile, şalt dolaplarında çalışan bu devre kesiciler, "beş koruma" kilitleme işlevlerini gerçekleştirebilir, hatalı çalışmayı önleyebilir ve operatörün kişisel güvenliğinin korunmasını en üst düzeye çıkarabilir.
Devre kesicinin kamyonu, yalnızca devre kesici ve topraklama anahtarı ayrılmış konumdayken, test konumundan servis konumuna çekilebilir.
Devre kesici yalnızca servis/test konumundayken kapatılabilir.
Devre kesici kapalıyken kamyonu rafa kaldırılamaz veya rafa kaldırılamaz, bu sadece devre kesici bağlı değilken gerçekleştirilebilir.
Kapalı konumdaki devre kesici, servis konumundan test konumuna kaldırılamaz.
Devre kesici, rafa alınırken kapatılamaz.
Devre kesici kapatıldığında, kapama sinyali zamanında kaldırılamazsa, dahili anti-trip kontrol devresi, çoklu tekrar kapamayı önlemek için (opsiyonel) kapama devresini kesecektir.
Elektrikli kapatma kilidi seçilirse, ikincil devre güç sağlamadığında veya sağlanan güç, kilitleme elektromıknatısının (opsiyonel) normal çalışmasını karşılayamadığında devre kesici kapatılamaz.
