Ürün ayrıntıları:
|
| Voltaj: | 12KV | şimdiki: | 1250A |
|---|---|---|---|
| Kırılma Akımı: | 25kA'lik | tip: | çekilebilir |
| orijinal: | Çin | fabrikada: | KNKONG |
| Vurgulamak: | VS1 Serisi Vakumlu Devre Kesici,Gömülü Kutuplu Vakumlu Devre Kesici,Modüler VCB Vakumlu Devre Kesici |
||

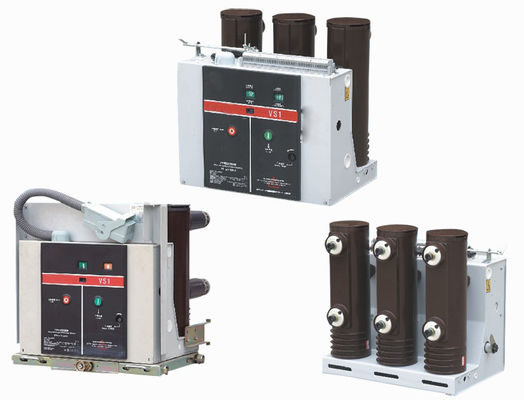

VCB 12KV 1250A VS1 Serisi Vakumlu Devre Kesici
Voltaj: 12KV
Akım: 1250A
Kesme akımı: 25KA
Tür: çekilebilir
Ürüne Genel Bakış
VS1-Serisi gömülü direk.vakumlu devre kesiciler, 12kV, üç fazlı AC 50Hz iç mekan anahtarlama donanımına uygulanabilir ve endüstriyel ve maden işletmesi trafo merkezi ekipmanları için koruma ve kontrol üniteleri olarak hizmet verebilir.Yaylı çalışma mekanizmaları için modüler ve bağımsız çerçeve tasarımı ile VS1-Serisi devre kesiciler, KYN28-12(24) orta set ve sabit şalt ile çalışabilir.Bu devre kesiciler, hem sabit kuruluma hem de el arabası ünitesi olarak kamyon ile montaja tabidir.
uygulanabilir standartlar
1EC62271-100 Yüksek voltajlı şalt ve kontrol donanımı-Bölüm 100: Alternatif akım devre kesiciler
ikincil devre
VS1-Serisi vakumlu devre kesiciler, ikincil kontrol devre kartları için modüler tasarımları benimser.Mekanizmaların elektrik bağlantısı, hem değiştirmeyi kolaylaştıran hem de güvenilir elektrik bağlantısı sağlayan yüksek kaliteli kendinden geçmeli fişler kullanır.
Teknik parametreler
| Hayır. | öğe | Birim | Parametre | ||||||
| 1 | anma gerilimi | KV | 12 | ||||||
| 2 | Orantılı frekans | Hz. | 50/60 | ||||||
| 3 |
Anma yalıtım seviyesi |
1dk güç frekansı dayanım gerilimi (rm s) |
KV |
42(fazdan faza, fazdan toprağa) 48 (izolasyon mesafesi boyunca) |
|||||
| Aydınlatma darbe dayanım gerilimi (tepe noktası) |
75(fazdan faza, fazdan toprağa) 85 (izolasyon mesafesi boyunca) |
||||||||
|
4 |
Anma akımı |
bir |
630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000 | ||||||
| 2000 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | Anma kısa devre kesme akımı |
KA |
20 | 25 | 31.5 | 40 | |||
| 6 | Anma kısa süreli dayanma akımı | 20 | 25 | 31.5 | 40 | ||||
| 7 | Anma kısa devre işaretleme akımı | 50 | 63 | 80 | 100 | ||||
| 8 | Anma tepe dayanma akımı | 50 | 63 | 80 | 100 | ||||
| 9 | Anma kısa devre süresi | s | 4 | ||||||
| 10 | Nominal çalışma sırası | O-0.3sO/C-180s-O/C | |||||||
| 11 | Anma kısa devre akımının kesme süreleri | Zamanlar | 30/20 kez (40KA) | ||||||
| 12 | mekanik dayanıklılık | Operasyonlar | 20000 | ||||||
| 13 | Anma tek kapasitör bankası kesme akımı |
bir |
630 | ||||||
| 14 | Anma arka arkaya kapasitör bankası kesme akımı | 400 | |||||||
| 15 | Çift toprak arıza kesme akımı | 27.4 | |||||||
| 16 | İzin verilen maksimum temas erozyonu |
mm |
3 | ||||||
| 17 | Açık kontaklar arasındaki boşluk | 10±1 | |||||||
| 18 | Aşırı vuruş | 3.5±0.5 | |||||||
| 19 | 3 fazlı açma ve kapamanın eşzamanlı olmaması |
Hanım
|
≤2 | ||||||
| 20 | Kontağın kapanmasının geri dönme süresi | ≤2 | |||||||
| 21 | Ortalama kırılma hızı (anında kırılma 6mm) |
Hanım
|
1,1±0,2 | ||||||
| 22 | Ortalama yapım hızı | 0,8±0,2 | |||||||
| 23 | zaman kazanmak |
Hanım
|
≤100 | ||||||
| 24 | Mola zamanı | ≤50 | |||||||
|
25 |
Her fazın ana devresinin direnci |
μ Ω |
630A | ≤50 | |||||
| 1250A | ≤45 | ||||||||
| 1600A~2000A | ≤35 | ||||||||
| ≥2500A | ≤25 | ||||||||
| 26 | Kontak kırılma sıçrama genliği | mm | ≤2 | ||||||
|
27 |
Nominal çalışma voltajı | Nominal çalışma gerilimi(V)AC/DC |
V |
24* | 110 | 220 | |||
| Normal çalışma voltajının kapsamı | Açılış: %65-%120 anma gerilimi, gerilimin %30 anma geriliminden düşük olması durumunda açma işlemine izin verilmez. | ||||||||
| 28 | Enerji depolama motorunun anma gerilimi | V | AC110/220, DC110/220 | ||||||
| 29 | Enerji depolama süresi | S | ≤15 | ||||||
