Ürün ayrıntıları:
|
| Çalışma Gerilimi: | 12KV | çalışma akımı: | 630-1250A |
|---|---|---|---|
| Çalışma Frekansı: | 50 / 60Hz | tip: | Genişletme modülü: D ünitesi |
| OEM / ODM: | Lütfen CDA çizimlerinizi paylaşın | fabrikada: | KNKONG |
| Vurgulamak: | 12KV Sf6 İzoleli Hücre,Genişletme Modülü Sf6 İzoleli Hücre,D Ünitesi Sf6 İzoleli Hücre |
||

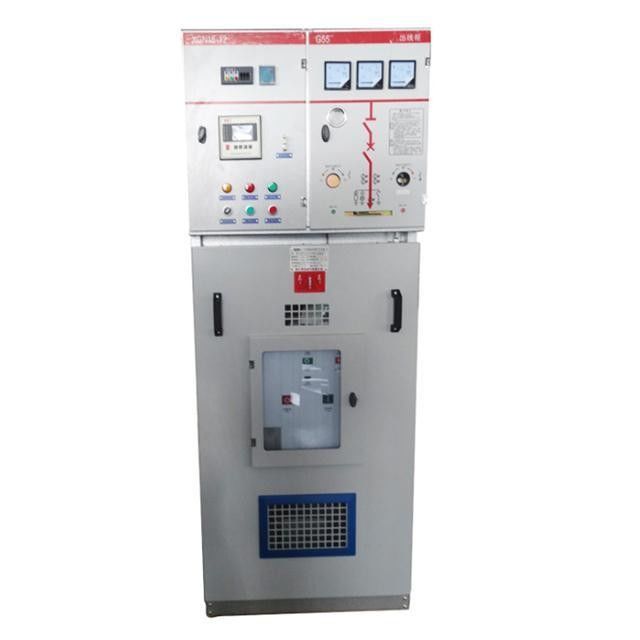

GB ISO 12KV Gaz İzoleli Hücre Orta Gerilim Halka Ana Ünitesi
ürün tanıtımı
Genel
Servis ortamı
Teknik veri
| Hayır. | Öğe | Birim | Parametre | |||
| 1 | Anma gerilimi | kV | 12 | 24 | 36 | |
| 2 | Orantılı frekans | Hz | 50/60 | |||
| 3 | Anma akımı | Bir | 630 (1250 *) | |||
| 4 |
1 dak Güç frekansı dayanma gerilimi |
ıslak | kV | 38 | 50 | 70 |
| kuru | kV | 48 | 60 | 85 | ||
| 5 | Yıldırım darbe dayanım gerilimi | kV | 75 | 125/150 | 170 | |
| 6 | Anma kısa devre kesme akımı (tepe) | kA | 80 | 63 | 63 | |
| 7 | Anma aktif yük ve kapalı devre kesme akımı | Bir | 63 | 50 | 50 | |
| 8 | Anma aktarım akımı | Bir | 1700 | 1200 | 1200 | |
| 9 | Akım oluşturan anma kısa devre (tepe) | kA | 80 | 63 | 63 | |
| 10 | Anma kablosu (hat) şarj kesme akımı | Bir |
50 ve 10 50/10 |
|||
| 11 | Topraklama arızasında kablo şarjı kesme akımı | Bir | 20 | 20 | 20 | |
| 12 | Anma dayanım akımı (tepe) | kA | 80 | 63 | 63 | |
| 13 | Kısa süreli dayanım akımı (2s) | kA | 25 | 20 | 20 | |
| 14 | Mekanizma ömrü | zamanlar | 5000 | 2000 | 2000 | |
Not: Kısa devre kesilmesi için ve tepe akımı, Sigorta artı kombinasyonuna bağlıdır.
İsteğe bağlı bileşenler:
Elektrikli işletim-AC 220 / 110V;DC 24/48/110 / 220V
Yardımcı kontak 5 NO 5 NC
Tam sigorta seti
FTU iletişim arayüzü
