Ürün ayrıntıları:
|
| Nominal Gerilim: | 12KV | Anma akımı: | 630-1250A |
|---|---|---|---|
| Orantılı frekans: | 50 / 60Hz | tip: | Yük anahtarı ünitesi |
| OEM / ODM: | Lütfen CDA çizimlerinizi paylaşın | orijinal: | Çin |
| Vurgulamak: | Yük Şalteri Gaz İzoleli Şalt,12KV RMU Gaz İzoleli Şalt,SF6 Gaz İzoleli Şalt |
||

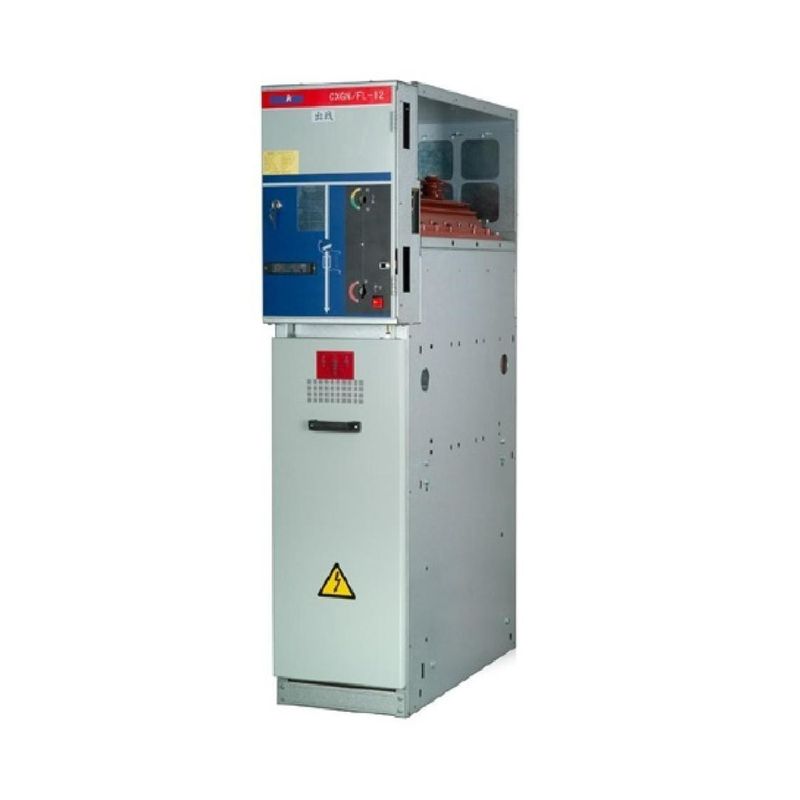

SF6 RMU HXGN15 Yük Anahtarı Modülü 12KV GIS GB ISO IEC
ürün tanıtımı
Genel
Güç kaynağı kabini için yük şalteri, genellikle yüksek voltajlı üç fazlı beş telli dolaplarda kullanılan C modülü olarak adlandırılır.
Bara, üç istasyonlu yük / toprak anahtarı, üç istasyonlu tek yaylı çalıştırma mekanizması içeren C-ünitesi olarak adlandırılan yük anahtarlama ünitesi, iki bağımsız yük anahtarı ve şasi, anahtar çalışma deliği, yük anahtarı ve topraklama anahtarı konum göstergesi, muhafazanın fırın voltaj göstergesini vb. gösterir.
Servis ortamı
Teknik veri
| Hayır. | Öğe | Birim | Parametre | |||
| 1 | Anma gerilimi | kV | 12 | 24 | 36 | |
| 2 | Orantılı frekans | Hz | 50/60 | |||
| 3 | Anma akımı | Bir | 630 (1250 *) | |||
| 4 |
1 dak Güç frekansı dayanma gerilimi |
ıslak | kV | 38 | 50 | 70 |
| kuru | kV | 48 | 60 | 85 | ||
| 5 | Yıldırım darbe dayanım gerilimi | kV | 75 | 125/150 | 170 | |
| 6 | Anma kısa devre kesme akımı (tepe) | kA | 80 | 63 | 63 | |
| 7 | Anma aktif yük ve kapalı devre kesme akımı | Bir | 63 | 50 | 50 | |
| 8 | Anma aktarım akımı | Bir | 1700 | 1200 | 1200 | |
| 9 | Akım oluşturan anma kısa devre (tepe) | kA | 80 | 63 | 63 | |
| 10 | Anma kablosu (hat) şarj kesme akımı | Bir |
50 ve 10 50/10 |
|||
| 11 | Topraklama arızasında kablo şarjı kesme akımı | Bir | 20 | 20 | 20 | |
| 12 | Anma dayanım akımı (tepe) | kA | 80 | 63 | 63 | |
| 13 | Kısa süreli dayanım akımı (2s) | kA | 25 | 20 | 20 | |
| 14 | Mekanizma ömrü | zamanlar | 5000 | 2000 | 2000 | |
Not: Kısa devre kesilmesi için ve tepe akımı, Sigorta artı kombinasyonuna bağlıdır.
İsteğe bağlı bileşenler:
Elektrikli işletim-AC 220 / 110V;DC 24/48/110 / 220V
Yardımcı kontak 5 NO 5 NC
Tam sigorta seti
FTU iletişim arayüzü
