Ürün ayrıntıları:
|
| Gerilim Oranı: | 10 / 0.4KV | Değerlendirilmiş kapasite: | Min 30KVA Max 1600KVA |
|---|---|---|---|
| Sıklık: | 50 / 60Hz | tip: | Sıvı yağ |
| fabrikada: | KNKONG | OEM / ODM: | Mevcut |
| Vurgulamak: | 315KVA üç fazlı dağıtım trafosu,250 kva 3 fazlı trafo,630KVA Üç Fazlı Yağ Trafosu |
||

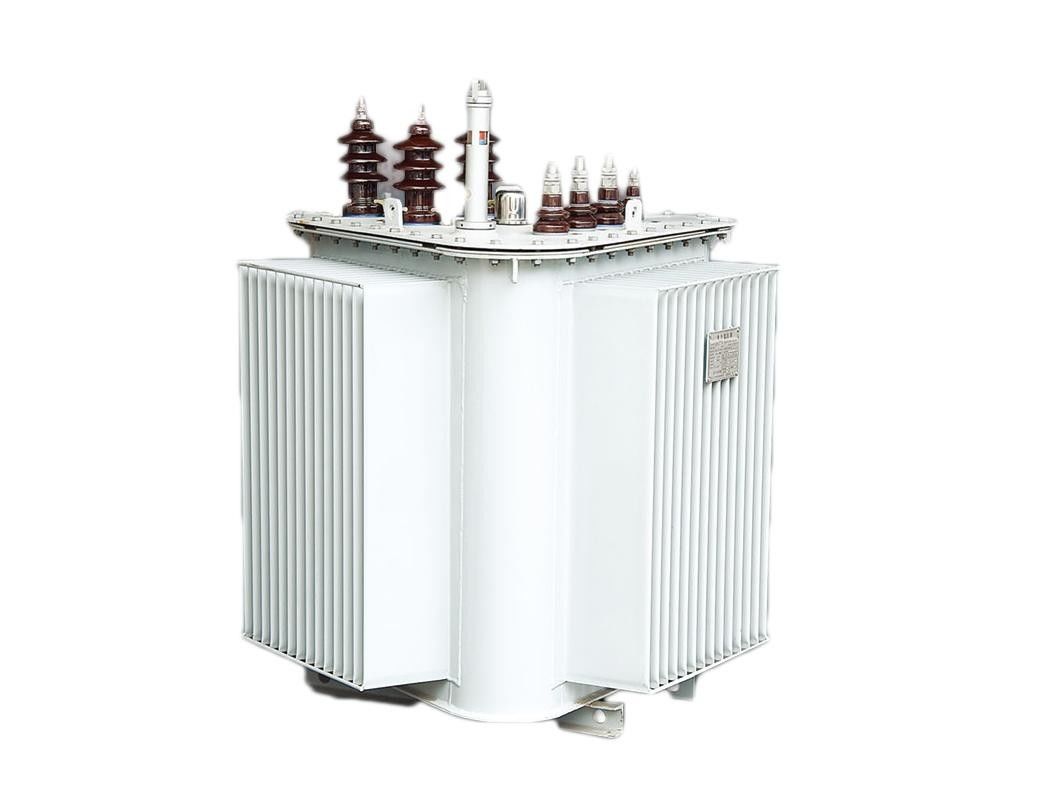

315KVA 630KVA Üç Fazlı Yağ Trafosu 250 Kva 3 Fazlı Trafo
ürün tanıtımı
Mevcut ulusal standart GB / T6451-2015 "Üç fazlı yağa daldırılmış güç trafosu teknik parametreleri ve gereksinimleri" ile karşılaştırıldığında, 30-2500 kVA kapasiteli bu ürün serisinde ortalama% 30 yüksüz kayıp vardır.Düşük yüksüz akım.Mükemmel malzemelerin seçimi nedeniyle, yalnızca yaklaşık 7 silikon çelik şerit sürekli olarak sarılır.Bobin çekirdeğinin içinde herhangi bir bağlantı yoktur ve sargı çok sıkıdır, bu da yüksüz akımı önemli ölçüde azaltır.Mevcut ulusal standart GB / T6451-2015 ile karşılaştırıldığında, bu ürün serisinin yüksüz akımı ortalama olarak yaklaşık% 75 düştü.Düşük çalışma gürültüsü JB / T10088-2004 "6kv-500kv güç trafosu ses seviyesi" standardı ile karşılaştırıldığında, bu ürün serisinin gürültüsü yaklaşık 10dB azaltılmıştır.Güçlü kısa devre direnci Transformatör gövdesi, eksenel ve radyal mekanik dirençlere etkin bir şekilde direnç gösterebilen üst ve alt demir çatal izolasyonu ve lamine ahşap bloklarla entegre edilmiş, ortada ve etrafında ayarlanmış çekme vidaları ile sağlam bir üçgen prizma şekline sahiptir ani bir kısa devre durumunda stres.
10KV-S13 (14) M.RL Yağ Trafosu ana teknik verileri
| Değerlendirilmiş kapasite (KVA) |
Yüksek Voltaj (KV) |
Dokunulduğunda Aralık |
Düşük Voltaj (KV) |
Sıklık (Hz) |
Bağ Sembol |
Yüksüz kayıp (W) |
yük kaybı (W) |
Yüksüz Akım (%) |
Gürültü seviyesi (dB) |
Kısa devre iç direnç (%) |
Ölçer (mm) | Ölçüler (mm) L * W * H |
Ağırlık (kg) | |||
| S13-M.RL | S14-M.RL | S13-M.RL | S14-M.RL | |||||||||||||
| 30 | 6 6.3 6.6 10 10.5 11 |
±% 5 ± 2 X% 2,5 |
0.4 | 50 | D.yn11 Y.yn0 |
80 | 80 | 630/600 | 505/480 | 0.3 | 48 | 4 | 400 | 820X740X1120 | 350 | |
| 50 | 100 | 100 | 910/870 | 730/695 | 0.25 | 48 | 400 | 860 X 760X1150 | 392 | |||||||
| 80 | 130 | 130 | 1310/1250 | 150/1000 | 0.22 | 49 | 400 | 930X840X1160 | 517 | |||||||
| 100 | 150 | 150 | 1580/1500 | 1265/1200 | 0.21 | 49 | 400 | 940X860X1180 | 646 | |||||||
| 125 | 170 | 170 | 1890/1800 | 1510/1440 | 0.2 | 50 | 400 | 1140X960X1260 | 756 | |||||||
| 160 | 200 | 200 | 2310/2200 | 1850/1760 | 0.19 | 50 | 400 | 1160X1000X1280 | 865 | |||||||
| 200 | 240 | 240 | 2730/2600 | 2185/2080 | 0.18 | 52 | 400 | 1180X1020X1300 | 994 | |||||||
| 250 | 290 | 290 | 3200/3050 | 2560/2440 | 0.17 | 52 | 400 | 1300X1120X1340 | 1183 | |||||||
| 315 | 340 | 340 | 3830/3650 | 3065/2920 | 0.16 | 54 | 400 | 1330X1150X1350 | 1306 | |||||||
| 400 | 410 | 410 | 4520/4300 | 3615/3440 | 0.16 | 54 | 550 | 1350X1180X1400 | 1563 | |||||||
| 500 | 480 | 480 | 5410/5150 | 4330/4120 | 0.15 | 56 | 550 | 1400X1250X1430 | 1875 | |||||||
| 630 | 570 | 570 | 6200 | 4960 | 0.15 | 56 | 4.5 | 550 | 1460X1290X1480 | 2312 | ||||||
| 800 | 700 | 700 | 7500 | 6000 | 0.14 | 58 | 550 | 1480X1420X1690 | 2551 | |||||||
| 1000 | 830 | 830 | 10300 | 8240 | 0.13 | 58 | 550 | 1750X1550X1850 | 2983 | |||||||
| 1250 | 970 | 970 | 12000 | 9600 | 0.12 | 60 | 550 | 1830X1660X2050 | 3479 | |||||||
| 1600 | 1170 | 1170 | 14500 | 11600 | 0.11 | 60 | 550 | 2000X1750X2200 | 4161 | |||||||
