Ürün ayrıntıları:
|
| oran: | 10 / 0.4KV | Kapasite: | Maksimum 1600KVA |
|---|---|---|---|
| Sıklık: | 50 / 60Hz | tip: | Sıvı yağ |
| fabrikada: | KNKONG | OEM / ODM: | Mevcut |
| Vurgulamak: | 50 kva trafo 3 faz,Üç Boyutlu 50 kva trafo,Yağ 50 Kva Trafo 3 Faz |
||

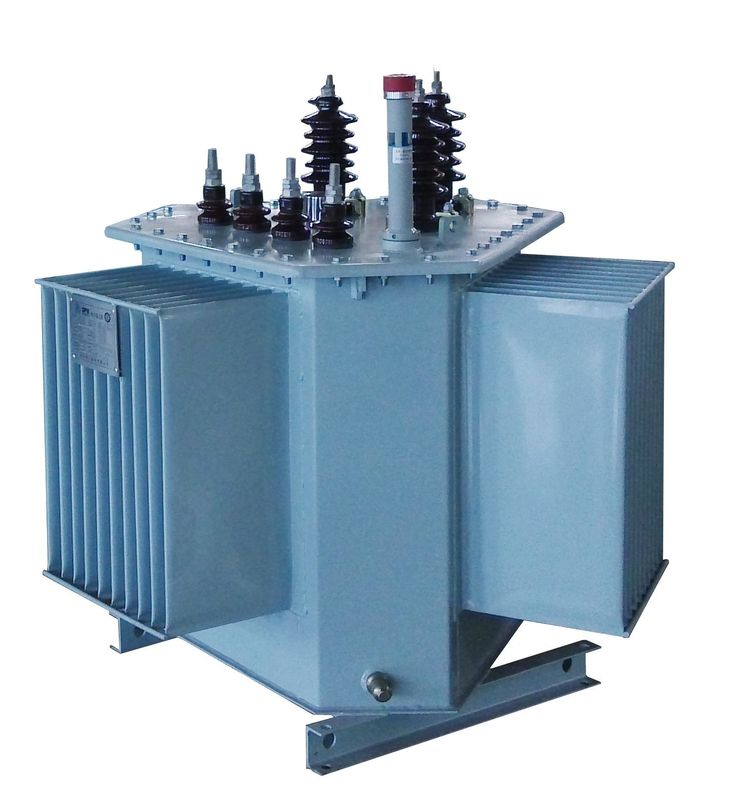

Yağ Üç Boyutlu 50 Kva Trafo 3 Faz
ürün tanıtımı
Bu ürün, üç fazlı üç boyutlu sargılı demir çekirdekli yağa daldırılmış bir transformatördür.Mükemmel üç fazlı simetrik gövde yapısı sayesinde, üç faz arasındaki manyetik devre tamamen simetriktir ve lamine demir çekirdeğin kusurlarının üstesinden gelen eşit uzunluktadır;ve Demir çekirdek, neredeyse hiç iç eklem olmaksızın sürekli olarak haddelenir ve makine tarafından sıkıca sarılır, bu da transformatörün düşük yüksüz kayıp, düşük yüksüz akım, düşük gürültü ve önemli güç tasarrufu etkisi özelliklerine sahip olmasını sağlar.Güç kaynağının voltaj kalitesini ve güvenilirliğini artırır.Çevre korumasına elverişli, yeşil enerji tasarrufu sağlayan bir ekipmandır.Kentsel ve kırsal elektrik şebekesi teknolojik dönüşüm projelerinde tanıtılacak ve kullanılacak en son üründür.
10KV-S13 (14) M.RL Yağ Trafosu ana teknik verileri
| Değerlendirilmiş kapasite (KVA) |
Yüksek Voltaj (KV) |
Dokunulduğunda Aralık |
Düşük Voltaj (KV) |
Sıklık (Hz) |
Bağ Sembol |
Yüksüz kayıp (W) |
yük kaybı (W) |
Yüksüz Akım (%) |
Gürültü seviyesi (dB) |
Kısa devre iç direnç (%) |
Ölçer (mm) | Ölçüler (mm) L * W * H |
Ağırlık (kg) | |||
| S13-M.RL | S14-M.RL | S13-M.RL | S14-M.RL | |||||||||||||
| 30 | 6 6.3 6.6 10 10.5 11 |
±% 5 ± 2 X% 2,5 |
0.4 | 50 | D.yn11 Y.yn0 |
80 | 80 | 630/600 | 505/480 | 0.3 | 48 | 4 | 400 | 820X740X1120 | 350 | |
| 50 | 100 | 100 | 910/870 | 730/695 | 0.25 | 48 | 400 | 860 X 760X1150 | 392 | |||||||
| 80 | 130 | 130 | 1310/1250 | 150/1000 | 0.22 | 49 | 400 | 930X840X1160 | 517 | |||||||
| 100 | 150 | 150 | 1580/1500 | 1265/1200 | 0.21 | 49 | 400 | 940X860X1180 | 646 | |||||||
| 125 | 170 | 170 | 1890/1800 | 1510/1440 | 0.2 | 50 | 400 | 1140X960X1260 | 756 | |||||||
| 160 | 200 | 200 | 2310/2200 | 1850/1760 | 0.19 | 50 | 400 | 1160X1000X1280 | 865 | |||||||
| 200 | 240 | 240 | 2730/2600 | 2185/2080 | 0.18 | 52 | 400 | 1180X1020X1300 | 994 | |||||||
| 250 | 290 | 290 | 3200/3050 | 2560/2440 | 0.17 | 52 | 400 | 1300X1120X1340 | 1183 | |||||||
| 315 | 340 | 340 | 3830/3650 | 3065/2920 | 0.16 | 54 | 400 | 1330X1150X1350 | 1306 | |||||||
| 400 | 410 | 410 | 4520/4300 | 3615/3440 | 0.16 | 54 | 550 | 1350X1180X1400 | 1563 | |||||||
| 500 | 480 | 480 | 5410/5150 | 4330/4120 | 0.15 | 56 | 550 | 1400X1250X1430 | 1875 | |||||||
| 630 | 570 | 570 | 6200 | 4960 | 0.15 | 56 | 4.5 | 550 | 1460X1290X1480 | 2312 | ||||||
| 800 | 700 | 700 | 7500 | 6000 | 0.14 | 58 | 550 | 1480X1420X1690 | 2551 | |||||||
| 1000 | 830 | 830 | 10300 | 8240 | 0.13 | 58 | 550 | 1750X1550X1850 | 2983 | |||||||
| 1250 | 970 | 970 | 12000 | 9600 | 0.12 | 60 | 550 | 1830X1660X2050 | 3479 | |||||||
| 1600 | 1170 | 1170 | 14500 | 11600 | 0.11 | 60 | 550 | 2000X1750X2200 | 4161 | |||||||
