Ürün ayrıntıları:
|
| Oran gerilimi: | 10 / 0.4KV | Kapasite: | 30-1600KVA |
|---|---|---|---|
| Sıklık: | 50 / 60Hz | tip: | Sıvı yağ |
| fabrikada: | KNKONG | OEM / ODM: | E-posta ile sorgulama |
| Vurgulamak: | 150 Kva 3 Fazlı Transformatör,10KV Yağlı Tip Güç Transformatörü,3 Fazlı Transformatör 10KV |
||

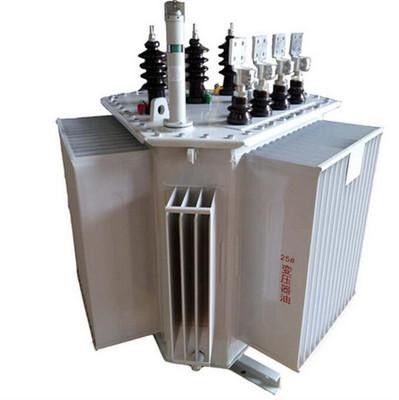

150 Kva 3 Fazlı Trafo 10KV Yağlı Tip Güç Trafosu
ürün tanıtımı
S13 serisi ürünler, 0.23-0.30mmQ serisi yüksek geçirgenliğe sahip eğimli silikon çelik sac ve lamine demir çekirdek teknolojisi ile tasarlanmış ve üretilmiştir.Yüksek ve alçak gerilim sargıları, kullanıcı ihtiyaçlarına göre bakır veya bakır-alüminyum kombinasyon teknolojisi kullanılarak tasarlanıp üretilebilir ve tamamen sızdırmaz oluklar kullanılabilir.Tek yakıt deposu yapısı, bakım gerektirmeyen, uygun bakım, istikrarlı çalışma ve önemli ekonomik faydalar özelliklerine sahiptir.S13-M-RL yağa daldırılmış trafo, güç dağıtım ağında ve endüstriyel ve madencilik işletmelerinin güç kaynağı ve dağıtım sistemlerinde önemli bir ekipmandır.Transformatör, endüstriyel ve madencilik işletmelerinde, tarım ve sivil binalarda yaygın olarak kullanılmaktadır ve ayrıca petrol ve kimya endüstrilerinde de kullanılabilir.Kimyasal maddelerin yeri.630 ~ 2000kvA aralığında bir kapasiteye sahip alçak gerilim sargısı, yüksek mekanik mukavemete, dengeli amper dönüş dağılımına ve ürünün iyi kısa devre direncine sahip silindirik veya spiral bir yapıya sahiptir.
10KV-S13 (14) M.RL Yağ Trafosu ana teknik verileri
| Değerlendirilmiş kapasite (KVA) |
Yüksek Voltaj (KV) |
Dokunulduğunda Aralık |
Düşük Voltaj (KV) |
Sıklık (Hz) |
Bağ Sembol |
Yüksüz kayıp (W) |
yük kaybı (W) |
Yüksüz Akım (%) |
Gürültü seviyesi (dB) |
Kısa devre iç direnç (%) |
Ölçer (mm) | Ölçüler (mm) L * W * H |
Ağırlık (kg) | |||
| S13-M.RL | S14-M.RL | S13-M.RL | S14-M.RL | |||||||||||||
| 30 | 6 6.3 6.6 10 10.5 11 |
±% 5 ± 2 X% 2,5 |
0.4 | 50 | D.yn11 Y.yn0 |
80 | 80 | 630/600 | 505/480 | 0.3 | 48 | 4 | 400 | 820X740X1120 | 350 | |
| 50 | 100 | 100 | 910/870 | 730/695 | 0.25 | 48 | 400 | 860 X 760X1150 | 392 | |||||||
| 80 | 130 | 130 | 1310/1250 | 150/1000 | 0.22 | 49 | 400 | 930X840X1160 | 517 | |||||||
| 100 | 150 | 150 | 1580/1500 | 1265/1200 | 0.21 | 49 | 400 | 940X860X1180 | 646 | |||||||
| 125 | 170 | 170 | 1890/1800 | 1510/1440 | 0.2 | 50 | 400 | 1140X960X1260 | 756 | |||||||
| 160 | 200 | 200 | 2310/2200 | 1850/1760 | 0.19 | 50 | 400 | 1160X1000X1280 | 865 | |||||||
| 200 | 240 | 240 | 2730/2600 | 2185/2080 | 0.18 | 52 | 400 | 1180X1020X1300 | 994 | |||||||
| 250 | 290 | 290 | 3200/3050 | 2560/2440 | 0.17 | 52 | 400 | 1300X1120X1340 | 1183 | |||||||
| 315 | 340 | 340 | 3830/3650 | 3065/2920 | 0.16 | 54 | 400 | 1330X1150X1350 | 1306 | |||||||
| 400 | 410 | 410 | 4520/4300 | 3615/3440 | 0.16 | 54 | 550 | 1350X1180X1400 | 1563 | |||||||
| 500 | 480 | 480 | 5410/5150 | 4330/4120 | 0.15 | 56 | 550 | 1400X1250X1430 | 1875 | |||||||
| 630 | 570 | 570 | 6200 | 4960 | 0.15 | 56 | 4.5 | 550 | 1460X1290X1480 | 2312 | ||||||
| 800 | 700 | 700 | 7500 | 6000 | 0.14 | 58 | 550 | 1480X1420X1690 | 2551 | |||||||
| 1000 | 830 | 830 | 10300 | 8240 | 0.13 | 58 | 550 | 1750X1550X1850 | 2983 | |||||||
| 1250 | 970 | 970 | 12000 | 9600 | 0.12 | 60 | 550 | 1830X1660X2050 | 3479 | |||||||
| 1600 | 1170 | 1170 | 14500 | 11600 | 0.11 | 60 | 550 | 2000X1750X2200 | 4161 | |||||||
