Ürün ayrıntıları:
|
| tip: | Sıvı yağ | Voltaj: | 10 / 0.4KV |
|---|---|---|---|
| model: | S11 | Sıklık: | 50 / 60Hz |
| fabrikada: | KNKONG | OEM / ODM: | E-posta ile sorgulama |
| Vurgulamak: | 10 / 0.4KV Yağlı Tip Güç Trafosu,S11 Yağlı Tip Güç Trafosu,GB / T25446 yağlı tip trafo |
||

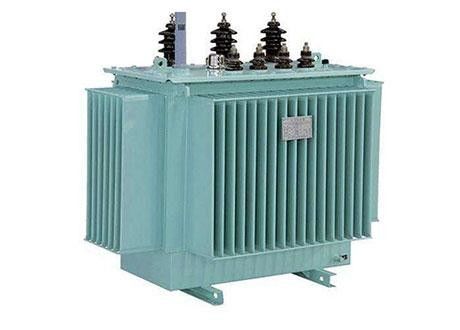

S11 10 / 0.4KV Yağ Tipi Güç Trafosu GB / T25446 Standardı
ürün tanıtımı
Ürün Standartları
GB1094.1-2013 Güç transformatörleri için genel kurallar
GB1094.2-2013 Güç Trafosu Sıcaklık Artışı
GB1094.3-2003 Güç Transformatörlerinin İzolasyon Seviyesi ve İzolasyon Testi
GB1094.5-2008 Güç trafosu kısa devre özelliğine dayanır
GB / T1094.10-2003 Güç transformatörleri - Bölüm 10: Ses seviyelerinin belirlenmesi
GB / T25446-2010 Yağa batırılmış amorf alaşımlı çekirdek dağıtım trafosu teknik parametreler ve gereksinimler
Koşullar
1. Normal ortam koşulları: Yükseklik 1000 m'yi geçmez;
2. En yüksek ortam sıcaklığı +40 ° C, en düşük -25 ° C;
3. Özel ortamlar için koşullar: 1000 metrenin üzerinde rakım;
4. En yüksek ortam sıcaklığı +40 ° C, en düşük -45 ° C.(Sipariş verirken ayrıntılı açıklama);
5. Kurulum yeri: aşındırıcı gaz yok, belirgin kir ortamı yok;
Not: Kararlaştırılan koşullara göre, kullanıcılara özel kullanım koşulları altında ürünler sunmak.
şirket
Sorumluluk: Üretim araştırma ve geliştirme OG ve AG anahtarı, dış ve iç VCB, güç dağıtım terminalleri (DTU, FTU).
Kuruluş yılı: 10 Haziran 2009
Kayıtlı sermaye: 102.000.000 RMB (15.000.000 ABD Doları)
Şirket Lisansı: 91410104689749184A
İmalat atölyesi alanı: 20.000 metrekare
Şirket yapısı: özel girişim
Çalışan Sayısı: 180
Kıdemli mühendis: 20-30
2019'daki yıllık satış hacmi: 200.000.000 RMB (26.000.000 ABD Doları)
10KV-S11 Yağ Trafosu main teknik verileri
| Değerlendirilmiş kapasite (KVA) |
Yüksek Voltaj (KV) |
Dokunulduğunda Aralık |
Düşük Voltaj (KV) |
Sıklık (Hz) |
Bağ Sembol |
Yüksüz kayıp (W) |
yük kaybı (W) |
Yüksüz Akım (%) |
Gürültü seviyesi (dB) |
Kısa devre iç direnç (%) |
Ölçer A x B (mm x mm) |
Boyutlar L * G * Y (mm) |
Ağırlık (kg) |
| 30 | 6 6.3 6.6 10 10.5 11 |
±% 5 ± 2X 2.% 5 |
0.4 | 50 |
|
100 | 630 | 2.3 | 44 | 4 | 400 | 770X545X890 | 260 |
| 50 | 130 | 910 | 2.0 | 44 | 400 | 790X560X920 | 320 | ||||||
| 80 | 180 | 1310 | 1.9 | 48 | 400 | 850X635X980 | 420 | ||||||
| 100 | 200 | 1580 | 1.8 | 48 | 550 | 865X685X990 | 470 | ||||||
| 160 | 280 | 2310 | 1.6 | 49 | 550 | 1120X740X1050 | 610 | ||||||
| 200 | 340 | 2730 | 1.5 | 51 | 550 | 1235X825X1080 | 750 | ||||||
| 250 | 400 | 3200 | 1.4 | 51 | 550 | 1275X860X1100 | 850 | ||||||
| 315 | 480 | 3830 | 1.4 | 53 | 550 | 1300X870X1170 | 960 | ||||||
| 400 | 570 | 4520 | 1.3 | 53 | 660 | 1395X960X1190 | 1160 | ||||||
| 500 | 680 | 5410 | 1.2 | 54 | 660 | 1530X1080X1230 | 1340 | ||||||
| 630 | 810 | 6200 | 1.1 | 54 | 4.5 | 660 | 1660X1180X1300 | 1660 | |||||
| 800 | 980 | 7500 | 1.0 | 57 | 820 | 1740X1255X1400 | 2100 | ||||||
| 1000 | 1150 | 10300 | 1.0 | 57 | 820 | 1780X1320X1490 | 2400 | ||||||
| 1250 | 1360 | 12000 | 0.9 | 59 | 820 | 1855X1345X1580 | 2850 | ||||||
| 1600 | 1640 | 14500 | 0.8 | 59 | 820 | 1960X1415X1700 |
3430 |
