Ürün ayrıntıları:
|
| vlotage: | 12-24KV | Sıklık: | 50 / 60Hz |
|---|---|---|---|
| şimdiki: | 630-2500 A | Standartlar: | CCC, ISO9001, CE, CB, IEC60898 |
| OEM / ODM: | Mevcut | fabrikada: | KNKONG |
| Vurgulamak: | 1250A VCB Devre Kesici,630A VCB Devre Kesici,Şalt sistemi vakumlu devre kesici |
||
ürün tanıtımı

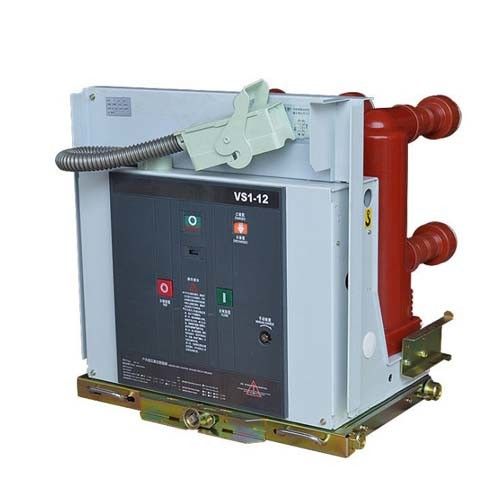

VS1-12 630A 1250BirVakumlu devre kesici, üç fazlı, 12kV nominal gerilimli, endüstriyel ve madencilik işletmeleri, enerji santralleri ve trafo merkezleri, elektrik tesisleri için kontrol ve koruma ile VET işletim mekanizmasını benimseyen ve devre kesici entegre tasarımını benimseyen sık çalışma yeri için kapalı şalt sistemidir Sabit bir montaj ünitesi ayrıca özel ilerleme mekanizması ile donatılabildiğinden, ana devrenin bir kısmında kullanılan el arabası ünitesinin bileşimi, daha küçük devre kesiciler elde etmek için yüksek güvenilirlikte, bakım gerektirmeyen tüm katı sızdırmazlık direğini kullanabilir, KYN28A 12 ve diğer el arabası şalter kabini ile donatılmıştır.Evde sabit XGN şalt sistemi ile de kullanılabilir.
Yapısal özellikler
1. Bu VCB serisi, makul, güzel ve kompakt düzenleme ile çalıştırma mekanizması ve VCB gövdesi için Entegre tasarım için kullanılır.
2. Farklı hava koşullarından kaynaklanan darbelere karşı VCB uyarlamalı dikey yalıtım evi serisi, VIS'i dış etkenlerden kaynaklanan hasarlara karşı etkili bir şekilde önleyebilir.
3. Sabit tip ve çekmeceli tipte iki farklı kurulum ünitesi, farklı şalt cihazları için farklı gereksinimleri karşılayabilir.
Normal servis koşulu
|
Rakım |
≤1000m |
|
|
Ortam sıcaklığı |
Max |
+ 40 ℃ |
|
Min. |
-15 ℃ |
|
|
Ortam nemi: |
24 saat ≤% 95 |
|
|
1 ay ≤% 90 |
||
|
Maksimum su buharı basıncı |
24 saat ≤2.2kpa |
|
|
1 ay ≤1.8kpa |
||
Güneş radyasyonu önemsizdir.Şalt sisteminin ve kontrol dişlilerinin dışından gelen titreşim önemsizdir.Ortam havasında belirgin bir toz dumanı, aşındırıcı veya yanıcı gazlar, buharlar veya duman kirliliği yoktur.
VS1 Teknik parametreler
|
Hayır. |
Öğe |
Birim |
Parametre |
||||||
|
1 |
Anma gerilimi |
KV |
12/24 |
||||||
|
2 |
Orantılı frekans |
Hz |
50 |
||||||
|
3 |
Anma yalıtım seviyesi |
1 dak güç frekansı dayanım gerilimi (rms) |
KV |
42 (fazdan faza, fazdan toprağa) |
|||||
|
Aydınlatma darbe dayanım gerilimi (tepe) |
75 (fazdan faza, fazdan toprağa) |
||||||||
|
4 |
Anma akımı |
Bir |
630 |
630 |
1250 |
1600 |
|||
|
1250 |
1250 |
1600 |
2000 |
||||||
|
2000 |
2500 |
||||||||
|
2500 |
3150 |
||||||||
|
4000 |
|||||||||
|
5 |
Anma kısa devre kesme akımı |
KA |
20 |
25 |
31.5 |
40 |
|||
|
6 |
Kısa süreli anma dayanım akımı |
20 |
25 |
31.5 |
40 |
||||
|
7 |
Anma kısa devre işaretleme akımı |
50 |
63 |
80 |
100 |
||||
|
8 |
Anma tepe dayanım akımı |
50 |
63 |
80 |
100 |
||||
|
9 |
|||||||||
