VS1-40.5T Yüksek Gerilim VCB İç Mekan Vakumlu Devre Kesici 40.5 KV

VS1-40.5T Yüksek Gerilim VCB İç Mekan Vakumlu Devre Kesici 40.5 KV
VS1-40.5T Yüksek Gerilim VCB İç Mekan Vakumlu Devre Kesici 40.5 KV

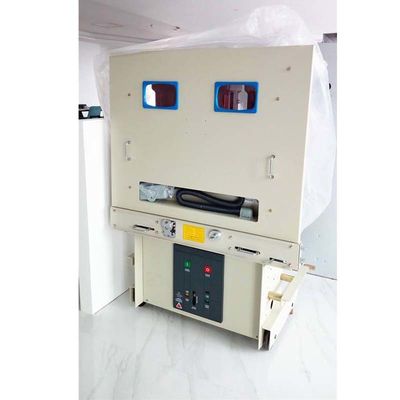

Büyük resim :  VS1-40.5T Yüksek Gerilim VCB İç Mekan Vakumlu Devre Kesici 40.5 KV

Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: Knkong
Sertifika: CCC,ISO9001,CE, CB,IEC60898
Model numarası: VS1-40.5 / E
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1
Fiyat: USD 1000-3000
Ambalaj bilgileri: Standart Ihracat Ambalaj
Teslim süresi: 30 gün
Ödeme koşulları: L / C, T / T
Yetenek temini: Ayda 100 birim

VS1-40.5T Yüksek Gerilim VCB İç Mekan Vakumlu Devre Kesici 40.5 KV

Açıklama
Voltaj: 40,5 KV şimdiki: 630/1250/1600/2000 / 2500A
Sıklık: 50 / 60Hz Standartlar: CCC, ISO9001, CE, CB, IEC60898
OEM / ODM: E-posta ile sorgulama fabrikada: KNKONG
Vurgulamak:

VS1-40.5T Yüksek Gerilim VCB

,

VS1-40.5T Kapalı Vakum Devre Kesici

,

40.5 KV yüksek gerilim vakumlu devre kesici

VS1-40.5T Tipi Kapalı Yüksek Gerilim Vakumlu Devre Kesici elektrik ekipmanı malzemeleri



ürün tanıtımı

-40.5 (modüler tip) iç mekan vakumlu devre kesici, anma gerilimi 40.5kV ve üç fazlı AC 50Hz olan iç mekan yüksek gerilim ekipmanları için uygundur.Sanayi ve maden işletmeleri, enerji santralleri ve trafo merkezleri olarak yük akımı, aşırı yük akımı ve kısa devre olarak kullanılabilir.Mevcut kullanım için sık çalışmaya uygundur.



Yapı Özellikleri

1. Güvenilir modüler yay çalıştırma mekanizması: yay çalıştırma mekanizmasının düzeni, manuel enerji depolama ve elektrik depolama enerjisi işlevine sahip olan yukarı-aşağı stilidir;Küçük boyut, iyi genel sertlik ve performans



2. Kovan yapısı (VS1-40.5): Ana devrenin vakumlu söndürme odası, kapalı izolasyon tamburunun içindedir;Yalıtım tamburunun malzemesi, güvenilir mekanik ve elektriksel özelliklere sahip epoksi reçinedir.Gelişmiş APG proses kalıplama kullanan yalıtım tamburu, destek ve ara faz ve göreceli yalıtım etkisi rolüne sahiptir.



3. Kapsüllenmiş kutup yapısı (VS1-40.5E): İletken devre katı kapsülleme direğini kullanır;Gelişmiş APG proses kalıplama kullanarak, vakum kesiciyi ve diğer parçaları (birincil devre için) epoksi malzeme ile kapsüllenmiş katı halde koyun, ana devre modülünü yapın.İç ve dış çift etek tasarımı ile direk, geniş kaçak mesafesi, yüksek mekanik mukavemet, yüksek parça hassasiyeti, daha az parça, ikincil ayar olmaması ve küçük bir üst üste binmiş yüzey gibi özelliklere sahiptir.



4. Standart açma-kapama işlev modülü: İki işlevsel modül içeren modüler tasarımlı yay mekanizması: kapatma ve açma;Uygun bakım, hızlı değiştirme ve kısa bakım süresi özelliklerine sahiptir;Kapatma ve kesme modülünü değiştirdikten sonra tüm devre kesicinin çalışma mekanizması için yeniden ayar yapılmaz, bu da bakım çalışmalarını azaltabilir



5. Daha iyi el arabası değiştirilebilirliği ve uyarlanabilirliği, kurulum boyutu ve ZN85, VD4 ve diğer ürünler;Güçlü kırılma kabiliyeti, uzun servis ömrü



Normal servis koşulu

1. Ortam sıcaklığı: -15 ℃ - + 40 ℃, ortalama sıcaklık 24 saatte en fazla 35 than
2. Deniz seviyesinden yükseklik: ≤1000m;
3. Bağıl nem: bir günün ortalama nem oranı% 95'ten fazla olmamalıdır;bir ayın ortalama nem oranı% 90'dan fazla olmamalıdır;
4. Doymuş buhar basıncı: bir günün ortalama basıncı 2 kPa'dan fazla olmamalıdır, bir ayın ortalama nemi l.8 kPa'dan fazla olmamalıdır;
5. Çevre koşulları: Toz, duman, kimyasal erozyon, yanıcı gaz ve tuz dumanı kirliliğinin olmadığı yerlere kurulmalıdır.

VS1-40.5 / E Teknik Parametreler

Hayır. Öğe Birim Parametre
1 Anma gerilimi KV 40.5
2 Orantılı frekans Hz 50
3 Anma gücü frekansı dayanım gerilimi / 1 dak KV 95
4 Anma yıldırım darbe dayanım gerilimi KV 185
5 Anma akımı Bir 630 1250 1600 2000 2500
6 Anma kısa devre kesme akımı KA 20 25 31.5
7 Kısa süreli anma dayanım akımı KA 20 25 31.5
8 Anma kısa devre işaretleme akımı KA 50 63 80
9 Dayanım akımının anma tepe değeri KA 50 63 80
10 Kısa devre anma süresi s 4
11 Anma işletim sırası   O-0.3s-CO-180s-CO
12 Mola zamanı Hanım ≤80
13 Mekanik dayanıklılık zamanlar 10000
14 Anma tek kapasitör bankası kesme akımı Bir 400/630
15 Anma kısa devre kesme akımı kesme süreleri zamanlar 30
16 Boyut (uzunluk * genişlik * yüksek) mm 1246 * 1700 * 905
17 Enerji depolama motorunun anma gerilimi V AC110 / 220, DC110 / 220
18 Ağırlık Kilogram 466



Mekanik Özellikler Parametreleri

Hayır. Öğe Birim Parametre
1 Açık kişiler arasındaki boşluk mm 18 ± 2
2 Aşırı inme 3.5 ~ 4
3 Enerji depolama motorunun anma gücü W 230
4 Enerji depolama süresi s ≤15
5 Temas kapanışının sıçrama süresi



Hanım

≤3
6 3 fazlı açma ve kapamanın eşzamanlı olmaması ≤2
7 Mola zamanı ≤70
8 Zaman yapmak ≤90
9 Fren freni zıplaması m ≤3
10 Ortalama kırılma hızı Hanım 1.7 ± 0.3
11 Ortalama yapım hızı 0.7 ± 0.3



VS1-40.5T Yüksek Gerilim VCB İç Mekan Vakumlu Devre Kesici 40.5 KV 0VS1-40.5T Yüksek Gerilim VCB İç Mekan Vakumlu Devre Kesici 40.5 KV 1VS1-40.5T Yüksek Gerilim VCB İç Mekan Vakumlu Devre Kesici 40.5 KV 2
