Ürün ayrıntıları:
|
| fabrikada: | KNKONG | Voltaj: | 12KV |
|---|---|---|---|
| şimdiki: | 20KA / 25KA / 31.5KA / 40KA | tip: | vakum |
| Polonyalılar: | 3 | Standartlar: | ISO9001: 2015, CCC, ISO9001, CE, CB, IEC60898 |
| Vurgulamak: | VCB Vakumlu Devre Kesici,VS1-12 3 Fazlı VCB,VCB Vakumlu Devre Kesici 40KA |
||

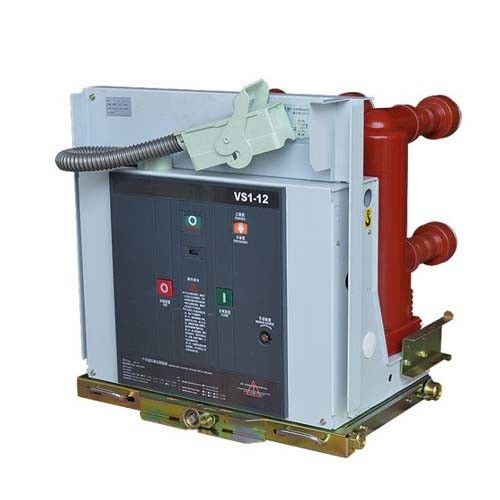

Vakumlu Devre Kesici VCB 12kv, 3 fazlı AC 50 / 60Hz VS1-12 serisi
ürün tanıtımı
"Yüksek voltajlı vakumlu devre kesici", ark söndürme ortamı ve ark söndürmeden sonra kontak boşluğundaki yalıtım ortamının her ikisi de vakum olduğu için adlandırılmıştır;vakumlu devre kesiciler küçük boyutlu, hafiftir, sık çalışmaya uygundur ve bakım gerektirmeden ark söndürme özelliğine sahiptir.Avantajları, dağıtım ağında daha popülerdir.
VS1-Serisi VCB vakumlu devre kesiciler, 3-12kV, 3 fazlı AC 50 / 60Hz iç mekan şalt cihazları için uygundur ve endüstriyel ve madencilik tesisi trafo trafo merkezi ekipmanı için koruma ve kontrol üniteleri olarak hizmet edebilir.Yay çalışma mekanizmaları için modüler ve bağımsız çerçeve tasarımı ile VS1 devre kesiciler, KYN28 orta set ve sabit şalt ile çalışabilir.Bu devre kesiciler, bir el arabası ünitesi olarak hem sabit kurulum hem de kamyon ile montaja tabidir.
Normal servis koşulu
| Rakım | ≤1000m | |
| Ortam sıcaklığı | Max | + 40 ℃ |
| Min. | -15 ℃ | |
|
Ortam nemi: Maksimum ortalama nem |
24 saat ≤% 95 | |
| 1 ay ≤% 90 | ||
| Maksimum su buharı basıncı | 24 saat ≤2.2kpa | |
| 1 ay ≤1.8kpa | ||
VS1 Teknik parametreler
| Hayır. | Öğe | Birim | Parametre | ||||||
| 1 | Anma gerilimi | KV | 12/24 | ||||||
| 2 | Orantılı frekans | Hz | 50 | ||||||
| 3 |
Anma yalıtım seviyesi |
1 dak güç frekansı dayanım gerilimi (rms) |
KV |
42 (fazdan faza, fazdan toprağa) 48 (izolasyon mesafesi boyunca) |
|||||
| Aydınlatma darbe dayanım gerilimi (tepe) |
75 (fazdan faza, fazdan toprağa) 85 (izolasyon mesafesi boyunca) |
||||||||
|
4 |
Anma akımı |
Bir |
630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000 | ||||||
| 2000 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | Anma kısa devre kesme akımı |
KA |
20 | 25 | 31.5 | 40 | |||
| 6 | Kısa süreli anma dayanım akımı | 20 | 25 | 31.5 | 40 | ||||
| 7 | Anma kısa devre işaretleme akımı | 50 | 63 | 80 | 100 | ||||
| 8 | Anma tepe dayanım akımı | 50 | 63 | 80 | 100 | ||||
| 9 | Kısa devre anma süresi | s | 4 | ||||||
| 10 | Anma işletim sırası | O-0.3sO / C-180s-O / C | |||||||
| O-180s-O / C-180s-O / C (40KA) | |||||||||
| 11 | Anma kısa devre akımının kesme süreleri | Zamanlar | 30/20 kez (40KA) | ||||||
| 12 | Mekanik dayanıklılık | Operasyonlar | 20.000 | ||||||
| 13 | Anma tek kapasitör bankası kesme akımı |
Bir |
630 | ||||||
| 14 | Anma arka arkaya kapasitör bankası kesme akımı | 400 | |||||||
| 15 | Çift toprak arıza kesme akımı | 27.4 | |||||||
| 16 | İzin verilen maksimum temas erozyonu |
mm |
3 | ||||||
| 17 | Açık kişiler arasındaki boşluk | 10 ± 1 | |||||||
| 18 | Aşırı inme | 3.5 ± 0.5 | |||||||
| 19 | 3 fazlı açma ve kapamanın eşzamanlı olmaması |
Hanım
|
≤2 | ||||||
| 20 | Temas kapanışının sıçrama süresi | ≤2 | |||||||
| 21 | Ortalama kırılma hızı (anlık kırılma 6 mm) |
Hanım
|
1.1 ± 0.2 | ||||||
| 22 | Ortalama yapım hızı | 0.8 ± 0.2 | |||||||
| 23 | Zaman yapmak |
Hanım
|
≤100 | ||||||
| 24 | Mola zamanı | ≤50 | |||||||
|
25 |
Her fazın ana devresinin direnci |
μΩ |
630A | ≤50 | |||||
| 1250A | ≤45 | ||||||||
| 1600A ~ 2000A | ≤35 | ||||||||
| ≥2500A | ≤25 | ||||||||
| 26 | İletişim kırılma sıçrama genliği | mm | ≤2 | ||||||
|
27 |
Anma çalışma gerilimi | Anma çalışma gerilimi (V) AC / DC |
V |
24 * | 110 | 220 | |||
| Normal çalışma voltajının kapsamı | Açılma:% 65-120 nominal gerilim, gerilimin% 30 nominal gerilimden düşük olması durumunda açma işlemine izin verilmez | ||||||||
| 28 | Enerji depolama motorunun anma gerilimi | V | AC110 / 220, DC110 / 220 | ||||||
| 29 | Enerji depolama süresi | s | ≤15 | ||||||
