Ürün ayrıntıları:
|
| Voltaj: | 11KV | şimdiki: | 630-2000A |
|---|---|---|---|
| Sıklık: | 50 / 60Hz | OEM / ODM: | E-posta ile sorgulama |
| Vurgulamak: | 2000A Halka Ana Ünite Paneli,SF6 Gaz İzoleli Şalter,11KV Gaz İzoleli Şalter |
||
ürün tanıtımı
Genel

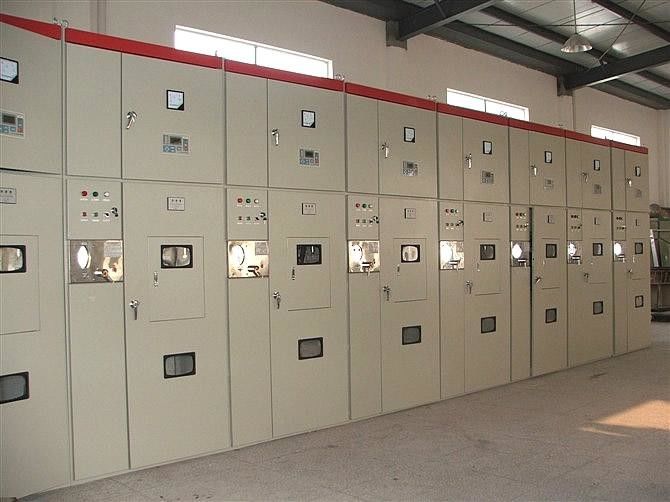

HXGN15 serisi ünite tipi SF6 halka ağ kabini, ana şalter olarak SF6 yük anahtarlı, tüm kabin için, elektrik dağıtım otomasyonu ve kompakt ayrıca genişletilebilir metal kapalı şalt için uygundur.Hem farklı uygulama durumları hem de kullanıcılar için tatmin edici teknik projeler sağlayabilen basit yapısı, esnek çalışması, güvenilir kenetlenmesi ve uygun kurulumu vb.Sensör teknolojisinin benimsenmesi ve güncel koruma rölesinin yanı sıra ileri teknoloji ve esnek montaj projesi ile HXGN15 ünite tipi SF6 halka ağ kabini, sürekli değişken bir pazarın gereksinimlerini tamamen karşılayabilir.Kendi ürettiği FLBS36 SF6 yük ayırma anahtarını alabilir;ayrıca kullanıcının talebine göre AREVA veya AREVA tarafından yapılan sabit manyetik mekanizmalı VB4 serisi vakumlu devre kesici veya ABB tarafından yapılan HD4 tipi SF6 devre kesici veya VS1- ile monte edilebilir. Kalıcı manyetik mekanizmalı 12 tip vakumlu devre kesici.Halka ana ünite içindeki ana şalter için çalışma yöntemleri manuel veya elektrik gücüyle çalıştırılabilir.Ve FTU ve RTU ile eşleştirildiğinde "Dört Kontrol" gereksinimlerini karşılayabilir.
Son yıllarda, SF6 halka ağ kabini çok hızlı gelişti ve hem üretim süreci hem de ürün güvenilirliği, uluslararası elektrik devlerine eşit olma potansiyeline sahip.Elbette 24kV ile 40.5 arasındaki voltaj seviyesi yabancı üreticilerle belli bir boşluğa sahip.Şu anda, 40,5 kV seviyesinde SF6 güç dağıtım seviyesinde güç dağıtımı üreten sadece bir avuç yerli üretici var.Diğerleri, büyük akıma ve büyük kapasiteye sahip birinci seviye güç sistemine dayanan birinci seviye sistemin C-GIS'idir.)
Özellik
1. Metal kaplı ve tamamen kapalı yapı, girişten kir ve küçük hayvanları önleyebilir.
2. Kapı panelindeki gözlem pencerelerinden anahtar konumu ve genel durum net bir şekilde görüntülenebilir.
3. Kapı ve anahtar çalıştırma kolu, anahtar kapalıyken kapının açılmamasını ve kapı açıkken anahtarın kapatılamamasını sağlamak için mekanik olarak kilitlenir.
4. Şalt sistemi, katı yalıtım malzemesi ile birleştirilmiş vakum anahtarlarını kullanır.Bu çevre dostu teknoloji, SF6'nın yalıtım gazı olarak kullanılmasını önler.
5. Güvenilir BEŞ ÖNLEME kilidi, hatalı çalışmayı etkili bir şekilde önleyebilir.
Teknik Tarih
| Hayır. | Öğe | Birim | Parametre | |||
| 1 | Anma gerilimi | kV | 12 | 24 | 36 | |
| 2 | Orantılı frekans | Hz | 50/60 | |||
| 3 | Anma akımı | Bir | 630 (1250 *) | |||
| 4 |
1 dak Güç frekansı dayanma gerilimi |
ıslak | kV | 38 | 50 | 70 |
| kuru | kV | 48 | 60 | 85 | ||
| 5 | Yıldırım darbe dayanım gerilimi | kV | 75 | 125/150 | 170 | |
| 6 | Anma kısa devre kesme akımı (tepe) | kA | 80 | 63 | 63 | |
| 7 | Anma aktif yük ve kapalı devre kesme akımı | Bir | 63 | 50 | 50 | |
| 8 | Anma aktarım akımı | Bir | 1700 | 1200 | 1200 | |
| 9 | Anma kısa devre kapama akımı (tepe) | kA | 80 | 63 | 63 | |
| 10 | Anma kablosu (hat) şarj kesme akımı | Bir |
50 ve 10 50/10 |
|||
| 11 | Topraklama arızasında kablo şarjı kesme akımı | Bir | 20 | 20 | 20 | |
| 12 | Anma dayanım akımı (tepe) | kA | 80 | 63 | 63 | |
| 13 | Kısa süreli dayanım akımı (2s) | kA | 25 | 20 | 20 | |
| 14 | Mekanizma ömrü | zamanlar | 5000 | 2000 | 2000 | |
Not: Kısa devre kesilmesi ve tepe akımı için Sigorta artı kombinasyonuna bağlıdır
