Ürün ayrıntıları:
|
| Oylama Vlotage: | 12-24KV | Orantılı frekans: | 50 Hz |
|---|---|---|---|
| Anma akımı: | 630-2500 A | Standartlar: | CCC, ISO9001, CE, CB, IEC60898 |
| OEM / ODM: | Mevcut | ||
| Vurgulamak: | 24KV VCB Devre Kesici,12KV VCB Devre Kesici,2500A vakumlu devre kesici |
||
ürün tanıtımı

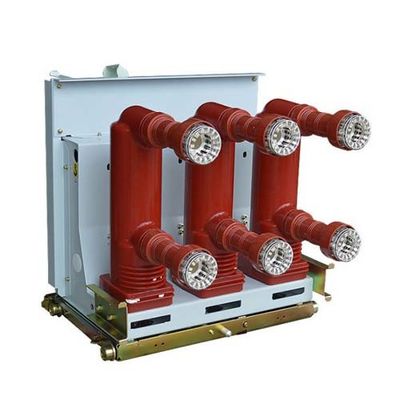

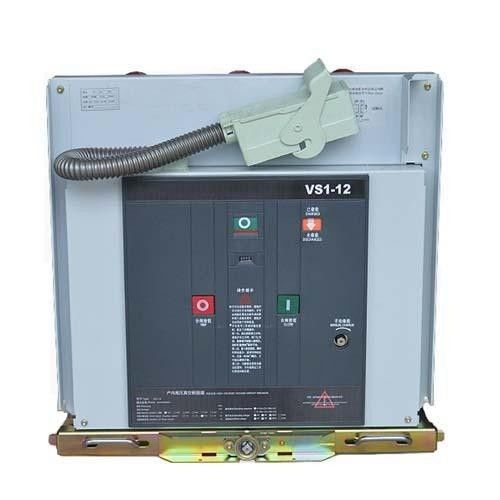

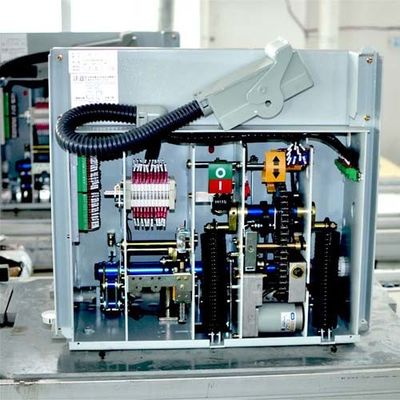

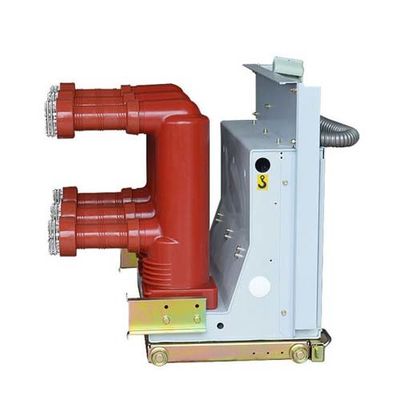

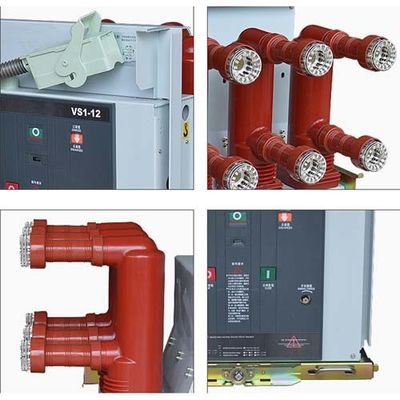

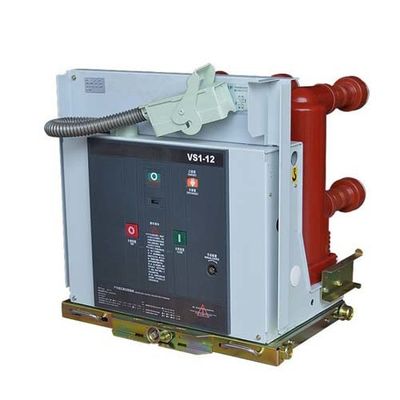

VS1-Serisi gömülü direk.vakumlu devre kesiciler 12kV, üç fazlı AC 50Hz iç mekan şalt sistemine uygulanabilir ve endüstriyel ve madencilik tesisi trafo trafo merkezi ekipmanı için koruma ve kontrol üniteleri olarak hizmet edebilir.Yaylı çalışma mekanizmaları için modüler ve bağımsız çerçeve tasarımına sahip VS1 Serisi devre kesiciler, KYN28 orta set ve sabit şalt ile çalışabilir.Bu devre kesiciler, bir el arabası ünitesi olarak hem sabit kurulum hem de bir kamyon ile montaja tabidir.
Normal servis koşulu
|
Rakım |
≤1000m |
|
|
Ortam sıcaklığı |
Max |
+ 40 ℃ |
|
Min. |
-15 ℃ |
|
|
Ortam nemi: Maksimum ortalama nem |
24 saat ≤% 95 |
|
|
1 ay ≤% 90 |
||
|
Maksimum su buharı basıncı |
24 saat ≤2.2kpa |
|
|
1 ay ≤1.8kpa |
||
Güneş radyasyonu önemsizdir.Şalt sisteminin ve kontrol dişlilerinin dışından gelen titreşim önemsizdir.Ortam havasında belirgin bir toz dumanı, aşındırıcı veya yanıcı gazlar, buharlar veya duman kirliliği yoktur.
VS1 Teknik parametreler
|
Hayır. |
Öğe |
Birim |
Parametre |
||||||
|
1 |
Anma gerilimi |
KV |
12/24 |
||||||
|
2 |
Orantılı frekans |
Hz |
50 |
||||||
|
3 |
Anma yalıtım seviyesi |
1 dak güç frekansı dayanım gerilimi (rms) |
KV |
42 (fazdan faza, fazdan toprağa) 48 (izolasyon mesafesi boyunca) |
|||||
|
Aydınlatma darbe dayanım gerilimi (tepe) |
75 (fazdan faza, fazdan toprağa) 85 (izolasyon mesafesi boyunca) |
||||||||
|
4 |
Anma akımı |
Bir |
630 |
630 |
1250 |
1600 |
|||
|
1250 |
1250 |
1600 |
2000 |
||||||
|
2000 |
2500 |
||||||||
|
2500 |
3150 |
||||||||
|
4000 |
|||||||||
|
5 |
Anma kısa devre kesme akımı |
KA |
20 |
25 |
31.5 |
40 |
|||
|
6 |
Kısa süreli anma dayanım akımı |
20 |
25 |
31.5 |
40 |
||||
|
7 |
Anma kısa devre işaretleme akımı |
50 |
63 |
80 |
100 |
||||
|
8 |
Anma tepe dayanım akımı |
50 |
63 |
80 |
100 |
||||
|
9 |
|||||||||
