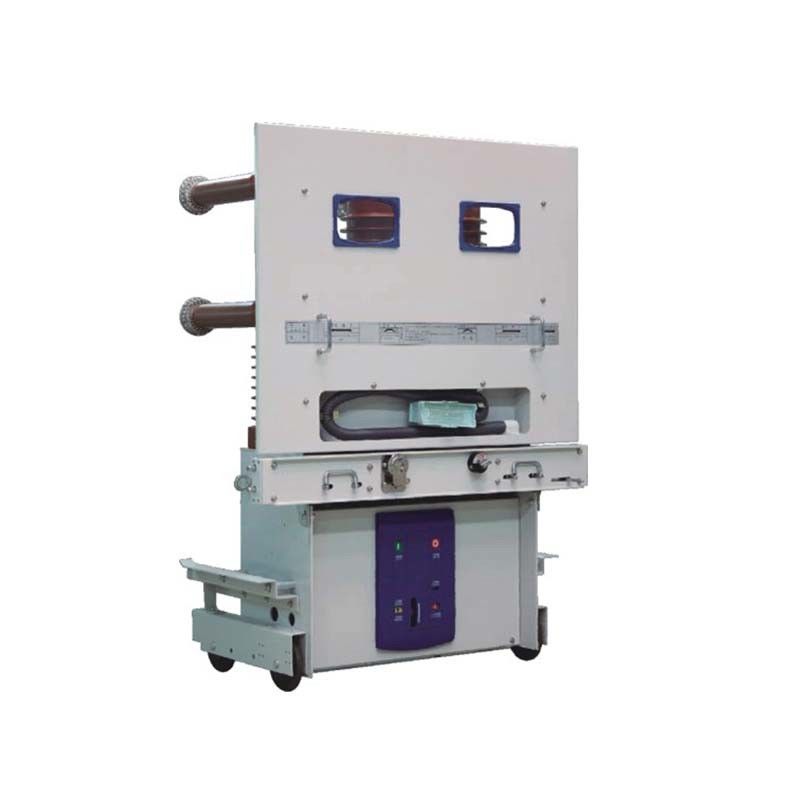

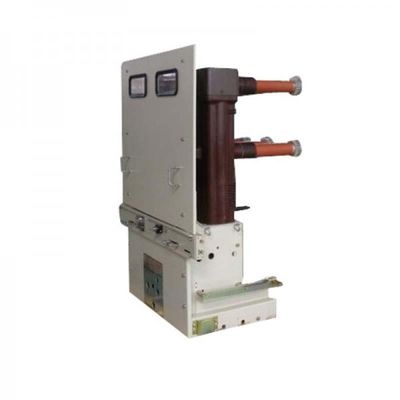

VS1-40.5KV Gömülü Kutup İç Mekan VCB Devre Kesici

Yapı Özellikleri

1. Güvenilir modüler yay çalıştırma mekanizması: yay çalıştırma mekanizmasının düzeni, manuel enerji depolama ve elektrik depolama enerjisi işlevine sahip olan yukarı-aşağı stilidir;Küçük boyut, iyi genel sertlik ve performans

2. Kovan yapısı (VS1-40.5): Ana devrenin vakumlu söndürme odası, kapalı izolasyon tamburunun içindedir; Yalıtım tamburunun malzemesi, güvenilir mekanik ve elektriksel özelliklere sahip epoksi reçinedir.Gelişmiş APG işlem kalıplama kullanan yalıtım tamburu, destek ve ara faz ve göreceli yalıtım etkisi rolüne sahiptir.

3. Kapsüllenmiş kutup yapısı (VS1-40.5E): İletken devre, katı kapsülleme direğini benimser; Gelişmiş APG işlem kalıplama kullanarak, vakum kesiciyi ve diğer parçaları (birincil devre için) epoksi malzeme ile katı kapsüllenmiş olarak yerleştirin, bir ana devre modülü yapın.İç ve dış çift etek tasarımı ile direk, geniş kaçak mesafesi, yüksek mekanik mukavemet, yüksek parça hassasiyeti, daha az parça, ikincil ayar olmaması ve küçük bir üst üste binmiş yüzey gibi özelliklere sahiptir.

4. Standart açma-kapama işlev modülü: İki işlevsel modül içeren modüler tasarımlı yay mekanizması: kapatma ve açma;Uygun bakım, hızlı değiştirme ve kısa bakım süresi özelliklerine sahiptir;Kapatma ve kesme modülünü değiştirdikten sonra tüm devre kesicinin çalıştırma mekanizması için yeniden ayar yapılmaz, bu da bakım çalışmalarını azaltabilir

5. Daha iyi el arabası değiştirilebilirliği ve uyarlanabilirliği, kurulum boyutu ve ZN85, VD4 ve diğer ürünler;Güçlü kırılma kabiliyeti, uzun servis ömrü

Normal servis koşulu

Ortam havasında belirgin bir toz dumanı, aşındırıcı veya yanıcı gazlar, buharlar veya duman kirliliği yoktur.

VS1-40.5 / E Teknik Parametreler
